Что такое зарядная станция и как она работает ⚡️

Недавно мы рассказали, как Яблочков разрабатывает и производит зарядные станции, а сегодня разбираемся, что они собой представляют и как работают.

Без зарядных станций массовое использование электротранспорта невозможно. Это сложные технологические системы, которые обеспечивают безопасность, скорость и удобство зарядки.

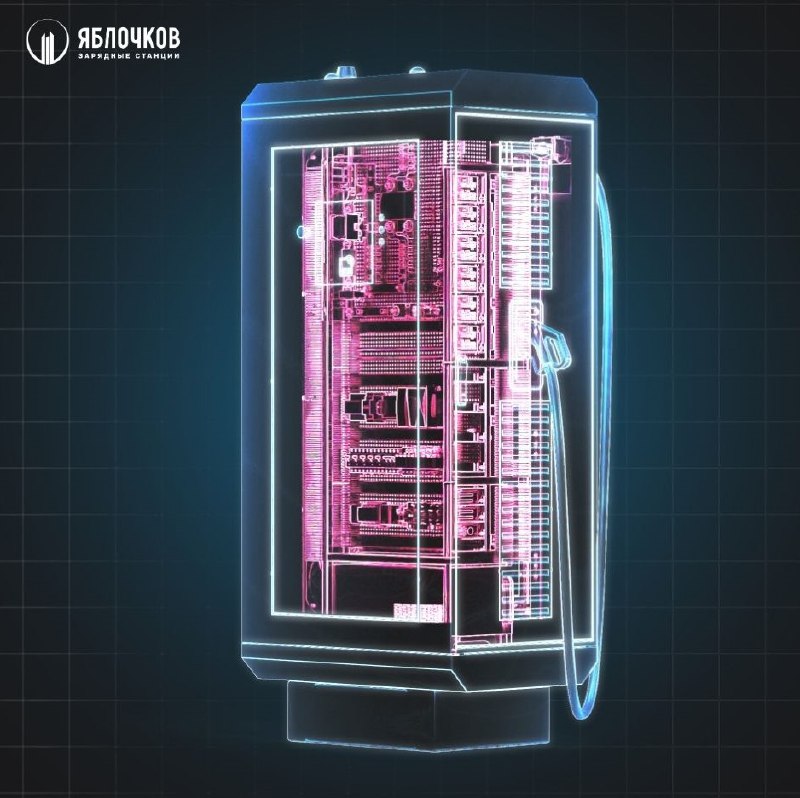

🔌Из чего состоит?

• Узел ввода и распределения питания — принимает и распределяет электропитание в ЗС, защищает станцию от негативных факторов питающей сети (автоматические выключатели, устройство защиты от перенапряжений, предохранители и т.д.)

• Силовые преобразователи — преобразуют переменный ток (AC) в постоянный (DC), применяются только в быстрых и ультрабыстрых зарядных станциях. Позволяют передавать электроэнергию напрямую в аккумулятор электромобиля. Медленные зарядные станции не имеют узла преобразования, т.к. заряжают переменным током из сети.

• Узел вывода постоянного тока — распределяет постоянный ток и мощность между зарядными кабелями, передает электроэнергию в транспортное средство. Так же выполняет защитные и измерительные функции (учет электроэнергии и т.д.).

• Системы управления и коммуникации — обеспечивают процесс заряда и коммуникацию с электротранспортом по международным стандартам. А так же осуществляют коммуникацию с сервером по протоколу OCPP (Open Charge Point Protocol).

• Оборудование и системы собственных нужд — контроль микроклимата внутри станции, вторичные цепи для измерения, контроля и управления периферийными устройствами.

🔋Как работает зарядка?

Медленные зарядные станции передают электроэнергию в аккумулятор электромобиля напрямую из электросети. При подключении зарядного кабеля к автомобилю энергия передается в бортовое зарядное устройство электромобиля, которое управляет процессом заряда.

В быстрых зарядных станциях преобразование электроэнергии происходит внутри станции, постоянный ток передается через зарядный кабель непосредственно на аккумулятор автомобиля. Контроль, коммуникация и управление процессом заряда происходят в системе управления внутри станции.
Эти зарядки более сложные, дорогие, но процесс заряда происходит значительно быстрее, чем в медленных зарядных станциях.

⚡️ Интересный факт:
Современные зарядные станции могут интегрироваться в умные энергосети. Они коммуницируют с сетью, чтобы заряжать автомобили в периоды низкой нагрузки, снижая стоимость энергии и нагрузку на инфраструктуру.
