А вот электроника внутрях уже интересней (Рис. 1). Принятый антенной сигнал делится после квадратурного моста 1 (XC1400P-03S) на два канала, каждый из которых проходит через свой монолитный керамический фильтр на 3 и 4 звена соответственно (2 и 3), после чего поступает каждый на свой LNA (4 и 5) после которых смешивается на общий выход 6.

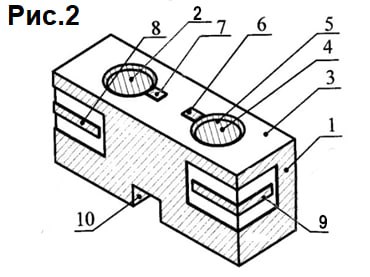

Фильтр формируют резонаторы, число которых определяется видом требуемой частотной характеристики. Резонаторы образованы отверстиями 2 и 4 (рис. 2) в диэлектрическом блоке 1, внутренним слоем металлизации 5 на поверхности отверстий 2 и 4, а также проводящими площадками 6, 7 на верхней грани 3 блока 1. Поступающий на вход фильтра 8 сигнал через связанные резонаторы поступает на выход 9. При этом он проходит через два отрезка связанных симметричных линий, нагруженных с одной стороны двумя отрезками симметричных линий, закороченных на одном конце и имеющих длину, равную глубине паза 10, который улучшает селективность фильтра.
Также на плате предусмотрены элементы обеспечения питания и грозозащиты 7.
Благодаря такому разделению каналов антенна очень точно выделяет сигналы L1 & L2 диапазонов GPS и усиливает только их, отрезая шумы и посторонние частоты. Поэтому, задавить такую антенну из дронобойки крайне сложно. Тем более, что дронобоек на L2 диапазон (1227.60 MHz) практически и нет.
Металлическое основание экранирует антенну от сигналов, приходящих не сверху и направленные помехи от наземных источников антенной воспринимаются плохо.
А вот от селективного спуффинга (подделки сигнала) эта антенна никак не защищена, в отличие от той же кометы. Это хорошо видно на данном видео, где московский гость под действием внешнего внушения снижает скорость и высоту, пока не сваливается в поле.
Выводы: давить таких камикадзе нужно сразу в L1 и L2 диапазонах. Если нет L2 диапазона, шанс на успех минимален. Наиболее эффективен - спуффинг.
