Итак, что мы знаем о внутренностях шахидов?
На рисунке 1 мы видим тушку в разрезе с пронумерованными отсеками и их содержимое. Для не владеющих языком вероятного противника я сделал перевод описания. Поскольку в телеге есть лимит на длину поста, я разобью текст на несколько кусков.

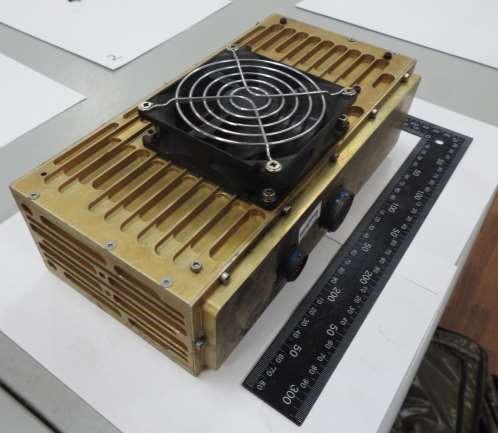

1. Панель управления питанием. Тут всё понятно – вкл/выкл. Также присутствует блок питания, полупустой внутри, зато с четырьмя плавкими предохранителями и большим TMS320 на отдельной зелёной плате. Это понятно почему – синяя плата явно с толстой медью, а чем толще медь на плате, тем больше минимально допустимый зазор между дорожками. И когда этот зазор становится больше расстояния между выводами чипа, распаять его на такой плате становится невозможно, приходится делать отдельную платку с тонкой медью, распаивать там всю мелкоту, и уже её припаивать на силовую плату.
2 и 5. Бак. Как и предполагалось, не протектирован. Вылеплен из стеклоткани (неожиданное решение).
3. Пустой отсек [наверное, для контрабанды].
