🗺Переходим к изучению построения маршрута по карте.

Прежде чем научиться составлять маршрут с помощью карты необходимо знать и понимать исходные данные изученные ранее.

У нас есть истинный, магнитный и координатный север. (Рис 1)

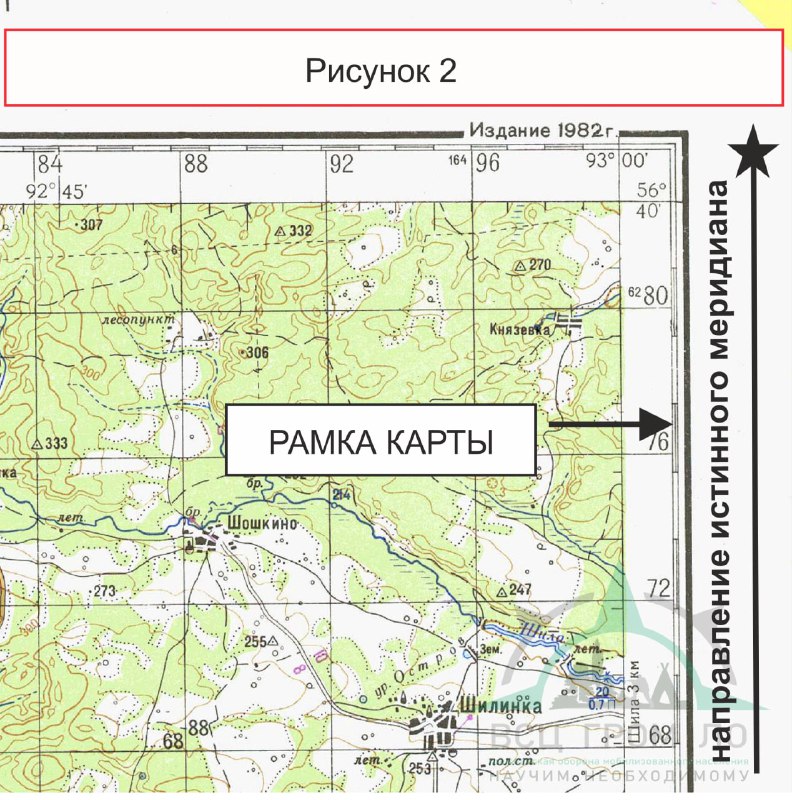

🌎Истинный север проходит через географический меридиан и соединяет Северный и Южный полюс. На карте обозначается рамками карты (Рис 2). По нему измеряют истинный азимут, который применяется в некоторых задачах артиллерии.

🧭Магнитный север это положение магнитного полюса Земли. По нему измеряем азимут с помощью компаса. Он постоянно меняется. Например в 2001 году его положение было в точке 81°18′ с. ш. 110°48′ з. д. , а в 2021 году в точке 86°24′ с. ш. 156°48′ в. д.. Поэтому на магнитный север мы делаем поправку.

🌐Координатный север, а точнее направление линии координатной сетки служат для измерения дирекционных углов.

📊Диаграмма магнитного склонения и сближения меридианов (Рис 3) позволяет быстро понять какие поправки нужно вносить на данном участке. Однако она не учитывает годовое изменение склонения.

📁Подробные данные о склонении записаны рядом с диаграммой текстуально. По этим данным мы и вычисляем поправку (Рис 4).
