Определение плоских прямоугольных координат – краткая инструкция.

Вычисление прямоугольных координат не сложнее игры в морской бой или вычисления точки на математическом графике (только здесь «Х» идёт снизу вверх, а «Y» слева направо и не имеет минусовых значений).

Инструменты вычисления:
- линейка;
- координатная сетка
- средства для записи (по необходимости).

Определяем масштаб карты, используя легенду карты (или навыки определения масштаба по координатной сетке).

Отмечаем на карте заданный объект.
Например: курган бурый в квадрате 6618 (рис 1).

Первое, находим «Х»

1) Ищем маленькое число рядом с большим внутри рамки карты снизу вверх.
Н-р: 60 (рис 2).
Записываем Х = 60;

2) Находим отрезок относительно выбранного объекта снизу вверх.

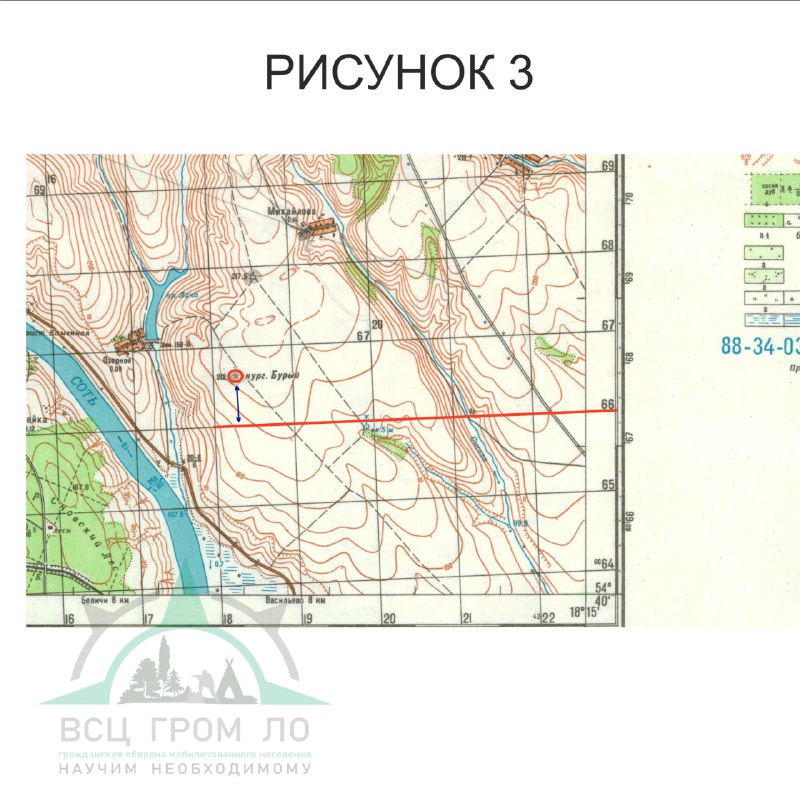

Н-р 66 (рис3)
Записываем Х = 60 66;

3) Берём линейку и прикладываем её снизу вверх, нулём к нижнему отрезку и считаем миллиметры до объекта.
Н-р 12,5 мм (рис 4);

4) Переводим полученный результат согласно масштабу (рис 5-6).
Н-р масштаб 1:50000, в 1 см – 500м или 1мм = 50 м. полученный результат (12,5) умножаем на 50м – 12,5х50= 625м
Записываем Х = 60 66 625.

Второе, находим «Y»

1) Ищем маленькое число рядом с большим внутри рамки карты слева направо.
Н-р 43 (рис 7)
Записываем Y = 43;

2) Находим отрезок относительно выбранного объекта слева направо.
Н-р 18 (рис 8).
Записываем Y = 43 18;

3) Берём линейку и прикладываем её слева направо, нулём к левому отрезку и считаем миллиметры до объекта.
Н-р 6 мм (рис 9);

4) Переводим полученный результат согласно масштабу. 6х50=300м
Записываем Y = 43 18 300.

Получились плоские прямоугольные координаты:
Х = 60 66 625
Y = 43 18 300
