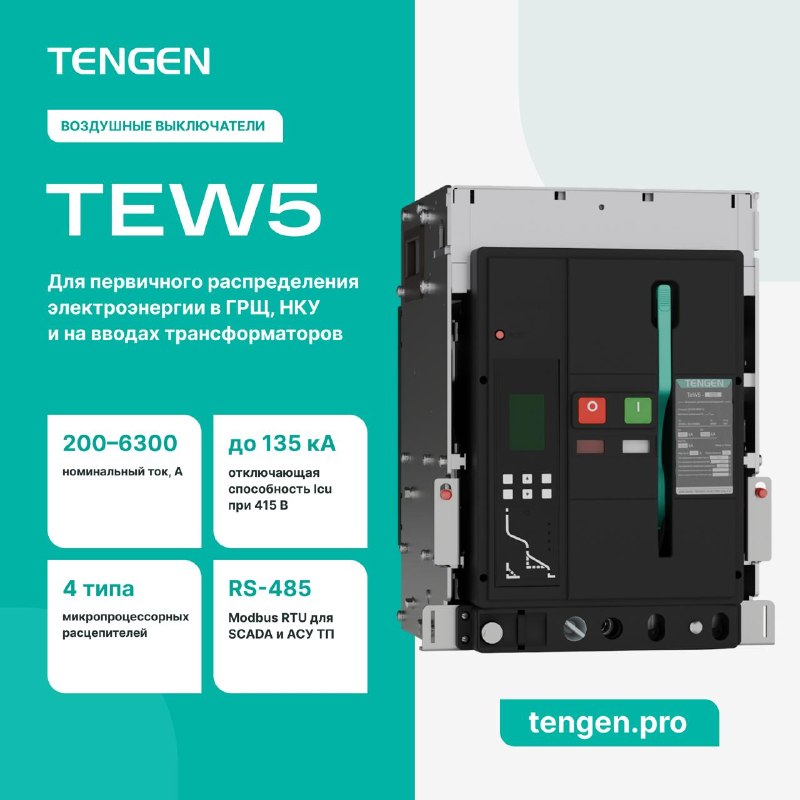

TEW5 — линейка воздушных автоматических выключателей (ACB) TENGEN для первичного распределения электроэнергии в главных распределительных щитах (ГРЩ), низковольтных комплектных устройствах (НКУ) и на вводах силовых трансформаторов. Серия рассчитана на сети переменного тока 50/60 Гц с номинальным напряжением 380/400/415/690 В и номинальным током от 200 до 6300 А, соответствует требованиям МЭК 60947-2.
Что нужно знать о серии:
🔹 Четыре типоразмера: 1600, 2500, 4000 и 6300 А, исполнения на 3P и 4P. Это позволяет подобрать аппарат для вводов от трансформаторов от 630 кВА до 4000 кВА и выше.
🔹 Два исполнения: стационарное (F) и выкатное (D). Выкатное обеспечивает быструю замену и обслуживание выключателя без демонтажа силовой ошиновки.
🔹 Высокая отключающая способность: Icu от 67 кА (TEW5-1600 при 415 В) до 135 кА (TEW5-6300 при 415 В).
🔹 Четыре типа микропроцессорных расцепителей: 3M, 3H, 3H+P и 3H+H. Они закрывают задачи от базовой защиты LSIG до полнофункционального решения с измерением параметров, гармоническим анализом и записью осциллограмм.
🔹 Коммуникация и удалённое управление: расцепители 3H, 3H+P и 3H+H оснащены интерфейсом RS-485 с протоколом Modbus RTU для интеграции в системы диспетчеризации, SCADA и АСУ ТП.
🔹 Удобство монтажа: питание можно подключать сверху или снизу, а положение шин менять с горизонтального на вертикальное и обратно без снижения технических характеристик.
🔹 Широкий температурный диапазон: от −40 до +40 °C в нормальном режиме и до +60 °C в предельном (с поправочным коэффициентом).
TEW5 также применяется в схемах АВР на уровне ГРЩ как вводной или секционный аппарат.
▶️ Подробнее о серии, технических характеристиках и типах расцепителей читайте в статье.
