[Полезно] ✍️

Рассказали о том, как «приручить» спецификатор Model Studio CS» в карточках!

Интересна эта тема?
⬇️Напишите в комментарии и мы пришлем продолжение поста!

[Горячая новость] ⚡️

Рады сообщить, что мы выпустили новый курс!

Он посвящен программе nanoCAD (AutoCAD) .NET API и рассматривает разработку под данную программу на примере импорта-экспорта GeoJSON с поддержкой атрибутов.

⬇️Ссылки на курс:

• Вконтакте
• Youtube
• Rutube

Смотрите курс на любой удобной Вам площадке и задавайте вопросы!

📌 [Чек-лист: 5 ключевых настроек проекта в nanoCAD Отопление для корректных расчётов]

Перед запуском гидравлического расчёта, подбора оборудования и тепловых нагрузок убедитесь, что выполнены эти настройки.⬇

1⃣Вход и выход системы + теплоноситель
🔠Установите из базы УГО вход и выход для системы отопления и задайте им одинаковое имя;
🔠В свойствах входа задайте температуру подачи и обратки;
🔠Для двухтрубной системы укажите кольца циркуляции для отчётов.

2⃣Настройка подбора оборудования
🔠На объекте «Вход» поставьте параметр «Подбирать приборы отопления» = Да;
🔠В базе данных для радиаторов задайте: коэффициенты B1, B2, показатели N и P для определения теплового потока, габариты секции;
🔠Для регистров выберите тип подбора (число труб или длина основной трубы).

3⃣Параметры помещений для тепловой нагрузки
🔠В каждом помещении заполните температуру воздуха в помещении (для подбора приборов) и теплопотери помещения, Вт (если не используете автоматический расчёт по прибору);
🔠Для автоматического расчёта на приборе установите «Автоматический расчёт тепловой нагрузки прибора по помещению» = Да.

4⃣Базовые гидравлические ограничения
В окне «Настройки» («Проект» → «Свойства проекта») проверьте параметры:
🔠Максимально допустимую скорость движения теплоносителя;
🔠Минимальный диаметр труб;
🔠Рекомендуемый диаметр труб разводки;
🔠Максимально допустимую разницу потерь давления.

5⃣Привязка оборудования к базе данных
🔠Все стояки, трубы, радиаторы, арматура должны иметь привязку к элементам БД проекта;
🔠Используйте «Мастер проверок» → категория «Наличие привязки к БД», чтобы выявить объекты без привязки;
🔠Для арматуры, участвующей в балансировке, в БД должен быть задан тип сопротивления «Переменный» и диапазоны Kv.

Сохраните чек-лист, чтобы ничего не упустить!✨

Оборудование не подключается к трассе/трубе в nanoCAD Инженерный BIM? 🤔
Проверь по шагам — скорее всего, решится за пару минут:

1. Проверка координат объектов
Открой Мастер проверок → проверь пункт «Координаты объектов»
🛠 Исправь найденные ошибки

2. Запусти инструмент «Проверить проект»
Это позволит выявить системные ошибки подключения

3. Убедись, что план открыт через Менеджер проекта
❗ Если открыт просто как чертеж — подключение работать не будет

4. Включи 3D-привязки. Для подключения в Инженерном BIM используются специальные привязки:
🔹 Connector
🔹 Element
🔹 Complex
Проверь, что они активны

5. Проверь слои. Объекты не должны быть на:
🚫 заблокированном
🚫 замороженном слое
Проверь это в Диспетчере слоёв

💡 Если все 5 пунктов в порядке — оборудование должно подключиться. Сохрани себе на будущее!

[Какие расчеты можно выполнить в nanoCAD BIM ВК?] 🤔
Собрали для вас чек-лист с расчетами в программе. Сохраняйте, чтобы не забыть! ✍🏻

🔸 Водоснабжение и канализация
• Расчет баланса водопотребления и водоотведения - определение суммарных суточных расходов воды;
• Определение расчетных расходов воды - подсчет секундных и часовых расходов для систем ХВС, ГВС и канализации по всем нормативным методикам;
• Гидравлический расчет водопроводов - подбор диаметров, расчет скорости воды и гидравлического уклона (потерь напора).

🔸 Подбор оборудования
• Автоматический подбор счетчика воды - подбор типоразмера счетчика на основе вычисленных расходов;
• Автоматический подбор арматуры и фитингов - подбор запорно-регулирующей и соединительной арматуры (задвижек, клапанов, фитингов) по типу, диаметру и рабочему давлению с автоматическим занесением в спецификацию;
• Определение потребного напора - вычисление требуемого давления на вводе в здание для подбора насосного оборудования.

🔸 Пожаротушение
• Расчет водяного пожаротушения - расчет параметров системы, включая подбор диаметра диафрагмы у пожарного крана;
• Расчет спринклерного и дренчерного пожаротушения - определение параметров установок: расходы, давление, гидравлический расчет и подбор диаметров трубопроводов.

❗️Все расчеты ведутся по нормативной базе (СП 30.13330, СП 485 и др.) и привязаны к 3D-модели. Изменили геометрию - пересчитали спецификацию и гидравлику одной кнопкой.

А как считаете вы? Пишите и делитесь опытом в комментариях! 👇🏻

[Полезно]⚡️
nanoCAD BIM Вентиляция: Режимы подсветки воздуховодов

В новом видео разбираем полезную визуальную фишку — интеллектуальную раскраску воздуховодов, которая помогает быстро ориентироваться в сложных вентиляционных системах.

Показываем, как работают два режима подсветки: «По системе» и «По расчетной скорости». Первый позволяет задать цвет для каждой системы и мгновенно видеть различия на всех видах. Второй — отображает воздуховоды в зависимости от результатов аэродинамического расчета.

Наглядно демонстрируем, где настраиваются цвета и как изменения параметров влияют на отображение сети.

Ставьте 👍, если было полезно и делитесь постом с коллегами!

[Вопросы и ответы]

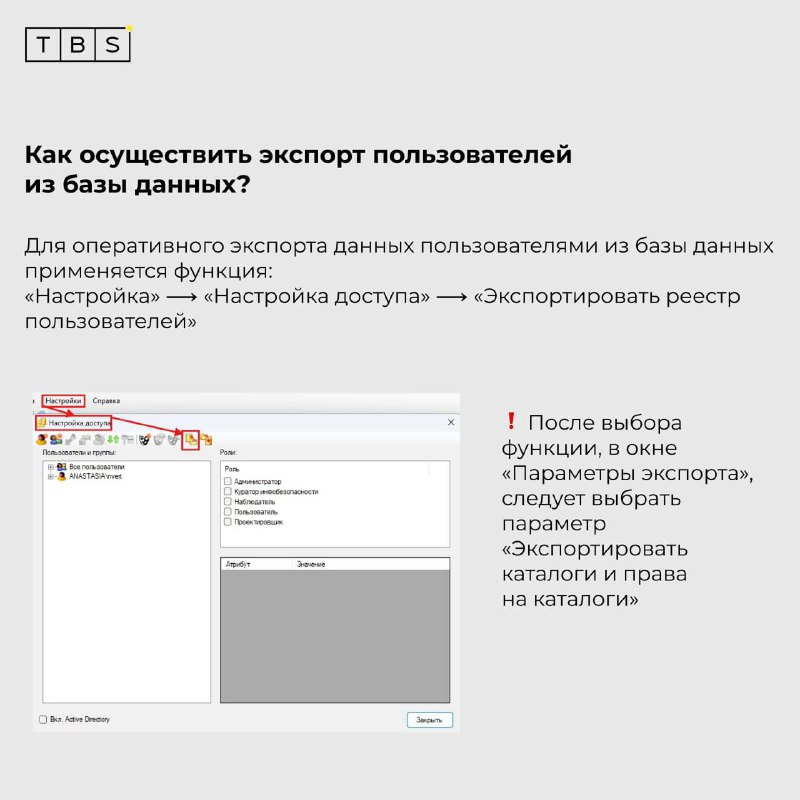

Рассказали про базы данных Model Studio CS, CADLib Модель и архив, Менеджера библиотеки стандартных компонентов в карточках!

Делитесь с коллегами и ставьте 👍, если было полезно.
И пишите ваши вопросы в комментарии, с радостью на них ответим!

[Полезно]✍️

⬇ Делимся ссылками на запись вебинара «Ведомость отделки фасадов в Model Studio CS Строительные решения. Инструменты автоматизации».

• Вконтакте
• Youtube
• ДЗЕН
• Rutube

Смотрите вебинар и задавайте любые интересующие вопросы

[Спортивные выходные] 🎾
В эти выходные наши сотрудники впервые приняли участие в турнире по теннису!

🏆 Все большие молодцы — отличная игра, спортивный дух и настоящая командная поддержка на корте. Для многих это был первый подобный опыт, и тем приятнее видеть, с каким азартом и настроем ребята вышли на площадку.

Спасибо всем участникам за энергию, вовлеченность и отличное настроение!

Отдельно хочется поблагодарить за поддержку и помощь в организации турнира: Koza.family и kinash.ru

Уверены, что это только начало нашей спортивной традиции, и впереди нас ждет еще много таких активных и объединяющих мероприятий! 💪
