[Необходимо проложить воздуховод, у которого ширина меньше высоты, но программа не позволяет?]

⚫ При трассировке прямоугольного воздуховода в Model Studio CS Отопление и вентиляция программа по умолчанию ориентирует сечение так, чтобы ширина была горизонтальной составляющей. Это логично для большинства случаев, но при стеснённых условиях бывает необходимо проложить воздуховод, где ширина меньше высоты. Стандартные попытки ввести нужные размеры не работают - программа выдает предупреждение, что ширина должна быть больше высоты ⚫

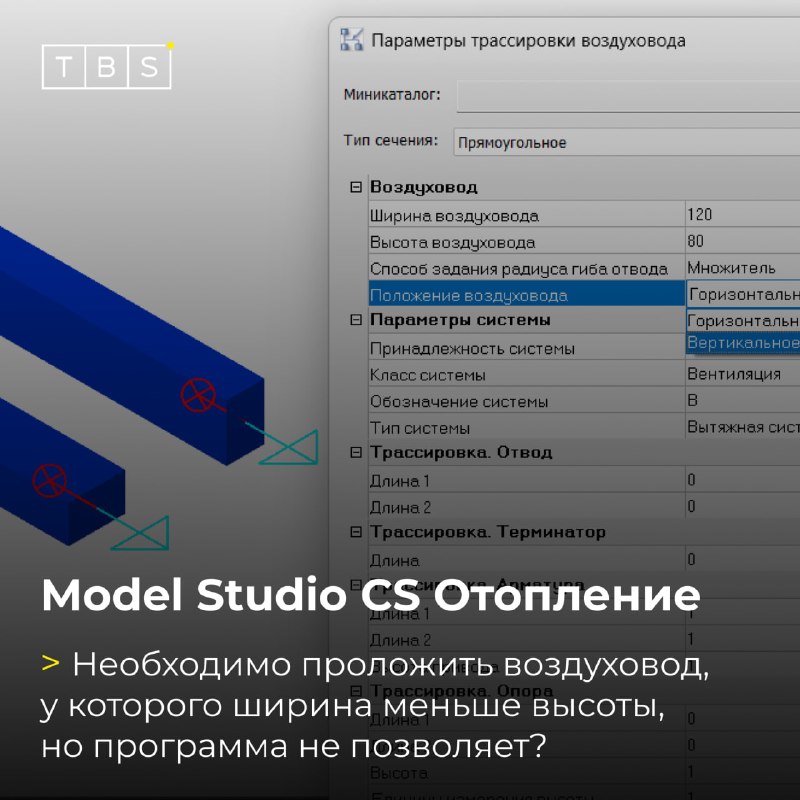

💡Решение находится в окне трассировки:

➡ Параметр, который за это отвечает, называется «Положение воздуховода». По умолчанию он установлен в значение «Горизонтально». В этом режиме ширина всегда располагается по горизонтали.
➡ Если требуется проложить воздуховод с нестандартной ориентацией (ширина меньше высоты), достаточно изменить значение на «Вертикально».
➡ После этого ширина воздуховода будет ориентирована вертикально, а высота - горизонтально, что позволит задать нужные габариты.
