Разбор задачки о жесткости грунтового основания

Правильный ответ: чем ниже жёсткость упругого основания, тем выше будут значения усилий в фундаментной плите, а именно — моментов. Поперечные силы при этом останутся одинаковыми, что тоже интересно отметить.

Почему так?

Основная идея здесь заключается в том, что при уменьшении жёсткости основания фундаментная плита включается в работу более равномерно.

В предельном случае, если жёсткость основания бесконечна, вся нагрузка будет передаваться исключительно через линию контакта стены и грунта. Осадки в любой точке будут равны нулю, а значит, изгибные деформации плиты отсутствуют. Следовательно, и моменты в плите равны нулю. О двухсторонней связи между деформациями и усилиями очень полезно помнить.

При уменьшении жёсткости основания плита начинает активнее участвовать в передаче усилий на грунт. Причём чем меньше жёсткость, тем равномернее распределяется реакция отпора грунта по подошве.

Наконец, чтобы сравнить возникающие в двух случаях усилия, рассмотрим две простые балочные схемы, иллюстрирующие работу фундамента.

В одной из них, показывающей неравномерное включение плиты, реакция отпора грунта в 200 кН/м приложена сосредоточенными блоками у опор.

Во второй, иллюстрирующей более равномерную работу, нагрузка распределена равномерно по всей длине и составляет 100 кН/м.

Суммы нагрузок в обеих схемах совпадают, что соответствует условию задачи.

Что в результате?

Опорные моменты во второй схеме больше на 40%, а пролётные — в 4 раза! Это, мягко говоря, дофига. Поперечные силы при этом совпадают, что логично.

Из этой ситуации я бы сделал такой практический вывод:

Предположим, на стадии концептуальной проработки проекта у нас нет данных по геологии, и мы предполагаем плитный фундамент (по опыту или на основе анализа соседней застройки). В расчётную модель можно ввести такие коэффициенты постели, которые дадут близкие к предельным значения осадок (обычно 10–15 см). Тем самым мы создадим наиболее неблагоприятные условия работы плитного фундамента и сможем с запасом подобрать его толщину и фоновое армирование.

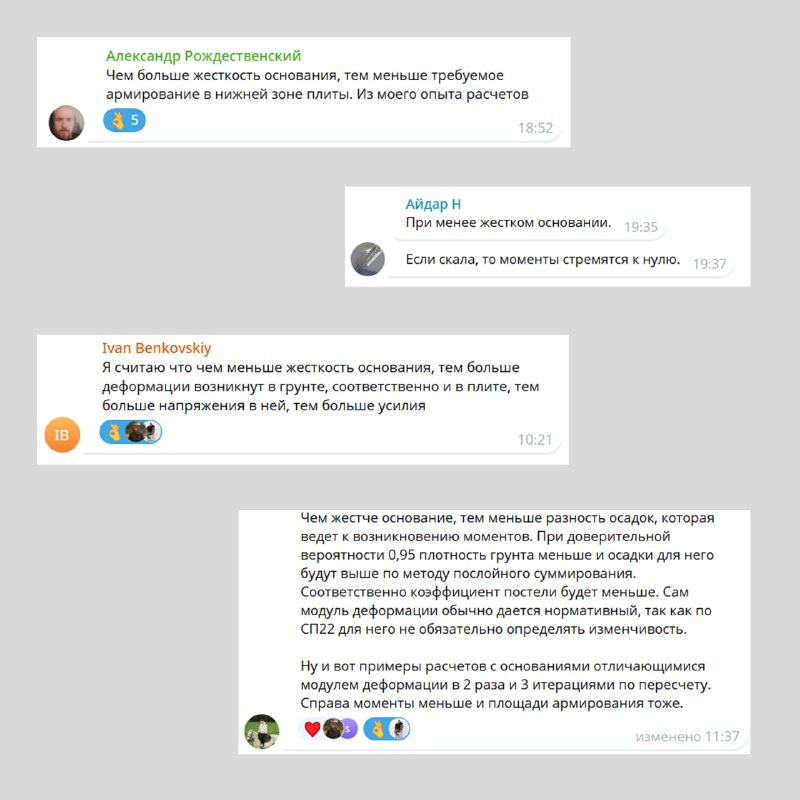

p.s. спасибо всем за активное обсуждение в комментариях! Многие привели рассуждения, схожие с моими, и ответили правильно. Но были и противоположные мнения, в основном базирующиеся на принципе: больше жесткость — больше усилия. Так действительно часто бывает, но не в нашем случае...
