Почему участки плит возле колонн, углов и торцов стен проверяют на продавливание

Один из самых сложных вопросов в расчете ж/б конструкций — это проверка прочности на поперечную силу и продавливание, как ее частный случай.

Так, при проектировании очень популярных в наше время монолитных плоских плит нормы всех стран требуют выполнять проверки на продавливание в следующих местах:

1. У отдельно стоящих колонн
2. У торцов стен и пилонов
3. У углов стен

Почему именно эти зоны?

Недавно я нашёл наглядный способ объяснить это — через рассмотрение потока главных поперечных сил, возникающих в плите.

Сначала зафиксируем: главные поперечные силы (principal shear forсes) — это векторная сумма поперечных сил в направлениях x и y.

Говоря проще, эти вектора показывают путь перетекания нагрузки с пролетной части плиты к ее опорам. Формулировка не совсем строгая, но отлично помогает почувствовать суть.

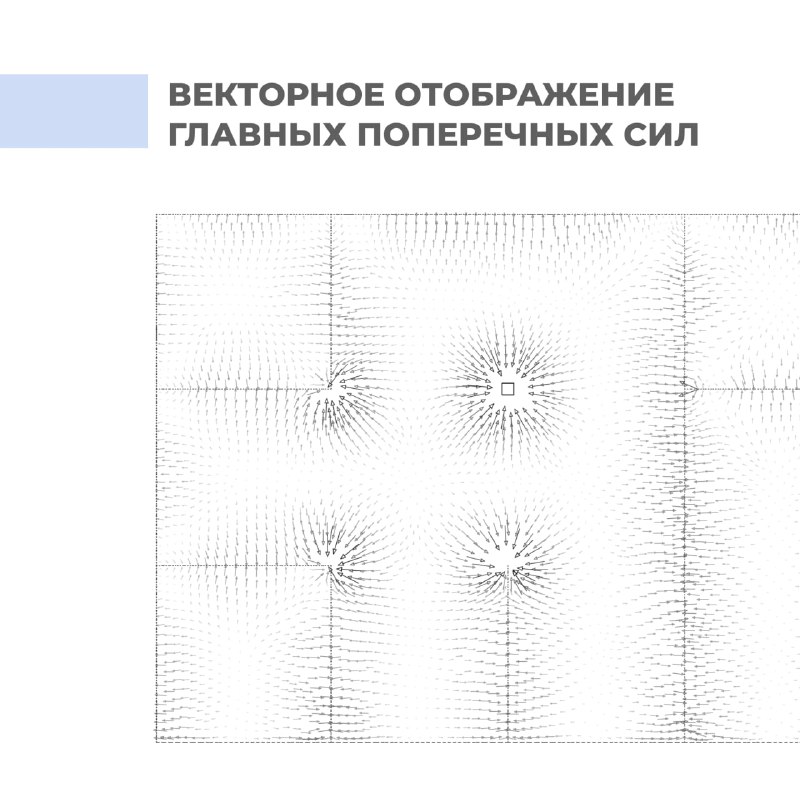

Для примера я смоделировал небольшое перекрытие и приложил к нему равномерно-распределенную нагрузку. При выводе векторного поля главных поперечных сил хорошо видно: отдельно стоящая колонна, углы и торцы стен работают как концентраторы, притягивая к себе максимальные потоки сил.

Мне эта картина напоминает схождение линий магнитного поля в полюсах. Удивительно, как в разных областях возникают похожие паттерны!

Расчетные контуры, для которым мы выполняем проверки на продавливание, являются по сути контурами, через которые проходит максимальный поток поперечных сил. Именно поэтому мы их и проверяем.

Согласитесь, что связь очень наглядная?)
