Расчетная модель | Мой первый проект на фрилансе

В предыдущем посте серии поделился, как взял на фриланс расчет проекта усиления моста. Сегодня расскажу про сам проект и расчетную модель.

Основные этапы работы, которые мне предстояло выполнить по договору:

1. Моделирование процесса возведения до текущего момента времени (чтобы определить текущее НДС элементов на момент перед продолжением работ)
2. Моделирование процесса «разгибания» моста в обратную сторону. Для этого предполагалось использовать мощные домкраты, которые воздействовали бы на пролетное строение снизу рядом с одной из опор
3. Моделирование процесса усиления моста после его подъема, дальнейших этапов монтажа и подбор необходимой конфигурации усиления
4. Подготовка расчетного тома для прохождения экспертизы

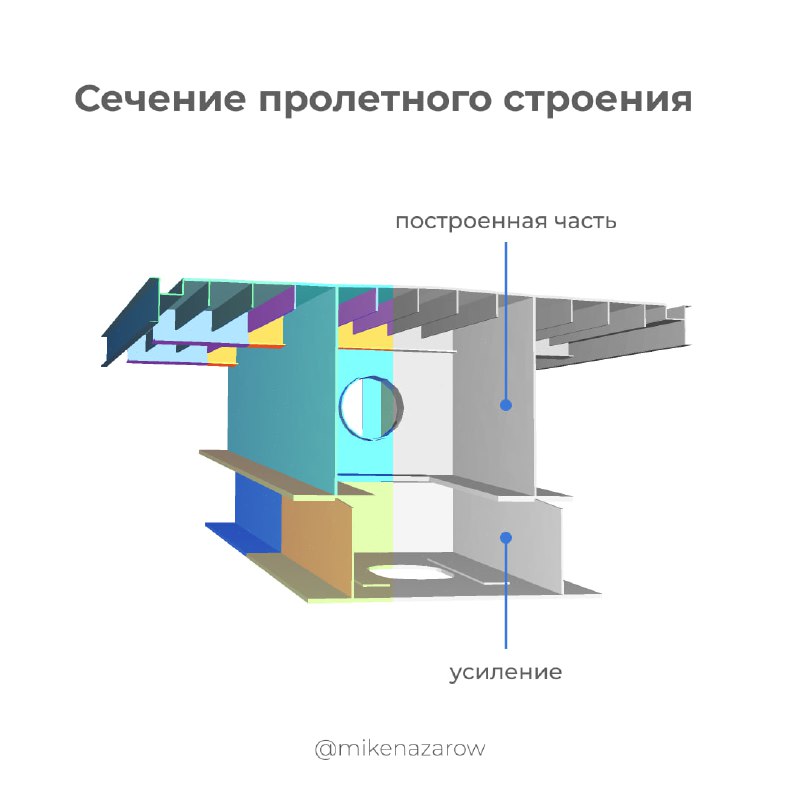

Само пролетное строение состояло из 2-х главных балок переменного сечения, объединенных сверху сплошной ортотропной плитой с ребрами жесткости.

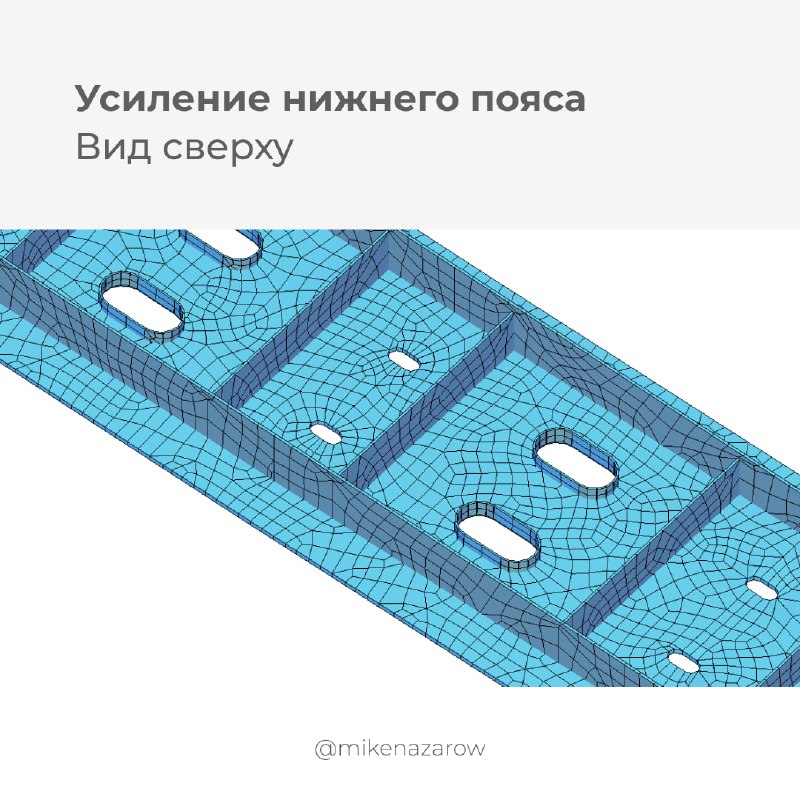

Снизу пролетное строение предполагалось усиливать конструкцией, состоящей из 2-х продольных ребер, соединенных сплошной плитой, и поперечных ребер, обеспечивающих жесткость и устойчивость продольных.

Левая опора моста была задумана как жестко-защемленная. Опорный момент воспринимался парой сил, возникающих в растянутой оттяжке и 2-х сжатых упорах. Правая опора — шарнирно-подвижная.

И, наконец, в последнюю очередь монтировалась декоративная пространственная металлоконструкция. Она минимально, но все же включалась в совместную работу с пролетным строением, и их взаимное влияние друг на друга нужно было учесть.

Изначально я начал работать со стержневой моделью, однако скоро стало понятно, что ее возможностей не хватает, и перешел на оболочковую. Это позволило:

• более точно и явно моделировать этапность (всего в расчет было включено около 50 монтажных стадий!)
• детализировать модель (включать смотровые отверстия и т.д.)
• более точно анализировать устойчивость элементов

В следующий раз расскажу о результатах анализа и интересных моментах, возникших в этой работе.
