Наконец пришло вдохновение и я взялся за активную разработку
MRIYA LITE (полностью беспроводной вариант моего форка Corne).

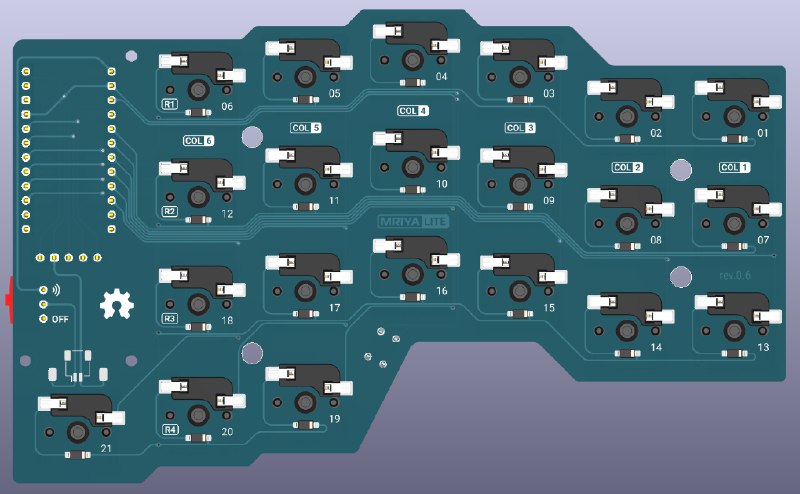

Принял решение изменить расположение диодов. Это сильно упростит монтаж. Пришлось практически полностью переделать трассировку, но это положительно сказалось на общем дизайне платы (на мой вкус).
Мне не понравился в использовании выключатель питания MSK-12C01-07, особенно его маленькая и неудобная ручка, которая неприятно врезается в палец при переключении. Расположение под портом контроллера также считаю неудачным решением - при использовании магнитных type-c коннекторов, сильно осложняется доступ к ручке выключателя. Посчитал логичным и более удобным вариантом вынос выключателя на боковую грань, на место TRRS гнезда. Сам выключатель я заменил на
BSI-10H - он немного больше, но имеет более удобную и надёжную ручку, проще его монтаж.
Расположение батареи также было решено изменить. Теперь батарея будет располагаться между платой и нижним плейтом. Благодаря тому, что у меня 1.25u клавиши на крайних тамбах, получится установить 302035 на 150 мАч. В собранном виде батарею и провода не будет видно. Изначально планировал подключение через
JST SH 1.0 коннектор, но сейчас склоняюсь к тому, чтобы оставить обычные площадки под пайку. Новое расположение батареи позволит установить более низкие хотсвап сокеты для контроллера (3.5 мм вместо 5 мм) - при использовании nice!view экранов, общая конструкция будет выглядеть немного изящнее.
В общем и целом, уже есть понимание, каким должен получиться конечный продукт. Осталось только реализовать задумки. Большое внимание хочу уделить корпусу клавиатуры, в планах три варианта: "продвинутый" сэндвич из карбона, стандартное "корытце" и бампер (примерно такой, как в Dao). Проект будет опенсорсным, но релизить буду только после того, как решу вопрос с корпусом. В июле планирую заказать платы.
#проекты
