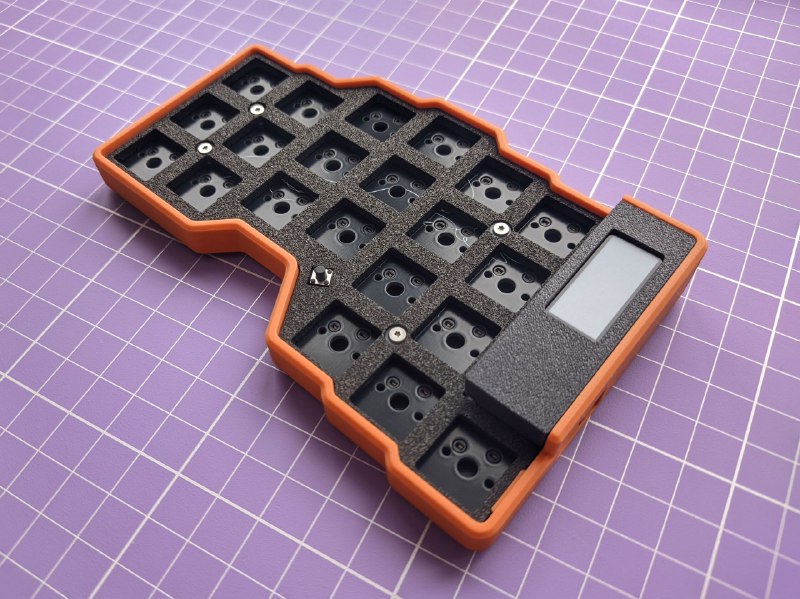

На днях @kentbrokeman прислал на тесты комплект шумоизоляции из ЭВА. Проставки изготовлены довольно качественно. Улучшения в части звука, на мой взгляд, незначительные. Всё-таки для заметного изменения звукового профиля клавиатуры нужен более комплексный подход. Зато данные проставки отлично дополняют систему фиксации платы с помощью пластиковых втулок - решают проблему с продавливанием плейта при установке свитчей.

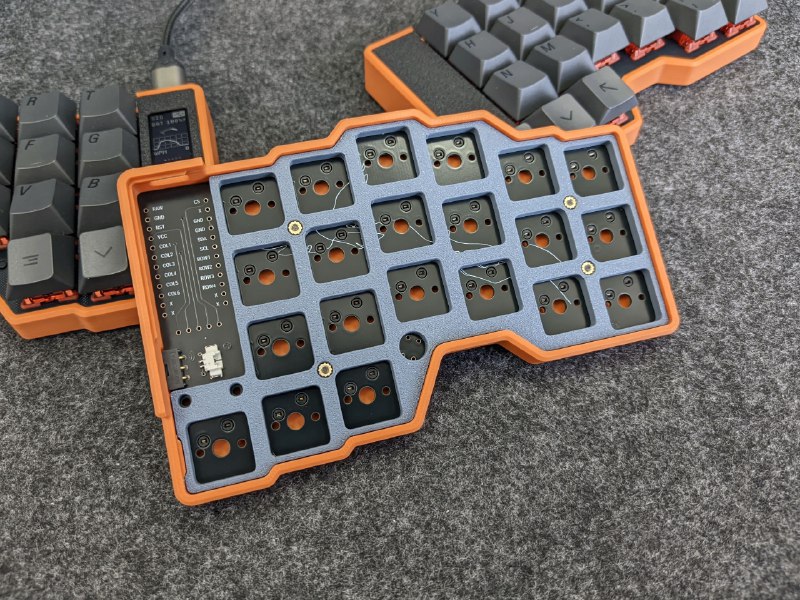

Также хочу рассказать про скрытую систему фиксации платы, что позволит использовать FR4 свитчплейт без отверстий под стойки и избавиться от торчащих шляпок винтов🙈

Потребуются пластиковые втулки меньшей длины (2,5 мм вместо 3,5) и винты М2 длиной 3 мм с плоской шляпкой. Латунная стойка должна быть на 1 мм короче стандартной (лучше использовать шестигранную). Втулки надёжно прижимают плату к корпусу, а плейт фиксируется кавером и держится на свитчах.

При использовании фдм проставки (модель выложу чуть позже), потребуются вплавляемые гайки и винты М2 длиной 8 мм.
