Под одним из прошлых постов были вопросы про отсылку к HL в схеме питания.

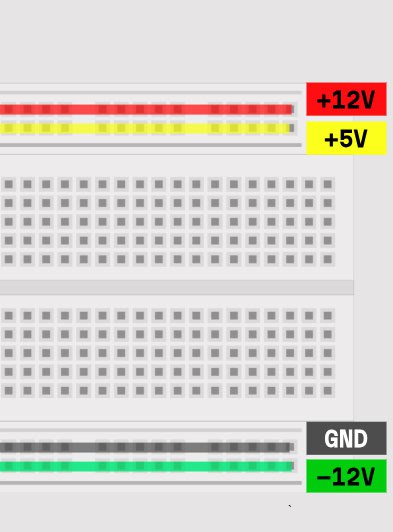

На прошлой выставке мы обнаружили крайне неприятный баг: линии +12 и +5 расположены рядом. Иногда, в спешке вставляя модуль рядом с другим, можно случайно замкнуть эти линии. И компоненты, которые висят на линии +5 очень не рады тому, что на них прилетает 12 вольт.
Первая идея была — поставить стабилитрон или супрессор. В модуле питания уже есть предохранители, которые отключат/ограничат ток при срабатывании защиты. Однако посмотрев на характеристики компонентов я понял, что вольтамперная характеристика стабилитрона слишком пологая — если держит 5 В, то под большим током напряжение будет около 6-7 В, что уже много для компонентов.
И тут я наткнулся на изящную схему-монтировку. Идея в том, что на пороговом напряжении открывается тиристор и замыкает шину питания накоротко до тех пор пока ток не прекратится.

Вообще это был первый раз, когда я в здравом уме использовал тиристоры в своих схемах, но схема рабочая, рекомендую.
