SEDMAX | Цифровизация в промышленности

2️⃣3️⃣1️⃣SEDMAX на Удоканской меди

В дополнение к посту про форум «Seymartec» в Челябинске предлагаем посмотреть запись выступления инженерной компании ЭНПРО с короткой презентацией проекта:

📹ООО «Удоканская медь». Централизованная система диспетчеризации и управления инфраструктурным комплексом (ИК) месторождения.

ПО SEDMAX будет выполнять в системе роль верхнеуровневой платформы, задача которой объединить весь парк различных устройств и локальных АСУ, организовать единое диспетчерское окно и передать часть данных в смежную систему аналитики.

Топология на мнемосхемах SEDMAX

Недавно мы реализовали возможность отображения топологии на мнемосхемах.

Ранее топология уже использовалась в модулях «Расчёта режимов» и «Расчёта токов КЗ» («цифрового двойника»). Но, если в данных модулях с помощью топологии сети осуществляются различные расчёты, то в базовой версии SEDMAX топология теперь позволяет графически отобразить для диспетчера состояние схемы. Например, подсветить на схеме участки цепи без напряжения, под напряжением, заземлённые участки цепи.

Так как «топология», как и все функции в SEDMAX, является настраиваемым инструментом, она позволяет реализовать различные пользовательские сценарии путём настройки.
Например, у одного из наших заказчиков цвет линий схемы зависит не от классов напряжения, а от того, от какого источника запитана схема. Такое поведение схемы также может быть настроено.

⚙ Для настройки топологии нужно связать между собой элементы мнемосхемы в редакторе и задать атрибуты объектов в инфомодели. Один из таких атрибутов – приоритет источника. Например, если у заземляющих ножей при настройке указать самый высокий приоритет, то вне зависимости от других правил, при включении заземляющего ножа данный участок схемы отобразится как заземлённый.

ℹ️Функционал топологии доступен в базовом модуле SEDMAX (для текущих пользователей - после обновления). Но для его использования требуется донастроить сами мнемосхемы: настроить связи между элементами и задать необходимые правила отображения.

📹 Посмотреть демонстрацию нового функционала: YouTube | RUTUBE

Двухфакторная аутентификация и политика паролей

Недавно мы добавили возможность настройки двухфакторной аутентификации пользователя и задания сложности пароля при входе в систему.

✅Двухфакторная аутентификация (2FA).
После ввода логина-пароля система попросит пользователя ввести 6-значный код безопасности, который генерируется в стороннем приложении-аутентификаторе (например, Яндекс или Google).

Код формируется по алгоритму TOTP (Time-based One-Time Password): при первом связывании учётной записи SEDMAX с приложением пользователь сканирует QR код или вручную вводит в приложении секретный ключ. На основе этого ключа и текущего временного интервала (30 секунд) создаётся одноразовый числовой код, который сервер SEDMAX проверяет как подтверждение подлинности пользователя.
Для генерации кода не требуется доступ в интернет.

✅Задание сложности пароля.
По умолчанию пароль в SEDMAX может быть любым. При необходимости администратор может задать в конфигурационном файле дополнительные требования: минимальную длину, наличие заглавных букв, цифр и специальных символов.

ℹ️Напомним, что в SEDMAX также работает:
▫️автоматическое разлогирование при блокировке аккаунта
▫️автоматическое разлогирование при смене пароля
▫️принудительное разлогирование пользователя администратором.
В ближайших спринтах планируем добавить ограничение сессии пользователя по времени неактивности.

📹 Посмотреть демонстрацию нового функционала: YouTube | RUTUBE

#инфобез

Шаблонные мнемосхемы (Faceplate)

SEDMAX чаще используется для контроля крупных и сложных энергетических инфраструктур и отображает на мнемосхемах сотни элементов с ещё большим числом параметров.

По этой причине оптимизация создания мнемосхем – одно из ключевых направлений нашей работы.

Так, в текущей версии редактора можно «одной командой»:

▪️множить объекты внутри мнемосхемы, привязывать теги и применять правила поведения сразу ко всем объектам
▪️применять однотипное редактирование свойств объекта (анимацию, расположение плакатов, контекстное меню и пр.)
▪️применять цвета сразу ко всем правилам, текстам, элементам схем, фону

✅Недавно мы разработали ещё один инструмент для упрощения настройки мнемосхем – faceplate. Если на предприятии имеется ряд однотипных объектов, то для их отображения может использоваться «шаблонная мнемосхема». Конфигурация на таких мнемосхемах не является статической, а формируется исходя из того, для какого объекта применяется данная мнемосхема.

ℹ️Новый инструмент не только упрощает настройку, но и автоматически исключает ошибки при вводе тегов и настройке мнемосхемы.

📹 Посмотреть демонстрацию функционала: YouTube | RUTUBE

#faceplate #мнемосхемы

SEDMAX на форуме «Seymartec Energy. Энергообеспечение и энергоэффективность в ГМК, машиностроении, энергетике и нефтегазовом секторе — 2026»

Сегодня первый день форума в Челябинске, который стал профессиональным сообществом энергетиков, решающих прикладные задачи реального сектора экономики России.

✅Мы традиционно участвуем в мероприятии вместе с инженерной компанией ЭНПРО и представляем новый совместный проект в Удоканской меди - «Централизованная система диспетчеризации и управления инфраструктурным комплексом».

ℹЭто большой проект, объединяющий до 35 локальных АСУ и более 1200 устройств разных производителей, в котором программная платформа SEDMAX выполняет роль верхнеуровневой диспетчеризации и учёта всех энергоресурсов Удоканского месторождения.

Новые инструменты для анализа качества электроэнергии

В прошлом году мы внедрили инструмент для анализа качества электроэнергии - диаграмму CBEMA. В этом году по просьбе одного из клиентов добавили интерфейс «Анализ событий».

Новый интерфейс оперирует теми же событиями, которые фиксируются в журнале, но отображает их графически в виде сводной статистики за выбранный период. Возможности аналитического инструмента:

▪️ Тепловая карта, в которой цвет заливки определяется количеством событий за день
▪️ Точечная диаграмма, отображающая продолжительность каждого события и график с общей продолжительностью всех событий за день
▪️ Общая статистика по каждой точке контроля: суммарное, мин, макс, среднее время отклонений и др.
▪️ 2 календаря для сопоставления статистики разных периодов с возможностью как ручного ввода периода, так и автоматической синхронизации двух диапазонов
▪️ Отбор событий для анализа через фильтр.

«Анализ событий» позволяет экспромтом увидеть неочевидное. Например, событий за день было мало, но их общая продолжительность - самая высокая за период (или максимальное отклонение случилось в этот, казалось бы, «ненасыщенный» день).

Заказчик модуля:

В системах электроснабжения, отличающихся сложной топологией и насыщенных энергоёмкими электроприемниками, которые оказывают взаимное влияние друг на друга и формируют специфическую электромагнитную обстановку, оснащение пунктов контроля анализаторами качества электроэнергии представляет собой важный инструментарий для диагностики и принятия обоснованных решений в области управления качеством электрической энергии.

Все события - процесс случайный, однако, если «вглядеться» издалека, можно наблюдать некоторую системность.

📹 Посмотреть демонстрацию функционала: YouTube | RUTUBE

#контроль_качества_электроэнергии
#ККЭ

Ещё про одну диаграмму в SEDMAX - Sankey

Диаграмма Sankey (Сэнки) визуализирует распределение потоков энергии, где ширина линий показывает объём. Это идеальный инструмент для быстрого поиска потерь, анализа распределения энергии или ошибок в методологии учёта.

Диаграмма была разработана в SEDMAX во время работы над модулем «Балансы». В связке с ним она формируется автоматически и с использованием информационной модели (ИМ).
Такой способ визуализации энергобалансов подходит для динамичных систем учёта со сложной структурой организации.

✅ Недавно мы реализовали возможность её формирования «вручную», без привязки к «Балансам» и ИМ. Получился максимально простой и понятный инструмент:

▪️перетащите каналы учёта из дерева устройств в рабочую область
▪️соедините каналы между собой по своему усмотрению
▪️наглядная схема распределения потоков готова.

Этот способ визуализации балансов более удобен для объектов с небольшим количеством точек учёта.

📹 Посмотреть демонстрацию функционала:
▪️Диаграмма Sankey для отображения распределения энергий: YouTube | RUTUBE
▪️Возможность выводить расчётные каналы на диаграмме Sankey YouTube | RUTUBE
▪️Возможность настройки нескольких диаграмм Sankey и их выбор при просмотре YouTube | RUTUBE
▪️Выгрузка/загрузка конфигурации диаграмм Sankey YouTube | RUTUBE

👁Посмотреть диаграмму в демо-версии SEDMAX (логин и пароль «demo»)

#sankey #энергобалансы

Диаграмма Ганта в SEDMAX

Год назад компания «Simpl» интегрировала в SEDMAX свой расчётный модуль для задач оптимизации режимов собcтвенной генерации в нефтянке. Подробнее - в этом посте.

Автоматизированная система «Simpl.Интеллектуальная генерация» (так называется новый продукт) прошла проверку и внесена в реестр отечественного ПО.

✅ Недавно «Simpl» по просьбе своего заказчика реализовал новую функциональность: адаптивное планирование электропотребления, генерации и ремонтов агрегатов. Данные отображаются на мнемосхеме SEDMAX в виде диаграммы Ганта с ежедневными показателями «план-факт» для каждого ГТУ/ГПУ.

Один экран содержит «мозаику» из более, чем 10 000 элементов. Несмотря на то, что он был разработан базовыми средствами визуализации SEDMAX (без разработки специального графического элемента для построения диаграммы Ганта), диаграмма исправно работает и готова к промышленному использованию. Получилось отличное нагрузочное тестирование.

Алексей Игнатьев, руководитель направления проектов энергетики «Simpl»:

Любой специалист, кто создает мнемосхемы знает, что 10 тыс. динамических элементов на одном экране – это колоссальное количество! Не скрою, у меня были сомнения, сможет ли обеспечить движок платформы такой громадный массив связи с БД и динамического отображения. Сначала мы расположили 5000 элементов на экран, а потом умножили на 2. Сейчас мы имеем экран платформы SEDMAX с 10 тысячами элементов отображения информации и, как говорят космонавты, полёт нормальный!

Обеспечение надёжности и быстродействия SEDMAX – ключевое направление работы нашей команды. А подобные проекты интеграторов в экстремальном режиме разработки в очередной раз доказывают, что базовые технические решения в SEDMAX выбраны верно➕

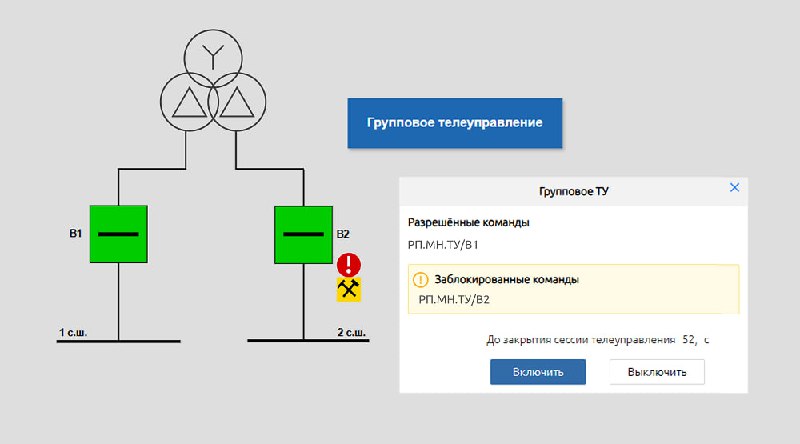

Групповое телеуправление

SEDMAX – программная платформа для систем диспетчеризации, задача которых не только наблюдать и контролировать, но и дистанционно осуществлять переключения в сети.

✅ Недавно по запросу КрАЗ и БрАЗ (Русал) мы добавили к телеуправлению возможность «группового телеуправления»: включение / отключение одной командой нескольких аппаратов одновременно.

Эта функция нужна Русалу для подключения (или «ухода») электролизеров, которым требуется высокий стартовый ток и, соответственно, одномоментное включение двух вводов.

В случае, если выключатель, входящий в группу, заблокирован для телеуправления, команды группового ТУ на него действовать не будут.

📹 Посмотреть демонстрацию разработанного функционала можно в видео-записи: YouTube | RUTUBE

Росприроднадзор: Северсталь – один из лидеров в оснащении своих источников выбросов системами автоматического контроля и передачи данных в РПН

Ранее мы писали о тестировании передачи данных из локальной САКВ, построенной на базе SEDMAX.

В конце прошлого года с помощью SEDMAX была создана и протестирована «Единая САКВ», объединяющая данные с 17 локальных САКВ ЧерМК, построенных на 4-х ПТК.

✅ Для интеграции со сторонними САКВ и качественной передачи в РПН мы реализовали в протоколе HTTP ряд доработок:

▪️ Разработали протокол «HTTP-сервер», позволяющий получать данные с локальной САКВ (инициатор передачи – локальная САКВ). Он поддерживает метод аутентификации, аналогичный РПН (через электронную подпись)

▪️ Обеспечили интеграцию со смежной системой «Управление событиями» для получения состояний ИЗАВ (энергетических котлов, печь-ковшей, систем аспирации и др.) и дальнейшей передачи их в РПН

▪️ Разработали инструменты контроля передачи (логирование формирования JSON-файлов, логирование передачи данных, хранение истории всех переданных файлов и др.)

▪️ Ввели возможность задавать правила для распределения отправки данных во времени и решения проблемы загрузки ЦП сервера Росприроднадзора.

Подробнее о проекте можно почитать на сайте.

📹 Посмотреть видео-демонстрацию разработанного функционала:

▪️ Передача информации о состоянии технологического оборудования в Росприроднадзор
▪️ Ручная передача данных в Росприроднадзор за выбранный период
▪️ Лог передачи данных в Росприроднадзор в web
▪️ Возможность просмотра данных, отправляемых в Росприроднадзор
▪️ Новый параметр unit в Модуле учёта выбросов
▪️ Приём данных с Локальных систем автоматического контроля выбросов
▪️ Возможность настройки правил отправки данных по выбросам
▪️ Логирование и история приёма и передачи данных по выбросам
▪️ Приём из локальной САКВ и передача в РПН состояния оборудования, АСИ и пломбы
▪️ Поддержка ЭЦП КриптоПро для подписания и передачи информации в РПН
▪️ Приём данных из САКВ Гринтехинжиниринг через http-клиент
▪️ Возможность задания заголовков при запросе http-клиента для аутентификации с X-API

#САКВ #Северсталь

Итоги разработки SEDMAX в 2025 году

✅Мы подвели итоги своей работы в 2025 году. Как и планировали, бо́льшая часть разработки – это расширение функций уже имеющихся в SEDMAX модулей. Но при этом, конечно, для наших новых проектов были реализованы и новые модули.

Ключевые изменения зафиксировали в карточках к посту☝️Синим цветом - функции для пользователей, серым - для наладчиков и администраторов.

Подробнее - на сайте.

📹 Напомним, что видео-демонстрации всех новых функций выкладываем в YouTube и Rutube.
