Таблица зависимостей выходной мощности от питания и входной мощности на наших усилителях

Мы на связи:
🤝 Консультация и приобретение
🔧 Техподдержка
⚙️ Калькуляторы и утилиты или @sector_tech_bot
👍 Отзывы
📱 MAX
🌐 Сайт

Наша новая разработка: усилитель «СИГНАЛ»
Доступен в двух диапазонах. Идеально подходит для использования с нашей помехозащищенной системой РАДУГА, также подойдет для ELRS и аналогового видео

Важно! Усилитель предназначен для увеличения мощности излучения передатчиков управления.
Высокая выходная мощность позволяет снижать влияние средств РЭБ на приёмник управления, однако позволяет средствам РЭР обнаруживать источник излучения на большей дистанции. Использовать усилитель без понимания этого факта может быть опасно!

Усилитель включается между антенной и передатчиком управления.
При выборе типа антенны и соединительных кабелей необходимо учитывать высокую (до 60Вт) выходную мощность усилителя. Как правило, у нас есть такие антенны в продаже.

◻️ Используя нашу Выносную систему для ELRS, Вы можете управлять мощностью передатчика, а значит и усилителя - удаленно.

◻️Благодаря высокому КПД, усилитель не требует принудительного охлаждения.

◻️ Усилитель имеет встроенные фильтры, обеспечивающие подавление верхних гармоник до уровня -60дБ, что значительно уменьшает уровень помех для приёмного оборудования.

◻️Усилитель практически не потребляет ток, пока на него не приходит сигнал связи

◻️ Усилитель выполнен в металлическом фрезерованном корпусе с разъёмами SMA для подключения антенны и передатчика и разъёма питания ХТ30.

Технические характеристики
◻️Диапазон доступных частот: 170-915 МГц
◻️Подавление гармоник: -60дБ
◻️Диапазон напряжения питания: 20-32В
◻️КПД при 32В, 60 Вт = 70%
◻️Тип ВЧ разъёмов: SMA
◻️Разъём питания: ХТ30
◻️Габариты: Д115хШ75хВ12
Стоимость - 42 800 вместе с кабельными сборками

Наша техника - для нашей Победы!

По вопросам приобретения обращаться сюда @MTNK1

Мы на связи:
🤝 Консультация и приобретение
🔧 Техподдержка
⚙️ Калькуляторы и утилиты или @sector_tech_bot
👍 Отзывы
📱 MAX
🌐 Сайт

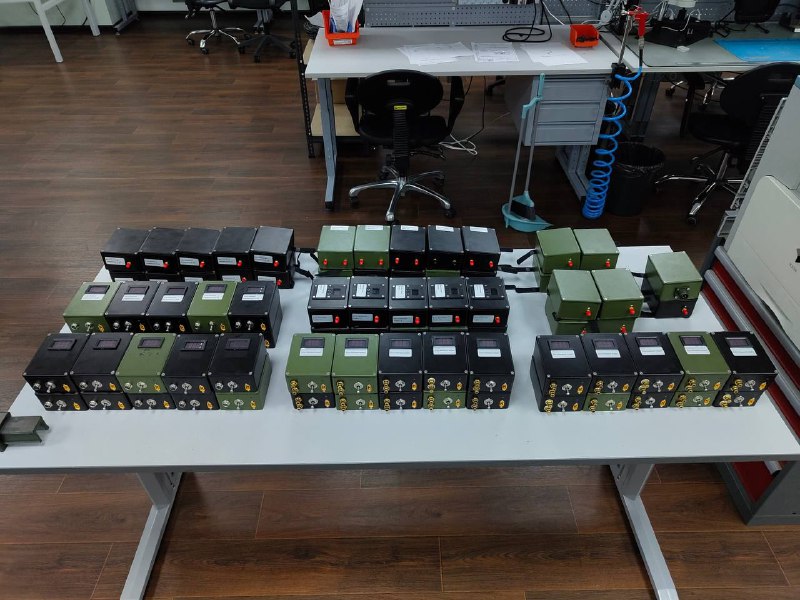

Выносные системы СЕКТОР
Выносные системы позволяют разместить приёмник видео и передатчик управления с антеннами на расстоянии 50–250 метров от оператора, обеспечивая безопасную и эффективную работу с беспилотной техникой.

Линейка выносных систем связи:
1. Совмещённые выносные системы
◻️В одном блоке объединены видеоприёмник и передатчик управления РАДУГА.
◻️Видео, управление и питание передаются по одному кабелю.
◻️Благодаря встроенным фильтрам в передатчике РАДУГА, отсекаются верхние гармоники, что позволяет сохранить максимальную дальность полёта.

2. Раздельные выносные системы
◻️Простое и универсальное решение.
◻️Позволяет разнести видеоприёмник и передатчик управления.
◻️Совместимость с любыми приёмниками и передатчиками.

3. Выносные системы с усилителем управления до 60 Вт
◻️Оснащены усилителем СИГНАЛ, который дополняет систему связи РАДУГА.
◻️Питание всей системы, включая усилитель, осуществляется из укрытия.

4. Выносная система на три диапазона
◻️Позволяет использовать одновременно или раздельно три передатчика управления на разных частотных диапазонах.
◻️Совместима с коммутатором на беспилотнике, что даёт возможность управления на трёх частотах.
◻️Сочетает преимущества широкой и узкой полосы связи.

Общие особенности выносных систем СЕКТОР:
◻️Питание всегда осуществляется из укрытия от базовой коробки.
◻️Обратная связь с передатчиком управления позволяет получать телеметрию на пульт и использовать lua-скрипты (ExpressLRS, TBS Agent).
◻️Два разъёма BNC для видеовыхода, позволяющие одновременно подключать два устройства.
◻️Защита пульта от повреждений при обрыве провода или коротком замыкании.
◻️Надёжные влагозащитные разъёмы и уличный кабель пятой категории.
◻️Вольтметр для контроля заряда АКБ.

Также к нашим выносным системам Вы всегда можете дополнительно заказать необходимые антенны и легкие телескопические стойки на 4 метра

По вопросам приобретения обращаться к @MTNK1

Мы на связи:
🤝 Консультация и приобретение
🔧 Техподдержка
⚙️ Калькуляторы и утилиты или @sector_tech_bot
👍 Отзывы
📱 MAX
🌐 Сайт

СТОЙКА ТЕЛЕСКОПИЧЕСКАЯ

Для выносных систем управления и приема видео, крепления антенн или ретрансляторов.

Для наибольшего удобства использования рекомендуем приобретать вместе с нашими выносами и ретрансляторами. Наш собственный крепеж позволит устанавливать и снимать оборудование за секунды.

◻️ Максимальная высота 4 метра
◻️Легкий̆ вес и компактность
◻️ Выдерживает до 5 кг
◻️ Установка на местности при помощи бура. Летом легко вонзается в землю, зимой - можно вкрутить в промерзший грунт при помощи воротка
◻️ В комплекте удобный крепёж для внешних устройств

Стоимость: 10 тыс.

По вопросам приобретения обращаться к @MTNK1


Мы на связи:
🤝 Консультация и приобретение
🔧 Техподдержка
⚙️ Калькуляторы и утилиты или @sector_tech_bot
👍 Отзывы
📱 MAX
🌐 Сайт

Шифрование аналогового сигнала «Мираж»

Аналоговый видеоканал на FPV-дроне уязвим — к нему может подключиться кто угодно, что ставит под угрозу безопасность оператора. С нашим шифратором «Мираж» посторонние не смогут увидеть ваш видеосигнал. Убедитесь в этом сами, посмотрев демонстрацию работы устройства.

◻️ Устройство имеет собственную прошивку и настраиваемые параметры кодировки.
◻️ Количество вариантов ключа кодирования для статического маскирования — более 60 тыс.
◻️ Идеальное решение для многоразовых дронов.

Сравнение отечественного маскиратора «Мираж» с китайским аналогом

Как это работает:
«Мираж» состоит из двух модулей — кодера и декодера. Они устанавливаются в разрыв видеоканала и питаются от напряжения 5–15 В. Схема подключения для удобства монтажа

Важная особенность:
Если на приёмник «Мираж» поступает незашифрованный сигнал, он автоматически пропускает его на монитор или очки. Это позволяет использовать устройство не только с зашифрованными дронами, но и с любыми другими источниками аналогового видео.

Дополнительно:
Мы уже разобрали распространённые ошибки при монтаже «Миража», чтобы вы могли избежать их при установке.

Стоимость:
20 тыс. за один модуль, будь то кодер или декодер

По вопросам приобретения обращаться к @MTNK1

Мы на связи:
🤝 Консультация и приобретение
🔧 Техподдержка
⚙️ Калькуляторы и утилиты или @sector_tech_bot
👍 Отзывы
📱 MAX
🌐 Сайт

Представляем вашему вниманию антенны нашего производства

◻️ Антенны Т-диполь и V-диполь - простые и эффективные в работе, можем изготовить как тросиковые, так и текстолитовые;
◻️ Антенна текстолитовая волновой канал (УДО ЯГИ) 760/915 МГц
◻️ Широкополосная антенна для FPV - «СЕТКА» - обеспечивает широкую рабочую полосу, позволяющую работать с одной антенны на всех каналах диапазона 1.2, 1.3, 1.4, 1.5 и 1.6
◻️ Антенна МОКСОН 400 МГц
◻️ Антенна Харченко 4,9ГГц, 5,8ГГц


По вопросам приобретения обращаться сюда @MTNK1

Мы на связи:
🤝 Консультация и приобретение
🔧 Техподдержка
⚙️ Калькуляторы и утилиты или @sector_tech_bot
👍 Отзывы
📱 MAX
🌐 Сайт

Антенна Харченко 4,9ГГц / 5,8ГГц


◻️ Хороший вариант для воздушных ретрансляторов. Сравнительно небольшой вес и широкий створ.
◻️ Она имеет текстолитовое основание, излучающий элемент и пластиковый радиопрозрачный кожух.
◻️ Обтекаемая конструкция кожуха значительно снижает ветровую нагрузку и защищает активные элементы антенны от осадков.
◻️ Наличие рефлектора повышает коэффициент усиления.
◻️ Имеет жёсткий кабель RG402 для подключения к аппаратуре.
◻️ Также у нее линейная поляризация. Для изменения направления поляризации антенна может быть закреплена горизонтально или вертикально.
◻️ Широкая диаграмма направленности в горизонтальной и вертикальной плоскости позволяют ее использовать без поворотных устройств.
◻️ Антенна обеспечивает максимальную эффективность при совместной работе с антеннами с линейной поляризацией, допускается совместная работа и с антеннами с круговой поляризацией.
◻️ Может использоваться как для приёма, так и для передачи сигнала.


Технические характеристики :
Волновой сопротивление: 50 Ом
Коэффициент усиления - 6 dBi
Ширина диаграммы направленности:
по горизонтали 70 градусов
Разъём: SMA female

Стоимость:
4.5 тыс.

По вопросам приобретения обращаться сюда @MTNK1

Мы на связи:
🤝 Консультация и приобретение
🔧 Техподдержка
⚙️ Калькуляторы и утилиты или @sector_tech_bot
👍 Отзывы
📱 MAX
🌐 Сайт

Антенна МОКСОН 400 МГц

◻️ Антенна предназначена для использования в составе наземного выносного оборудования радиолинии управления.
◻️ Выпускаются  с центральной частотой 400 МГц.
◻️ Они имеют широкие полосы пропускания около 80 МГц и могут использоваться для аппаратуры работающей в диапазоне 360-440 МГц.
◻️ Ее конструкция представляет собой текстолитовую плату на которой расположены излучающие элементы, благодаря чему антенна имеет компактные размеры, усиление 6 ДБИ и обладает направленными свойствами.
◻️ Антенна имеет линейную поляризацию и рекомендуется для использования в сочетании  с дипольными с антеннами или другими антеннами с линейной поляризацией.
◻️ При установке необходимо соблюдать требование совпадения поляризаций используемых антенн.
◻️ Она оборудована быстросъемным кронштейном, позволяющим менять положение антенны на 90 градусов для выбора поляризации.
◻️ Кронштейн позволяет ее установить на любую вертикальную или горизонтальную поверхность.
◻️ Плоская, компактная и легкая конструкция антенны обеспечивает удобства транспортировки и установки без применения инструментов.

Антенна выпускается в двух исполнениях:
1️⃣ Со встроенным  гибким соединительным кабелем с разъёмом SMA male для подключения к аппаратуре.
2️⃣ С разъёмом SMA male, расположенным на плате антенны.

Технические характеристики:
Тип антенны: МОКСОН
Поляризация: линейная
Диапазон рабочих частот: 360-440 МГц
КСВ при 402 МГц - 1.1
Волновое сопротивление: 50 Ом
Коэффициент усиления: 6 dBi
Ширина диаграммы направленности:
По горизонтали - 120 градусов
По вертикали - 60 градусов
Разъём: SMA female

По вопросам приобретения обращаться сюда @MTNK1

Мы на связи:
🤝 Консультация и приобретение
🔧 Техподдержка
⚙️ Калькуляторы и утилиты или @sector_tech_bot
👍 Отзывы
📱 MAX
🌐 Сайт

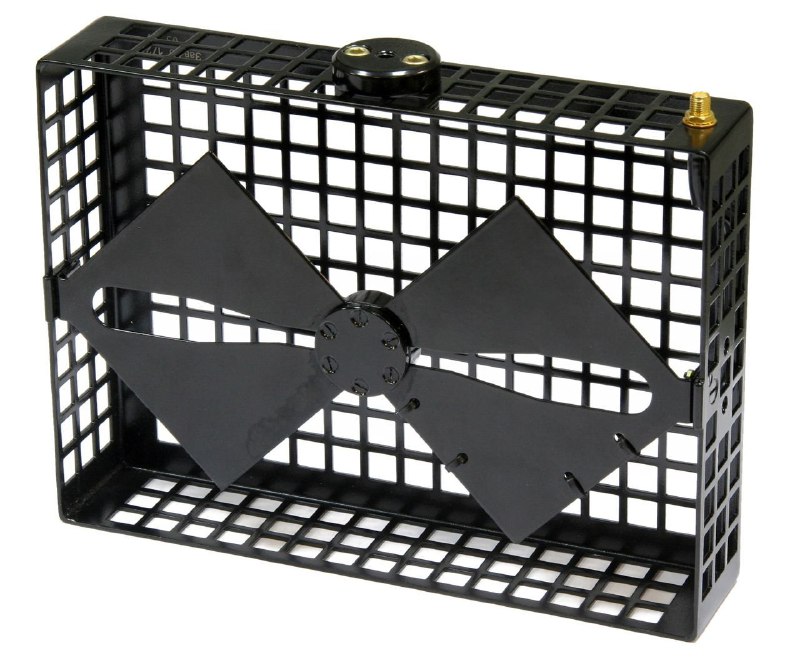

Широкополосная антенна для FPV - «СЕТКА»

◻️ Направленная антенна Харченко обеспечивает
широкую рабочую полосу, позволяющую работать с одной антенны на всех каналах диапазона 1.2, 1.3, 1.4, 1.5 и 1.6
◻️ Сетчатая конструкция рефлектора значительно
снижает ветровую нагрузку.
◻️ Антенна имеет линейную поляризацию. Для
изменения направления поляризации антенна может
быть закреплена горизонтально или вертикально на
мачте с помощью крепления входящего в комплект
поставки. Также антенна имеет съёмное крепление
1/4" для установки на штатив.
◻️ Конструкция антенны рассчитана на длительную
уличную эксплуатацию.
◻️ Широкая диаграмма направленности в
горизонтальной и вертикальной плоскости позволяют
использовать антенну без поворотных устройств.
◻️ Антенна может использоваться для приёма или
передачи сигнала.
◻️ Антенна имеет SMA разъём для подключения
кабеля снижения.

Технические характеристики:
Диапазон рабочих частот: 950–1800 МГц
Ширина полосы: 850 МГц.
Коэффициент усиления: 8.5 дБи.
Разъём SMA-female.
Ширина диаграммы направленности - 70°.
Вертикальная поляризация

По Вашему запросу возможна покраска в оливу без потерь по характеристикам

В комплекте:
- Кабель 1,6м SMA-SMA.
- Крепление на трубу диаметром 20-40мм
