👋 Привет, сетевой друг!

Сегодня разберём как устроена сетевая инфраструктура крупных дата-центров - spine-leaf архитектура которая пришла на смену классическому three-tier.

🟣Классический three-tier: core, distribution, access. Три уровня иерархии, трафик от сервера до сервера идёт через все три. При росте нагрузки узкое место всегда наверху, масштабирование болезненное, east-west трафик (между серверами) делает лишние хопы.

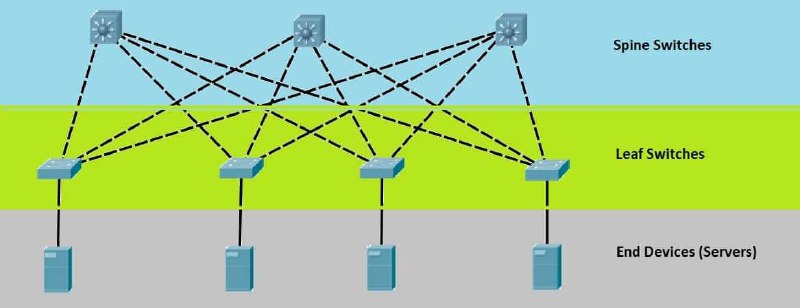

🟣Spine-leaf решает именно это: два уровня вместо трёх. Leaf-свитчи подключаются к серверам, spine-свитчи соединяют все leaf между собой. Каждый leaf подключён к каждому spine - нет единой точки отказа, нет иерархии где трафик собирается наверху.

Spine1  Spine2  Spine3  Spine4
  |  \  / |  \  / |  \  / |
Leaf1 Leaf2 Leaf3 Leaf4 Leaf5
  |     |     |     |     |
Servers Servers ...

🟣Почему это важно для east-west трафика: в современных датацентрах 70-80% трафика идёт между серверами внутри ЦОД, а не наружу. В three-tier этот трафик поднимается до distribution и обратно - лишние хопы и задержка. В spine-leaf любой leaf до любого leaf всегда два хопа через spine.

🟣ECMP (Equal-Cost Multi-Path) - основа балансировки в spine-leaf: каждый leaf видит несколько равнозначных путей до любого другого leaf через разные spine. Трафик балансируется по хэшу из заголовков пакета:

show ip route 10.0.0.0/24
# Видим несколько next-hop через разные spine

show ip ecmp
# Статистика распределения по путям

🟣BGP вместо STP в spine-leaf: классический spanning tree не масштабируется и блокирует резервные линки. В spine-leaf используют BGP (часто eBGP с разными AS на каждом устройстве) или OSPF для маршрутизации — все линки активны, нет заблокированных портов:

router bgp 65001  # leaf1
 neighbor 10.0.0.1 remote-as 65100  # spine1
 neighbor 10.0.0.2 remote-as 65100  # spine2

router bgp 65100  # spine
 neighbor 10.0.0.10 remote-as 65001  # leaf1
 neighbor 10.0.0.20 remote-as 65002  # leaf2

🟣Ограничение spine-leaf и как его решают: классическая топология плохо работает когда нужно L2-связность между leaf (например для vMotion или кластеризации). Решение - VXLAN поверх IP-фабрики с EVPN для управления MAC/IP-адресами через BGP. Leaf инкапсулирует L2-фреймы в UDP/IP, fabric остаётся чистым L3.
