Post #291 1.67K
📌  آموزش نقشه خوانی اسکماتیک پست ۶۳/۲۰ کیلوولت H

🗃پارت 34

[برای گسترش و انتشار تجربه، تخصص و دانش ،علاوه بر عضویت در کانال ، لینک کانال تلگرامی مارا برای دوستان و همکاران خود ارسال کنید☄]



https://t.me/Schematicdiiiagram
https://t.me/Schematicdiiiagram
https://t.me/Schematicdiiiagram


#آموزش_نقشه_خوانی #کریم_دوگوهرانی #۶۳کیلوولتH #نقشه_خوانی_اسکماتیک_پست
  • ❤ 21
  • 👌 1
Post #290 1.7K
Schematic diagram S/S AC-1 - 1.pdf
درود بر شما همراهان گرامی
فایل منتشر شده مربوط به مدارهای AC پست ۶۳کیلولت H می باشد که مبحث آن از روز پنجشنبه ۱۶ خرداد ماه آغاز و در مورد آن صحبت شده است .
لطفا یکبار از صفحه یک به نقشه ها و جدول‌ها نگاه کنید و با توضیحاتی که قبلا داده شده تطبیق دهید .
بزودی بعد از اتمام انتشار مطالب نوشتاری مطابق روش قبلی از روی نقشه ، تحلیل و آموزش نقشه خوانی آغاز می شود.
کماکان سریال Nقسمتی نقشه خوانی پست 63 KV H ادامه دارد.
با ما همراه باشید .
مراقب خود و خانواده عزیز تان باشید.
  • ❤ 20
Post #288 1.59K

Forwarded from Protection and control engineering

🎓 دوره آموزشی حفاظت‌های جریانی (OC - EF - SEF) + آموزش روش تست

📅 تاریخ برگزاری: دوشنبه ۲۰ مرداد ۱۴۰۴
🕗 ساعت شروع: ۲۰:۰۰
🕙 ساعت پایان: حدود ۲۲:۰۰ (بسته به سرعت پیشرفت کلاس)
👥 ظرفیت دوره: فقط ۴ نفر
🎟️ کد تخفیف: ندارد
🔗 لینک ثبت‌نام: [https://mohit.online/event/cmqppd ]

📌 در این دوره، مفاهیم حفاظت‌های جریانی شامل Overcurrent (OC)، Earth Fault (EF)، و Sensitive Earth Fault (SEF) به صورت کاربردی آموزش داده می‌شود. همچنین روش‌های تست این حفاظت‌ها نیز بررسی خواهد شد.
آیدی تماس:
@Roliaj2024
  • ❤ 12
Post #287 1.6K
Schematic diagram S/S این نقشه تک خطی نشان می دهد که ACمورد نیاز یک پست ۶۳/۲۰کیلوولت توسط دو دستگاه ترانس تغذیه داخلی به نام TR1 &TR2 تامین می شود که اتصال ترانسها زیگزاگ /ستاره بوده و ظرفیت هر کدام از آنها ۲۵۰ کیلو ولت آمپر بوده و نول سمت فشار ضعیف نیز به شبکه زمین وصل شده…
......باسبار LVرا برقدار نگه می دارند .
تشخیص اینکه که کدام کلید به همراه کلید کوپلاژ(Q03) در مدار باشد را مدار اینترلاک سیستم CHANGE OVER یا A.T.S که مخفف (AUTO TRANSFER system (SELECTOR می باشد ،تشخیص می دهد.
  • ❤ 12
  • 👌 5
Post #286 1.66K

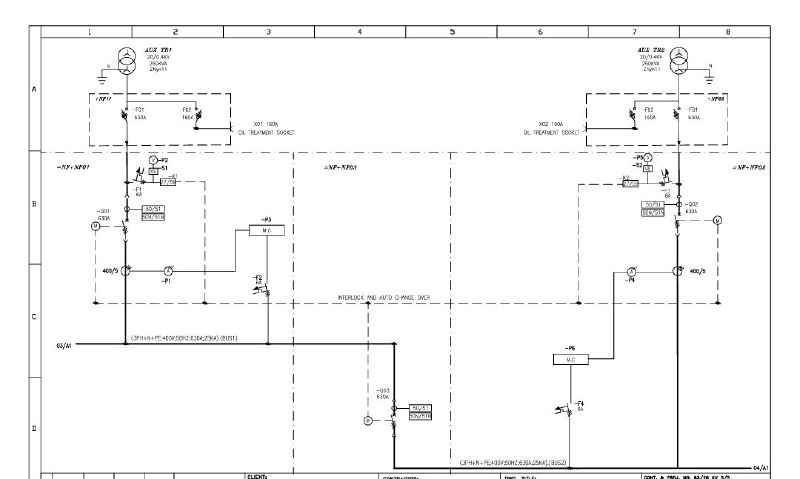

این نقشه تک خطی نشان می دهد که ACمورد نیاز یک پست ۶۳/۲۰کیلوولت توسط دو دستگاه ترانس تغذیه داخلی به نام TR1 &TR2 تامین می شود که اتصال ترانسها زیگزاگ /ستاره بوده و ظرفیت هر کدام از آنها ۲۵۰ کیلو ولت آمپر بوده و نول سمت فشار ضعیف نیز به شبکه زمین وصل شده است .
- تابلوی NF11 در محوطه و نزدیک ترانس مربوطه نصب شده است .
- در تابلوی NF11 دو کلید فیوز سه فاز به نام های F01 و F02 وجود دارند .
- کلید F01 ولتاژ سه فاز ونول را با یک کابل ۴ رشته مناسب به تابلوی AC در اطاق فرمان به نام NF+NF01 متصل می کند .
- کلید F02به یک سوکت سه فاز وصل می شود که برای عملیات تصفیه روغن ترانس ۲ ( وقتی که ترانس ۲ بی برق و تحت تصفیه فیزیکی روغن است ، استفاده می شود.
- در تابلوی NF+NF01 کلید Q01 که اتوماتیک می باشد ولتاژ دریافتی از +NF11را دریافت و به باسبار LV وصل می کند.
همین ترتیب برای ترانس TR2 نیز صدق می کند و ولتاژ دریافتی از تابلویNF 22را دریافت و توسط کلید اتوماتیک Q02به باسبارLVوصل می کند .
----اما و اما همیشه یکی از کلید های Q01 یا Q02می تواند در مدار باشد و همیشه یکی از کلید های یاد شده و با وصل بودن کوپلر Q03......
  • 👌 11
  • ❤ 6
Post #284 1.29K

Forwarded from Schematic diagram S/S

دستگاه هایپات مدل :NG950 با ولتاژ خروجی :
0-60 KV AC
0-80 KV DC
وتوان ۲ کیلوولت آمپر
مناسب برای تست هایپات تابلو و ادوات برقی و کایل های فشار قوی
تولید شده توسط گروه مهندسی تولیدی نیرو گستر
تلفن تماس ، واتساپ و تلگرام : 09123039365
09356205606
dogoharani@yahoo.com
  • ❤ 7
  • 👌 2
Post #283 1.25K

Forwarded from Schematic diagram S/S

دستگاه هایپات مدل NG951 با ولتاژ خروجی :
0-70 KV AC
0-100 KV DC
وتوان ۲ کیلوولت آمپر
مناسب برای تست هایپات تابلو و ادوات برقی و کایل های فشار قوی
تولید شده توسط گروه مهندسی تولیدی نیرو گستر
تلفن تماس ، واتساپ و تلگرام : 09123039365
09356205606
dogoharani@yahoo.com
  • ❤ 8
  • 👌 2
Post #282 1.18K
Schematic diagram S/S ✍🏼"ادامه مطالب مدارهای AC پست" 💡مصارف ترانسهای تغذیه داخلی دو نوع هستند : 1.مصارف سه فاز: 🔹 الکتروموتور فن ها و پمپ های روغن ترانسهای قدرت 🔹الکترو موتور مکانیزم تپ چنجر ترانس های قدرت 🔹شارژر باطریها 🔻(در برخی پستها که از مکانیزم های هیدرولیک یا پنوماتیک…
ترانس زمین چون قرار است جریان برگشتی اتصال زمین از فازها به سمت ترانس قدرت را از خودش عبور دهد پس ظرفیت جریان دهی اش باید بیان شود، لذا ظرفیت یک ترانس زمین را با واحد آمپر (A)بیان می کنند .
مثال : جریان یک ترانس 63/20 کیلوولت ۳۰ MVA در حالت بار کامل ۸۶۷ آمپر باشد ، جریان قابل تحمل ترانس زمین متصل به سمت ۲۰ کیلوولت ترانس را ۱۰۰۰ آمپر در نظر گرفته و نصب می کنند .( اتصال سمت ۲۰ کیلوولت در شبکه فوق توزیع مثلث می باشد )
  • ❤ 9
  • 👍 1
  • 👌 1
Post #281 1.23K
Schematic diagram S/S ✍🏼"ادامه مطالب مدارهای AC پست" 💡مصارف ترانسهای تغذیه داخلی دو نوع هستند : 1.مصارف سه فاز: 🔹 الکتروموتور فن ها و پمپ های روغن ترانسهای قدرت 🔹الکترو موتور مکانیزم تپ چنجر ترانس های قدرت 🔹شارژر باطریها 🔻(در برخی پستها که از مکانیزم های هیدرولیک یا پنوماتیک…

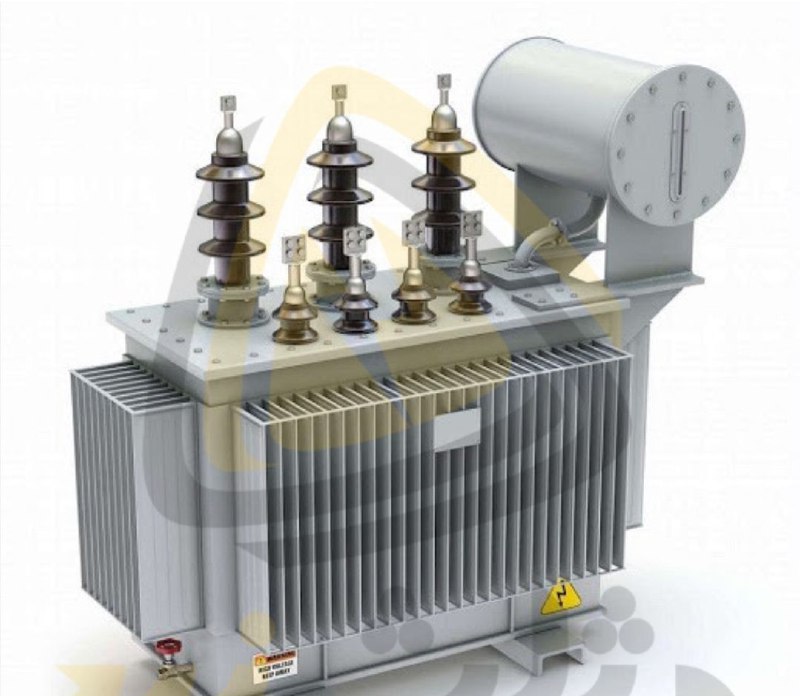

ترانس های تغذیه داخلی چون قدرتش در حد کیلو ولت آمپر است با واحد KVA معرفی می شود
  • ❤ 8
  • 🤩 2
  • 👍 1
Post #280 1.29K
Schematic diagram S/S ✍🏼"ادامه مطالب مدارهای AC پست" 💡مصارف ترانسهای تغذیه داخلی دو نوع هستند : 1.مصارف سه فاز: 🔹 الکتروموتور فن ها و پمپ های روغن ترانسهای قدرت 🔹الکترو موتور مکانیزم تپ چنجر ترانس های قدرت 🔹شارژر باطریها 🔻(در برخی پستها که از مکانیزم های هیدرولیک یا پنوماتیک…
درود بر شما همراهان گرامی
قبل از ورود به نقشه‌ های شماتیک ،توضیح و دانستن مواردی که گفته می شود برای فراگیران بسیار ضروری می باشد و باید بدانند که هر مدار چه مصارفی را تامین و یا به چه منظوری ایجاد شده است.
  • ❤ 14
  • 👏 1
Post #279 3.94K
✍🏼"ادامه مطالب مدارهای AC پست"

💡مصارف ترانسهای تغذیه داخلی دو نوع هستند :
1.مصارف سه فاز:
🔹 الکتروموتور فن ها و پمپ های روغن ترانسهای قدرت
🔹الکترو موتور مکانیزم تپ چنجر ترانس های قدرت
🔹شارژر باطریها
🔻(در برخی پستها که از مکانیزم های هیدرولیک یا پنوماتیک برای بریکر ها استفاده شده از الکتروموتور های ACسه فاز برای تامین نیروی مکانیکی مورد نیاز مکانیزم های بریکر ها و حتی برای الکتروموتور مکانیزم سکسیونرها استفاده شده است )🔺

2. مصارف تک فاز
🔸 روشنایی محوطه که البته برای توزیع صحیح و متوازن جریان برای چند چراغ از یک فیدر سه فاز استفاده و آنرا بین چراغ های تک فاز توزیع می کنند .
🔸روشنایی داخلی اطاق های پست
🔸پمپ های آب در صورت وجود
🔸 دستگاه‌های سرد کننده و گرم کننده تهویه هوای پست که البته در هنگام توزیع AC، بارها به نحوی باید بین فازها تقسیم شوند تا بار ACبصورت متعادل بین فازها توزیع شود.
ولتاژ AC مورد نیاز برای روشنایی و هیتر تابلوهای محوطه و مکانیزم های بریکر ، تابلوهای فرمان ، حفاظت ، اندازه گیری و ... تابلوی فیدرهای فشار متوسط (۲۰ یا۳۳ کیلوولت)
🔸برای هیتر تانک های آب مقطر ترانس زمین در صورت وجود
  • ❤ 20
Post #278 3.45K
✍🏼"مطالبی چند در باب نقشه خوانی پستها"

🗺نقشه های پست به چند بخش تقسیم بندی می شوند:

📌نقشه های مدار تامین و توزیع AC پست؛

🟢برای تامین ولتاژ تغذیه ACپست از ترانسهای مصرف داخلی که در پستهای انتقال و فوق توزیع و معمولا از سمت فشار ضعیف ترانس های قدرت انرژی مورد نیاز را با ولتاژ ۲۰ یا گاها ۶۳ کیلوولت دریافت و تبدیل به ۴۰۰ ولت سه فاز و یک نول می کند ،استفاده می شود.

🔹معمولا به تعداد ترانس قدرت در پست ،ترانس تغذیه داخلی پیش بینی و نصب می شود .
-نقشه های AC از ابتدای ترانس های تغذیه داخلی ، باسبارها ، کلیدهای اصلی و فرعی را نشان می دهند.

🔸 برای اینکه از کدام ترانس تغذیه داخلی استفاده شود ، مدار چنج اور اتوماتیک پیش بینی و اجرا می شود که در نقشه های AC طراحی و دیده می شود .

🔻نقشه های AC پست و تسلط بر خواندن آنها راهی است برای ورود به دیگر نقشه های پست و در واقع دروازه ورودی به نقشه های شماتیک می باشد .
  • ❤ 19
Post #277 2.42K
همراهان گرامی که به تازگی به جمع ما در کانال شماتیک دیاگرام پیوسته اید

🗂 دوره عیب یابی مدار فرمان مکانیزم بریکر مدل:BLK222 ساخت شرکت پارس سوئیچ , ABB , HITACHI AND AREVA به طور کامل در اختیار همکارانی قرار گرفت که ثبت‌نام کردند.

✅ضمنا کسانی که تاکنون این پکیج را دریافت نکرده اند نیز می توانند برای اطلاع از شرایط و تهیه دوره به شکل کامل به ID ادمین پیام دهند:
👇🏽
@F_2goharani
  • ❤ 8
  • 🤩 4
Post #275 1.35K
https://www.linkedin.com/posts/ashishshormadipta_currenttransformer-powersystemprotection-activity-7357966512810307584-bOZK?utm_source=social_share_send&utm_medium=android_app&rcm=ACoAAA7aBJABS89g6oHNFEg3zhdlSDG5vMxfwho&utm_campaign=share_via
Linkedin 🔥 Ever seen a protection relay misoperate or energy meter give wild readings — all because of one small device? | Ashish Shorma… 🔥 Ever seen a protection relay misoperate or energy meter give wild readings — all because of one small device? That device might be the most underestimated component in power systems: the Current Transformer (CT). 💡 CTs may be compact, but they carry the…
  • ❤ 8
Post #274 1.26K
📌  آموزش نقشه خوانی اسکماتیک پست ۶۳/۲۰ کیلوولت H

🗃پارت ۳۳

[برای گسترش و انتشار تجربه، تخصص و دانش ،علاوه بر عضویت در کانال ، لینک کانال تلگرامی مارا برای دوستان و همکاران خود ارسال کنید☄]



https://t.me/Schematicdiiiagram
https://t.me/Schematicdiiiagram
https://t.me/Schematicdiiiagram


#آموزش_نقشه_خوانی #کریم_دوگوهرانی #۶۳کیلوولتH #نقشه_خوانی_اسکماتیک_پست
  • 👌 6
  • ❤ 5
  • 🤩 2
Post #273 1.41K
📌  آموزش نقشه خوانی اسکماتیک پست ۶۳/۲۰ کیلوولت H

🗃پارت ۳۲

[برای گسترش و انتشار تجربه، تخصص و دانش ،علاوه بر عضویت در کانال ، لینک کانال تلگرامی مارا برای دوستان و همکاران خود ارسال کنید☄]



https://t.me/Schematicdiiiagram
https://t.me/Schematicdiiiagram
https://t.me/Schematicdiiiagram


#آموزش_نقشه_خوانی #کریم_دوگوهرانی #۶۳کیلوولتH #نقشه_خوانی_اسکماتیک_پست
  • ❤ 14
Post #272 1.46K
📌  آموزش نقشه خوانی اسکماتیک پست ۶۳/۲۰ کیلوولت H

🗃پارت ۳۱

[برای گسترش و انتشار تجربه، تخصص و دانش ،علاوه بر عضویت در کانال ، لینک کانال تلگرامی مارا برای دوستان و همکاران خود ارسال کنید☄]



https://t.me/Schematicdiiiagram
https://t.me/Schematicdiiiagram
https://t.me/Schematicdiiiagram


#آموزش_نقشه_خوانی #کریم_دوگوهرانی #۶۳کیلوولتH #نقشه_خوانی_اسکماتیک_پست
  • ❤ 15
  • 🤩 3
