Есть ли в Китае локальная альтернатива Nvidia H200?

В Китае есть уже несколько производителей чипов ИИ, но параметры их продукции отстают от того, что могут предложить «отечественные производители».

Даже топовый Huawei Ascend 910C проигрывает H200 в вычислительной мощности и в пропускной способности.

Процессор 910C обеспечивает суммарную вычислительную мощность (TPP) 12 032, по сравнению с 15 840 у H200, и имеет пропускную способность памяти 3,2 терабайта в секунду против 4,8 ТБ/с у H200. Такие оценки представил «Институт Прогресса» (Institute for Progress, IFP), США.

Альтернативы еще слабее: новый процессор Siyuan 590 от Cambricon (688256.SS) и BW1000 от Hygon отстают от Huawei 910C по производительности.

А вот с H20 китайские ИИ-чипы вполне могут потягаться.

Согласно июльскому отчету Bernstein, процессор Huawei 910B обеспечивает суммарную вычислительную мощность в 5120, превосходя показатель H20 в 2368. Процессор Cambricon Siyuan 590 с показателем TPP в 4493 также превосходит H20.

Также следует отметить, что в активе Nvidia есть не только вычислительная мощность, но и мощная экосистема вокруг программной платформы CUDA. И это - одна из причин, из-за которой китайские компании зачастую продолжают довольствоваться даже более слабыми американскими чипами «для Китая» хотя в теории могли бы использовать китайские.

В сентябре 2025 года Huawei представила дорожную карту разработки чипов ИИ, анонсировав 4 новых продукта на следующие 3 года:

🔹 Ascend 950PR будет выпущен в 1q2026
🔹 за ним последует вариант с большим объемом памяти, 950DT, в 4q2026
🔹 Ascend 960 запланирован на 4q2027
🔹 Ascend 970 — на 4q2028

По данным сентябрьского отчета Bernstein, вычислительная мощность Ascend 960 примерно соответствует H200. Однако она обладает значительно большей пропускной способностью межсоединений — 2200 ГБ/с по сравнению с 900 ГБ/с у H200.

Более высокая пропускная способность межсоединений обеспечивает более быструю связь между чипами в многочиповых системах, что критически важно для обучения больших моделей ИИ. Это свидетельство того, что Huawei отдает приоритет скорости сети, а не чистой вычислительной мощности. Что логично.

H200 почти в 6 раз мощнее, чем H20. И ведь это сравнительно старая система (Hopper, 2022). Представленная в 2024 году Blackwell заметно мощнее.

По данным, опубликованным компанией ранее в этом месяце, новейший сервер Nvidia для ИИ, в котором размещено 72 чипа Blackwell в одном компьютере, повышает производительность некоторых моделей ИИ в 10 раз по сравнению с серверами H200.

Согласно отчету, опубликованному в воскресенье независимым аналитическим центром Institute for Progress (IFP), чип Blackwell, используемый в настоящее время американскими компаниями, занимающимися ИИ, примерно в 1,5 раза быстрее чипов H200 при обучении систем ИИ и в 5 раз быстрее при выполнении задач вывода.

@RUSmicro по материалам Reuters

🇷🇺 Регулирование. Россия

Минпромторг предложил продлить на 2 года срок действия субсидий

Об этом узнали в CNews. Если соответствующие поправки в ПП 308 от 9.03.2022 будет принято, это коснется госпрограмм «Развитие электронной и радиоэлектронной промышленности» и «Научно-технологическое развитие».

Получить продление смогут не все, есть ряд критериев, которые позволят претендовать на отсрочку. В частности, это такие основания, как гособоронзаказ, наличие сертификата ТПП об обстоятельствах непреодолимой силы или если мобилизовано более 15% численности сотрудников предприятия.

В целом это важное и необходимое регуляторное воздействие – бизнесам, столкнувшимся с проблемами, не зависящими от их контроля, типа санкций, нужно понимание и шаги навстречу со стороны государства. Несколько смущает избирательность мер, далеко не все получатели субсидий, пострадавших по таким причинам, подпадают под действие одного из перечисленных критериев.

@RUSmicro

🇰🇷 Землетрясения и микроэлектроника. Япония

Последствия землетрясения в Японии – TEL и Rapidus не пострадали, а что с Kioxia?

Серьезное землетрясение в японском регионе Тохоку, случившееся вчера в 23:15 по местному времени, вызвало опасение – не пострадали ли японские производители микроэлектроники. В частности, по данным китайского издания ICsmart, наиболее пострадавшими стали южное побережье Хоккайдо, а также префектуры Аомори и Иватэ. Иватэ - ключевой центр полупроводниковой промышленности в регионе Тохоку, где расположены крупные предприятия таких компаний, как Tokyo Electron и Kioxia.

Tokyo Electron сообщает об отсутствии последствий землетрясения.

Как отмечает японское издание ITmedia, компания Tokyo Electron сообщила, что 2 её предприятия — офис Tokyo Electron Technology Solutions в городе Осю префектуры Иватэ и Tokyo Electron в районе Курокава префектуры Мияги — не пострадали от землетрясения магнитудой более 6 и продолжают работать в штатном режиме. В сообщении ITmedia также говорится, что офис в Тохоку разрабатывает оборудование для нанесения плёнок на пластины в процессе производства полупроводников (ПХО), а Tokyo Electron в Мияги — оборудование для травления этих плёнок по схемам после нанесения (ПХТ).

Завод Rapidus в Хоккайдо остался невредим.

Фаб Rapidus по производству 2-нм пластин расположен в городе Титосэ (регион Хоккайдо, Япония), где сейсмическая интенсивность достигла 5 баллов. По данным Hokkaido Shimbun, Rapidus заявила, что её завод в Титосэ от землетрясения не пострадал, ни персонал, ни оборудование.

А что с Kioxia?

Что касается крупнейшего японского производителя NAND-памяти Kioxia, ICsmart отмечает, что в префектуре Иватэ основные производственные площадки компании — Fab 1 и Fab 2 — расположены в городе Китаками, где сейсмическая интенсивность достигала 4-5 баллов. Сейчас K1 Fab в Китаками где толчки достигали 5 баллов закрыт для проверки, это может быть признаком того, что часть пластин, находившихся в производстве, получили повреждения.

Если фабрики Kioxia по производству NAND-памяти в Китаками действительно затронуты, это может усугубить текущий дефицит NAND-памяти и приведет к дополнительному росту цен. Впрочем, судя по отсутствию проблем у Tokyo Electron и Rapidus, все должно быть более-менее в порядке.

Помимо Kioxia, по данным ICsmart, в префектуре Иватэ также работает фаб Toshiba, который производит микропроцессоры и датчики изображения. Штаб-квартира и завод Japan Semiconductor Corporation (JSC) также расположены в городе Китаками, где компания в основном производит системные микросхемы, аналоговые полупроводники и силовые полупроводниковые компоненты. Затронуло ли эти производство землетрясение пока не ясно.

Сверхточное полупроводниковое производство критически уязвимо к сейсмическим колебаниям: даже кратковременная остановка зачастую ведёт к потере партий дорогостоящих пластин, а для восстановления работы требуются сложная наладка оборудования, что создаёт длительные разрывы в глобальных цепочках поставок ключевых компонентов. Это мы знаем по опыту землетрясений в Японии в 2011, 2016, 2021 и 2022 годах.

@RUSmicro по материалам Mobile World Live

🇺🇸 🇨🇳 Чипы ИИ. Геополитика и микроэлектроника. США. Китай

Правительство США одобрило продажи чипов Nvidia H200 в Китай

Одобрение касается экспорта чипов «проверенным клиентам» с уплатой 25% с выручки от продаж в бюджет. Это одобрение отменяет ранее установленные ограничения на поставку в Китай передовых ИИ-чипов.

Новое разрешение не распространяется на передовые чипы Nvidia Blackwell и Rubin, но распространяется также на AMD, Intel и других американских производителей чипов.

Для обеспечения национальной безопасности требуются проверки со стороны Минторга США. Партии чипов, предназначенные для продажи в Китай, должны будут прежде направляться с Тайваня, где их производит TSMC в США для инспекции в целях «национальной безопасности».

Можно предположить, что американцы пошли на этот шаг, чтобы не дать китайским потребителям «сорваться с крючка» американских технологий, переходя на китайские решения, например, от Huawei.

Это разрешение немало порадует Nvidia, для которой оно обещает немалую дополнительную выручку.

Чип H200 обеспечивает значительно большую пропускную способность памяти, чем H20, но все же уступает новым флагманским чипам Nvidia Blackwell.

Американские планы противоречат обнародованному в сентябре 2025 года китайским регулятором распоряжению в адрес отечественных технологических компаний прекратить закупки чипов Nvidia ИИ.

Интересно, что и в США есть недовольные очередной успешной попыткой Nvidia пробить брешь в заборе ограничений, призванных сдерживать развитие ИИ в Китае, например, сенатор Элизабет Уоррен.

В любом случае у Китая теперь появилось больше возможностей для маневра – где-то можно продолжать форсированный переход на чипы собственного производства, а где-то получится воспользоваться американскими H200, более современными и в 5-6 раз более быстрыми, чем H20, которые в Китае практически не пользовались спросом.

Несмотря на провал H20 и в целом курс Китая на импортзамещение чипов ИИ, в Nvidia ведут разработку B30A – «усеченную» версию Blackwell.

В целом решение правительства США можно считать тактическим ходом, попыткой сохранить технологический разрыв. Для Nvidia это попытка выжать хоть что-то напоследок с ускользающего на глазах гигантского рынка Китая.

@RUSmicro

📈 Оценки и прогнозы. Мир

Мировые продажи полупроводников в октябре 2025 года выросли на 4,7% месяц к месяцу

Такие оценки предлагает SIA со ссылкой на данные WSTS. В абсолютном выражении – это $72.5 млрд (+4.7% к сентябрю 2025 и +27.2% год к году). Оценки строятся на основе скользящего среднего за 3 месяца. Считается, что на долю SIA приходится 99% выручки полупроводниковой отрасли США и почти 2/3 компаний, производящих микросхемы за пределами США.

В октябре 2025 года мировые продажи полупроводников продолжили расти, превысив показатели сентября и значительно опередив октябрь 2024 года. Рост по-прежнему обусловлен продажами в Америке и Азиатско-Тихоокеанском регионе. Осенний прогноз WSTS на 2025 год предсказывает рекордный рост мирового рынка в 2025 году, а объем продаж к 2026 году, по прогнозам, приблизится к $1 трлн.

В региональном разрезе продажи в октябре 2025 года в годовом исчислении выросли в Северной и Южной Америке (59,6%), Азиатско-Тихоокеанском регионе/Всех остальных регионах (24,8%), Китае (18,5%) и Европе (8,3%), но снизились в Японии (-10,0%). Помесячные продажи в октябре выросли в Азиатско-Тихоокеанском регионе/Всех остальных регионах (7,2%), Китае (4,4%), Северной и Южной Америке (3,5%), Европе (3,5%) и Японии (0,6%).

Кроме того, SIA сегодня одобрила прогноз WSTS по мировым продажам полупроводников на осень 2025 года, согласно которому годовые продажи в 2025 году вырастут на 22,5% и достигнут $772,2 млрд. В 2026 году мировые продажи, по прогнозам, достигнут $975,4 млрд, что выше весеннего прогноза в $760,7 млрд.

@RUSmicro

🇷🇺 РЗЭ. Магниты. Производственные проекты. Россия

Росатом готовится к производству в России магнитов из РЗЭ

Росатом МеталлТех в качестве интегратора собирается постепенно нарастить крупнотоннажное производство постоянных магнитов Nd-Fe-B в Глазове, Удмуртия.

В рамках подготовки к этому компания заключила соглашение с Соликамским магниевым заводом (СМЗ), Пермский край, который также входит в Росатом. На этом предприятии выпускаются соединения РЗЭ, ниобий и тантал, магний и титан. В рамках соглашения завод будет поставлять неодим (Nd) и празеодим (Pr), которые необходимы для производства современных магнитов.

Пока что в Соликамске еще только создается производство по выделению этих металлов из концентрата. Прошел экспертизу проект первой очереди комплекса.

После того, как СМЗ начнет выпуск неодима и празеодима, Росатом МеталлТех будет их закупать в оговоренном объеме и с оговоренными сроками поставки (можно, наверное, говорить о «якорном контракте»).

Стороны также планируют совместно разрабатывать продукты, основанные на РЗЭ.
Также предусматривается рециклинг отходов производства Росатом МеталлТех на СМЗ.

На сегодня зависимость России от импорта РЗЭ весьма значительна, доля в мировом производстве РЗЭ совсем невелика, ее оценивают примерно в 1%.

Когда планы компаний будут выполнены, впору будет говорить о создании в нашей стране производственной цепочки о руды до магнитов и далее до изделий. Но за все приходится платить. В данном случае, платой будет более высокая стоимость российских РЗЭ, чем сейчас, пока они закупаются за рубежом, в основном в Китае. Сейчас принято говорить о том, что для стратегических проектов экономическая целесообразность вторична, но экономика, когда ее считают вторичной, любит о себе напоминать различными не очень приятными проявлениями.

Не решена пока что и проблема с добычей и производством в России таких РЗЭ как диспрозий и тербий, а они нужны для производства высокотемпературных магнитов.

@RUSmicro

🇮🇳 🇺🇸 Контракты. Партнерства. Индия

Индийская Tata Electronics будет выполнять заказы Intel на поставку чипов?

Intel может выступить покупателем микросхем, к производству которых готовится индийская группа Tata Electronics, сообщает Reuters. Новость представляется мне сомнительной. Зачем бы Intel, находящейся в непростом положении, инвестировать в Индии, тем более, когда речь идет о фабе с далеко не новыми технологиями. Такие чипы годятся для силовой электроники, для промышленной электроники, но не для смартфонов или серверов ИИ.

Производственные планы компании Tata Electronics основываются, прежде всего, на планах инвестировать около $10.1 млрд в строительство первого в Индии производства микросхем в Дхолере, Гуджарат (в партнерстве с тайваньской PSMC) с планами коммерческого запуска в 2029-2030 году. Техпроцессы – от 28 нм.

Также Tata сооружаются мощности по сборке и тестированию микросхем (OSAT/ATMP) в Джагироаде, Моригаон, Ассам, с инвестициями в $3.2 млрд.

Ранее Tata Group подписала соглашение с американским производителем Analog Devices (ADI) об изучении возможностей производства полупроводниковой продукции в Индии. Tata вела переговоры и с европейской NXP.

@RUSmicro

🇷🇺 Фотоника. Производственные мощности. Россия

В Зеленограде открылся Московский центр фотоники

Если раньше заявлялось, что производственная мощность центра составит 100 тысяч ФИС в год, в новых сообщениях говорится уже о способности выпустить до 500 тысяч «инновационных изделий в год». Впрочем, до июня 2026 года предприятие будет работать в тестовом режиме, запуск в промышленную эксплуатацию намечен на лето 2026 года.

Площадь центра составит 26.7 тыс. кв. м. Центр оснащен 57 единицами высокотехнологичного оборудования и «чистыми комнатами» высших классов чистоты (ISO 5 и ISO 6).

В МЦФ будет поддерживаться сразу три технологии: Фосфид-индиевая (InP), кремний-германиевая (SiGe), кремний-на-изоляторе (SOI).

Создание центра обеспечила в том числе субсидия Минпромторга в размере 2.512 млрд руб.

Предприятие сотрудничает, в частности, с Московской испытательной лабораторией микроэлектроники (МИЛМ), АО НЗПП Восток.

ФИС – ключевые компоненты для связи 5G/6G, ЦОД, биомедицины и квантовых вычислений.

Успех проекта будет зависеть от способности нового предприятия обеспечить стабильное качество, высокий выход годных.

@RUSmicro

🇰🇷 Производственные мощности. Участники рынка. Производство памяти. Корея

SK Hynix планирует вложить около $540 в строительство 4-х новых мегафабов в Йонине

Рост стоимости проекта с первоначальных $85 млрд до фантастических $540 млрд (по другим данным до $490 млрд) связывают с удорожанием материалов и выросшим масштабом проектов – площадь чистых помещений выросла более, чем на 50%, при этом каждый из четырех новых фабов будет равен по площади шести современным фабрикам MX15X, построенным в Чхонджу.

Конечно же, эти мощности предназначены в основном для выпуска микросхем, необходимых производителям ИИ-ускорителей. Помимо HBM, кластер будет выпускать высокопроизводительные серверные модули, включая MRDIMM и 3DS RDIMM, на базе передового 1c-процесса. Кроме того, компания планирует наращивать производство HBM за счет перераспределения части мощностей с обычной DRAM.

Сроки проекта растянуты до 2046 года, однако первый фаб планируется запустить уже весной-летом 2027 году, что позволит быстро отреагировать на текущий высокий спрос.

Компания SK hynix демонстрирует рекордную прибыль благодаря спросу на память для ИИ. По итогам первых трёх кварталов 2025 года её операционная прибыль составила 28 трлн вон.

Компания делает стратегическую ставку на то, что спрос на высокопроизводительную память (HBM) будет только расти, и строит фабрики, которые станут основой её производства на следующие 20 лет.

@RUSmicro

🇷🇺 РМ и РЗЭ. Россия

В России создадут кластер по переработке критических металлов

В Ангаро-Енисейском макрорегионе планируется «сибиризация» - формируется кластер глубокой переработки цветных, редких и редкоземельных металлов (РМ и РЗЭ) в рамках нацпроекта Химия и новые материалы. Общий объём инвестиций в проект оценивается более чем в 700 миллиардов рублей, а на первом этапе будет создано не менее 3,5 тысяч рабочих мест, требующих высокой квалификации сотрудников.

В Красноярском крае будет действовать научно-технологический и координационный центр (на базе СФУ и СО РАН).

Иркутская область с ее месторождениями будет выступать основной производственно-ресурсной базой. Часть производств разместится в Хакасии и Тыве. Земельные участки под будущие производства и научные площадки уже определены, это более 3 тыс. га.

Ключевая идея весьма разумна – отход от модели простого экспорта сырья. Кластер должен позволить связать промышленность, науку и образование.

В рамках кластера, в частности, должны получить развитие такие востребованные направления, как материалы для полупроводников и микроэлектроники, силовая электроника. Но не только, среди других перспективных направлений перечисляются ИИ, робототехника, энергетика, 3D-печать. Запуск первых объектов кластера запланирован уже на 2027 год.

Чтобы обеспечить логистику проекту, планируется развивать транспортную инфраструктуру, Центрально-Евразийский транспортный коридор и Северный широтный ход. Для решения кадровых вопросов планируется создание в Сибири новых научных школ.

@RUSmicro

🇷🇺 Электроника для телекома. Волоконно-оптические трансиверы. SFP-модули. COB. Россия

Future Technologies открыла в Новосибирске производство волоконно-оптических трансиверов по технологии chip-on-board

В конце ноября 2025 года компания запустила цех по производству волоконно-оптических трансиверов по технологии chip-on-board (COB). В рамках этого метода упаковки, кристалл без собственного корпуса устанавливается непосредственно на печатную плату (эта технология позволяет производить трансиверы вплоть до 400G). Установленный кристалл защищают специальным герметиком («каплей»). Считается, что СОВ позволяет обеспечить хороший теплоотвод, а также экономит место на плате и упрощает/удешевляет производство.

По заявлению компании, на ее продукцию приходится порядка 40-45% российского рынка в-о трансиверов. С запуском нового цеха, компания надеется поднять эту долю до 70%.

Future Technologies (FT) выполняет полный цикл производства – от разработки до сборки и тестирования готовых модулей. Ежемесячный объем производства – 30 тысяч единиц, открытие нового цеха удваивает производственные мощности.

Компания Future Technologies создана в Новосибирске в 2010 году, в 2017 году было запущено производство волоконно-оптических трансиверов. Бренд компании – ФайберТрейд. Это один из первых российских производителей SFP-модулей (один из распространенных видов волоконно-оптического трансиверов).

Другие участники рынка оптоволоконных трансиверов: ФТИ Оптроник (бренд Optronic) – производитель различных оптических трансиверов (SFP Copper, SFP, SFP+, XFP, SFP28, QSFP+, CFP, QSFP28, 1x9, GBIC, X2); T8 – компания, которая разработала ряд DWDM платформ и тоже занимается разработкой SFP/XSFP.

@RUSmicro

📎 Посмотреть фотографии производства можно здесь

🇷🇺 Материалы. Фольгированный текстолит. Россия

В Коледино освоили производство фольгированных материалов и препрегов для электроники

В начале 2025 года предприятие Винтех, резидент индустриального парка Industrial City - Коледино, что в подмосковном Каледино, освоило изготовление электротехнических стеклотекстолитов для машиностроения и промышленности, а к ноябрю 2025 года здесь был налажен выпуск фольгированных материалов для электроники. Оборудована чистая комната. Также здесь производятся препреги и другие материалы под торговой маркой Элимтех. Объем инвестиций в запуск производства составил 100 млн рублей. Об этом рассказывает Technoomsk.

В частности, здесь производят такие материалы как Элимтех МБ-155 и МБ-175 с повышенной температурой стеклования (155°C и 175°C против стандартных 135°C). Это снижает деформацию плат при нагреве и позволяет использовать бессвинцовую пайку, что важно для высокоточной электроники (5-го класса).

Проектная мощность предприятия позволяет выпускать 20 тонн продукции в месяц, что эквивалентно 4800 листам высококачественных фольгированных материалов. Мощности Винтеха в пересчете на квадратные метры рассчитаны на выпуск до 156 000 кв. метров материала в год. Заявляется техническая возможность увеличения объемов производства в 2 раза.

Рынок фольгированного стеклотекстолита в России в 2025 году оценивается примерно 1,2 млн кв. м, на 81% он обеспечивается закупками из-за рубежа, и лишь 19% спроса — около 230 000 квадратных метров обеспечивает отечественное производство. Из последней цифры 70% производится из импортных материалов.

@RUSmicro

🇷🇺 Материалы. Господдержка. Россия

Минпромторг выделил еще 4 млрд на освоение производства материалов для микроэлектроники

Соответствующие конкурсы были проведены в ноябре 2025 года, сообщает CNews.

В частности:

🔹 Комплектующие на основе графита для установок эпитаксиального и кристального производства (792,2 млн).
🔹 Производство электролита для формирования медных проводников (325 млн).
🔹 Разработка фтор-смесей для техпроцессов, используемых в полупроводниковом производстве (215 млн).
🔹 Трифторид азота (550 млн)
🔹 Особо чистый фтороформ (330 млн)
🔹 Тетрафторметан (400 млн)
🔹 Фоторезист для контактных окон (549 млн)
🔹 Фоторезисты для литографии (390 млн)
🔹 Цериевая суспензия для щелевой изоляции (490 млн)

Завершение работ намечено на конец 2028 года.
К 2030 году ставится задача по замещению около 70% оборудования и материалов для производства микроэлектроники.

@RUSmicro

🇷🇺 Измерительное оборудование. Россия

Правительство Москвы и Микрон создают комплексную лабораторию МИЛМ в ОЭЗ Технополис Москва

В ОЭЗ Технополис Москва создается Московская испытательная лаборатория (МИЛМ) для резидентов и всех компаний, заинтересованных в проведении анализов и комплексных испытаний химических материалов и электронных компонентов, а также их сертификации.

Лабораторный комплекс МИЛМ включает 2 направления: испытательную лабораторию электронных компонентов и аналитическую лабораторию химических материалов. Цель создания – полное импортозамещение услуг иностранных лабораторий и сертификационных центров, задействованных в исследованиях химических материалов, испытаниях и сертификации электронных компонентов.

На базе химической лаборатории планируются к реализации технологии химического анализа особо чистых химических материалов и специальных электронных газов, критически важных для производства микроэлектроники, а также используемых в фармацевтике. Испытательная лаборатория позволит проводить комплексные испытания микросхем и модулей.

«На объекте будет установлено более 70 единиц высокоточного специализированного оборудования, из которых 32 установки – отечественного производства. Площадь предприятия – свыше 1,1 тыс. м². В лаборатории будут работать более 40 квалифицированных специалистов инженерных и химических специальностей», - сообщила Гульнара Хасьянова, генеральный директор АО Микрон.

В аналитической лаборатории химических материалов будут проводится анализы чистых и сверхчистых химических газов (включая специальные электронные газы) для производства микроэлектроники, защищенный отбор проб сверхчистых и чистых химических материалов из транспортной тары, анализы деионизованной воды, анализы на содержание драгоценных металлов – на ультранизких концентрациях, а также анализы для экологического контроля промышленных выбросов, литографических материалов, прекурсоров. Испытательная лаборатория электронных компонентов будет проводить измерение параметров микросхем, разрушающий и неразрушающий физико-технические анализы, контроль конструкций электронных компонентов, испытания на воздействие окружающей среды, статического электричества, а также осуществлять разработку и согласование в надзорных организациях и государственных органах программ и методик проведения испытаний.

Начало работы Московской испытательной лаборатории микроэлектроники Микрона на территории ОЭЗ Технополис Москва в Зеленограде намечено на 1q2026.

@RUSmicro

🇷🇺 Экспорт. Производственное оборудование. Россия

СИТ-210 выходит за границы: НИИЭТ поставляет «умные» испытательные стенды в Беларусь

Научно-исследовательский институт электронной техники (АО НИИЭТ, входит в ГК Элемент) продолжает укреплять технологическое сотрудничество с партнерами по ЕАЭС. В ближайшее время модернизированные испытательные стенды СИТ-210 будут отгружены белорусскому производителю электронных компонентов — ОАО Интеграл. Эта поставка подчеркивает растущий спрос на российское высокотехнологичное оборудование и его соответствие строгим промышленным требованиям.

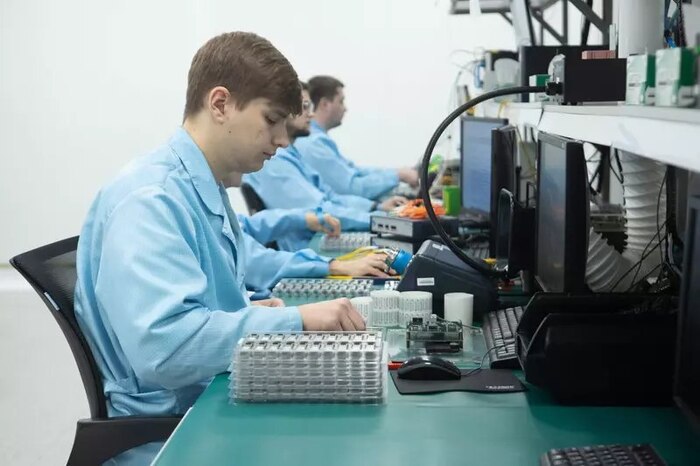

Стенд СИТ-210 — это оборудование для контроля надежности электронных компонентов. Он предназначен для проведения термоэлектротренировки и испытаний на безотказность интегральных микросхем, которые используются в различных отраслях: от автомобилестроения и медицинской техники до промышленной автоматики.

Оборудование, поставляемое в Минск, было доработано под индивидуальные задачи заказчика. Главным усовершенствованием стала замена трех экранов с кнопками на один большой сенсорный дисплей. Дополнительной опцией стали встроенные источники бесперебойного питания, которые до 10 секунд поддерживают процесс испытаний при кратковременном отключении электроэнергии, что исключает порчу дорогостоящих образцов и потерю данных.

Ключевые характеристики

▫️Принцип теплообмена – воздушный, что позволяет использовать весь объем камеры;
▫️Температура воздействия – до +150°C;
▫️Вместимость: до 21 платы, на каждой из которых может размещаться от 10 до 50 микросхем

Эта поставка оборудования НИИЭТ в Беларусь – не первая для предприятия. Среди известных российских потребителей этого оборудования — Новосибирский завод полупроводниковых приборов (АО «НЗПП Восток»).

Экспортная доля выручки для российского производителя сегодня — это индикатор его устойчивости, технологической зрелости и стратегической независимости. Это механизм преодоления ограничений внутреннего рынка, инструмент повышения глобальной конкурентоспособности и обязательный элемент долгосрочной стратегии развития в новой экономической реальности. Успех на внешних рынках становится вопросом не только прибыли, но и выживания в качестве технологически развитой компании. Да и государство ставит амбициозные цели по наращиванию экспорта именно готовой продукции с высокой добавленной стоимостью (машины, оборудование, ИТ-решения).
