Очередной ремонт флипера, но на этот раз после другого "Сервиса" По словам владельца его мурыжили 2 месяца и вернули без ремонта. Не смотря на уверения ремонтника, платы не были отмыты должным образом и гнили под камнем не было, так как все пятаки целые, а вот под КП гнили было много, да и на плате RFID позже был найден гнилой пятак, но не будем забегать вперёд) Состояние устройства было плачевное мягко говоря, подсветку видимо снимали феном и оплавили рассеиватель подсветки.

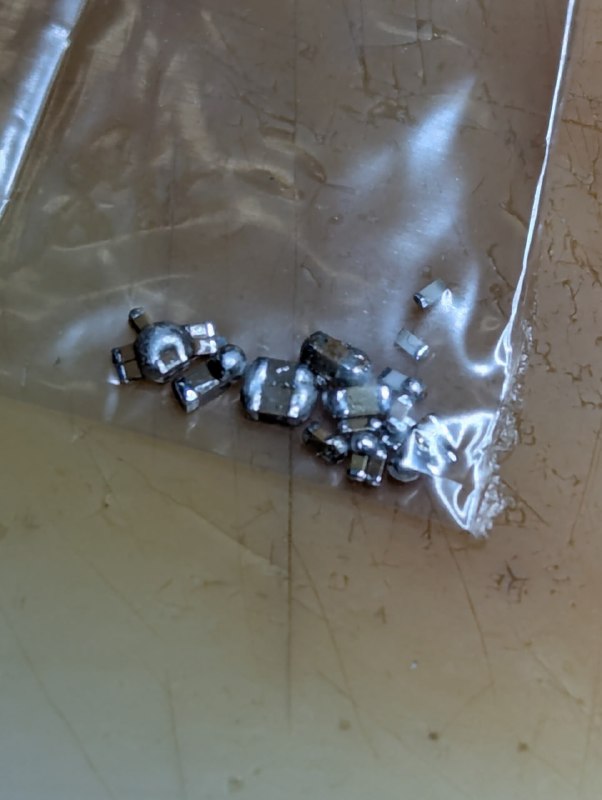

Закинул купаться в щелочной раствор в ультразвук, отмыл и оценил масштабы бедствия: в целом основная плата пострадала не сильно, перекатал нормально стмку и кп, поменял россыпь резюков и кондёров по питанию, прошил из дфу и плата завелась. Подсобрал и начал тестировать функции, тут и началось самое интересное) Всё кроме рфида заработало штатно, а вот 125кгц метку видел, но не парсил. Большая часть времени ушла на поиски именно этой неисправности - стабилитрон по питанию 3v3, который вечно вылетает чуть что, я поменял сразу, он не стал исключением и в этот раз, но всё оказалось несколько сложнее. Несущая с флипа приходила, ключи накачивали контур стабильно, но уплыл номинал конденсатора в обвязке операционника, тот в свою очередь работал в насыщении и отсекал полезный сигнал на выходе, замена решила проблему^^
По итогу всё ещё раз хорошо отмыл, поменял мембраны кнопок, межплатные шлейфы, собрал, протестировал и отправил владельцу

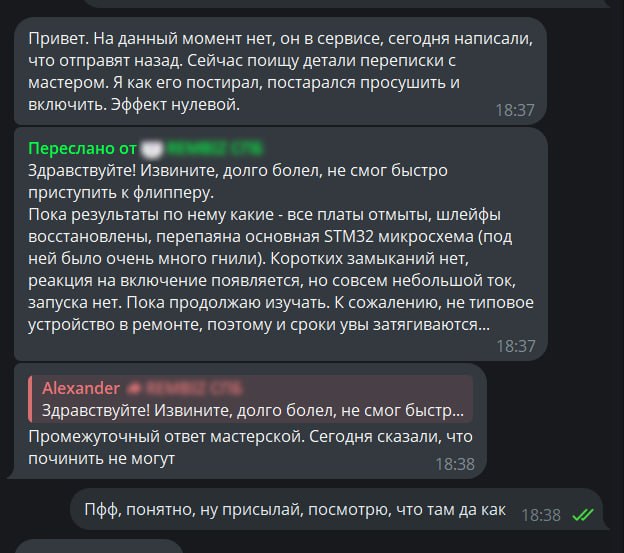

Отдельный привет прошлому "сервису". Я понимаю, что устройство не профильное, но базовые вещи то можно было сделать, или вы только модули на айфонах менять умеете?) По итогу #Ремонт занял 5 дней, на 3 из которых я уезжал в родной город на др к другу)
