Монтажные работы установок низкотемпературной сепарации (НТС)

Компания «РНГ-Инжиниринг» (входит в ПАО«ЕЭТ», группу компаний «ОМЗ Перспективные технологии») ведет активное обустройство крупной установки комплексной подготовки газа (УКПГ) в Республике Саха (Якутия). В рамках проекта специалисты предприятия разработали, изготовилии поставили оборудование различного назначения, которые обеспечивают полный цикл подготовки сырья.

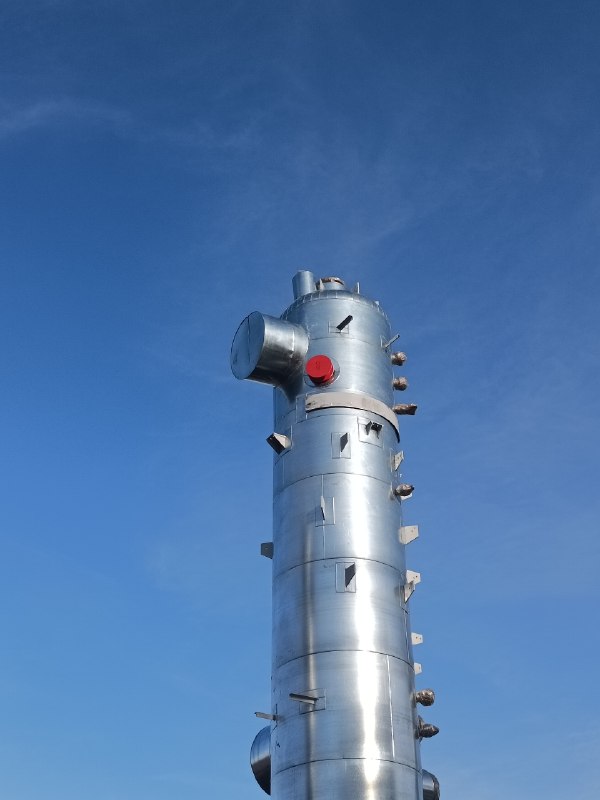

На представленных фотографиях — этап монтажа трех линий НТС. Каждая линия состоит из первичного сепаратора, сепаратора второй ступени, низкотемпературного сепаратора, теплообменного аппарата, оборудования КИПиА и комплекта запорной арматуры, кабельной продукциии расходных материалов.

Производительностьодной линии составляет :
Qгаза = до 2,4 млн.нм³/сут
Pвх= 7,9 Мпа изб.
Pвых.=4,75 Мпа изб.

Блок НТС обеспечивает подготовку газа методом низкотемпературной сепарации до соответствия ГОСТ34867-2022 («Газ природный, подготовленный к транспортированию по магистральным газопроводам. Технические условия»).

Технологический принцип: осушка сырого газа достигается за счет адиабатического дросселирования на регулирующем клапане (эффект Джоуля — Томсона). В результате конденсируются тяжелые углеводороды. Отделившийся газовый конденсат направляется на стабилизацию, а сухой газ — в магистральный трубопровод.
