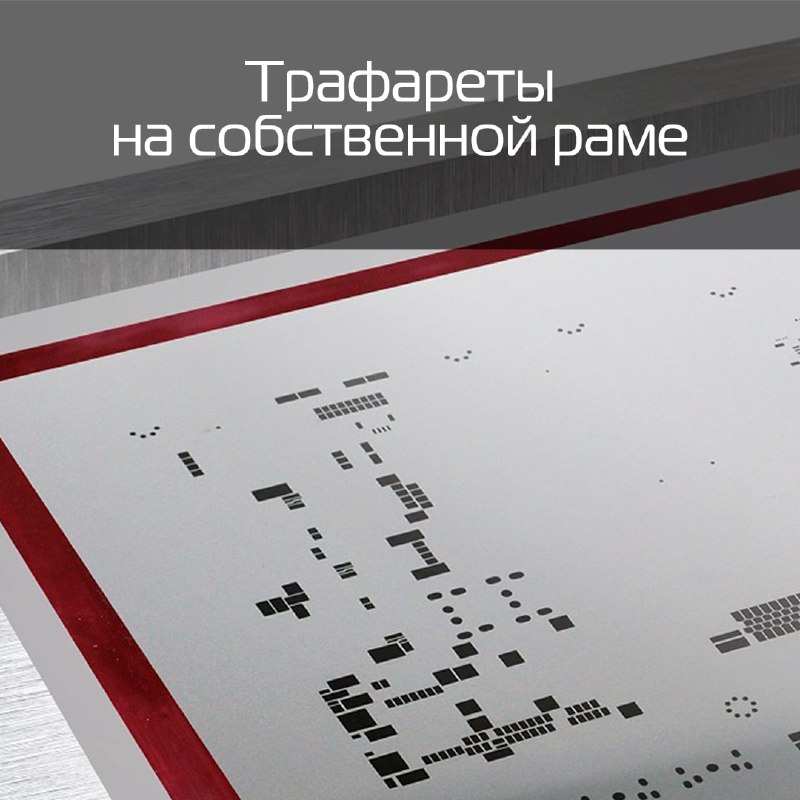

Коллеги, сегодня хотим рассказать вам об одном из наиболее распространенных сервисов при производстве трафаретов для поверхностного монтажа —трафаретах на собственной раме.

✔️ Трафареты на собственной раме подходят для регулярного и серийного производства. Такая конструкция обеспечивает стабильное натяжение трафарета практически в течение всего срока службы, упрощает мойку и позволяет использовать рамы больших размеров, в том числе для монтажа крупногабаритных печатных плат. Кроме того, при небольшой номенклатуре изделий собственная рама может быть более экономичным решением.

Использование трафаретов на собственной раме является оптимальным решением для крупносерийного производства за счет повышенного ресурса использования трафарета. Предприятия с небольшой номенклатурой выпускаемых изделий также смогут сэкономить на приобретении универсальной рамы с системой натяжения.

🟡Мы предлагаем изготовление трафарета на собственной раме произвольного размера из квадратного или прямоугольного алюминиевого профиля различного сечения 30 х 40 мм и 40 х 60 мм с толщиной стенки 2 мм. Стандартным является профиль 30 х 40 х 2 мм. Данная технология позволяет использовать рамы больших размеров (1 метр и более) для монтажа крупногабаритных печатных плат. Более подробную информацию смотрите на рис. 2.

Для придания жесткости металлическому листу трафарета мы производим его натяжение и приклеивание к сетке. Сетка, удерживающая трафарет, натягивается с высокой силой натяжения и приклеивается специальным двухкомпонентным клеем к алюминиевой раме.

Таким образом, Вы получаете трафарет, в котором алюминиевая рама обеспечивает жесткий каркас и точную фиксацию в автомате нанесения пасты (принтере). Сетка выполняет функции промежуточного элемента-амортизатора, она позволяет натянуть тонкий лист трафарета равномерно и удерживать его в идеально ровном состоянии без провисаний, при этом гасит вибрацию. Трафареты на собственной раме имеют повышенный ресурс и идеально подходят для серийных производств.

✔️ Также, мы изготавливаем трафареты на раме нестандартных размеров.

Для заказа трафарета на собственной раме оформите заявку, указав внешние размеры рамы (X1 и Y1) и профиля, размеры полотна нержавеющей стали (X и Y), на котором вырезаны апертуры, и дополнительную информацию в случае необходимости.

Основным недостатком подобных трафаретов является сравнительно большой объём занимаемого пространства при хранении.

При расчете габаритов трафарета на собственной раме необходимо учитывать, что размер листа трафарета должен быть на 120 мм меньше внешних габаритов рамы при стандартном профиле 30х40 мм и на 180 мм меньше внешних габаритов рамы при профиле 40х60 мм. Если Вам необходимы другие размеры листа трафарета, отличающиеся от стандартных – возможность изготовления будет дополнительно согласовываться нашими инженерами.

🟡В следующих постах мы расскажем вам о рекомендациях по использованию, а также хранению и очистке трафаретов на собственной раме. А мы напоминаем, что оформить заказ на трафареты для SMT-монтажа вы можете в Новом Личном кабинете.
