⚙️Коллеги, рассказываем об СВЧ многослойной печатной плате, изготовленной на нашем производстве.

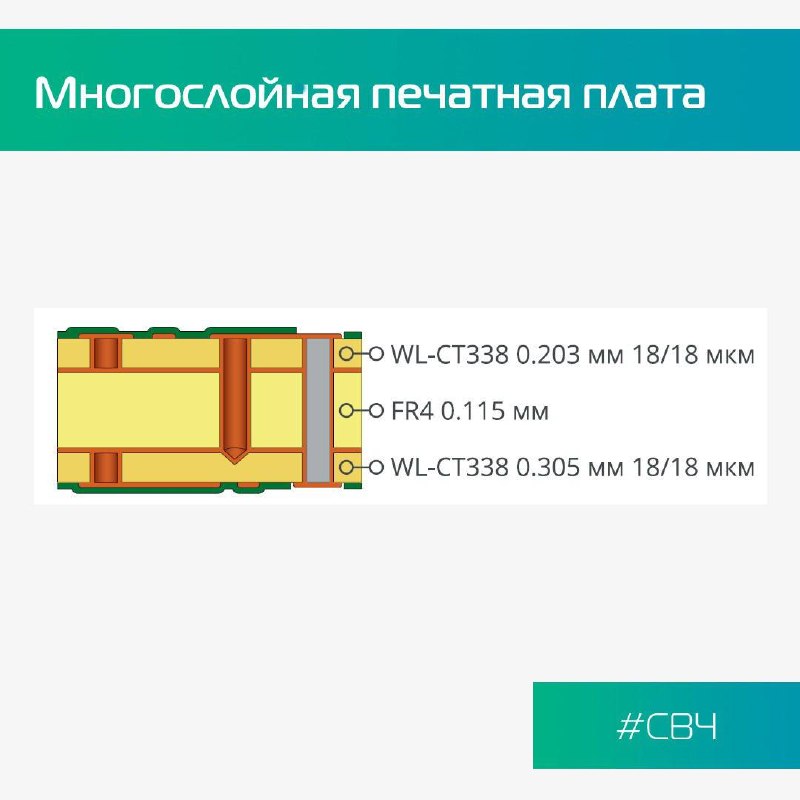

✅ 4 слоя, WL-CT338 + FR4, 0,7 мм
✅ продвинутый уровень технологии
✅ от 9 рабочих дней

✅ иммерсионное золото
✅ фольга: 18 мкм
✅ проводник/зазор: 150/150 мкм
✅ мин. диаметр переходного отверстия: 200 мкм
✅ сверление на глубину, предварительная металлизация несквозных переходных отверстий в базах, заполнение переходных отверстий эпоксидным компаундом с последующей металлизацией (по IPC-4761 Type VII)
✅ торцевая металлизация

Вы можете ознакомиться с нашими возможностями по производству печатных плат на сайте. Переходите в раздел Специальные возможности, где мы подробно описали все дополнительные услуги Резонит, в том числе и те, что применялись в этой плате.
#впомощьконструктору
