👆Что такое TOP/ BOT?
Коллеги, сегодня хотим ответить на один из наиболее частых вопросов, которые приходят нам в контексте производства трафаретов для SMT-монтажа - что такое TOP/ BOT?

Печатная плата состоит из двух сторон: верхней ("TOP") и нижней ("BOT"). Эти стороны определяются разработчиками на этапе проектирования. Для каждой стороны платы, если используется SMD монтаж, создается отдельный трафарет.

Трафареты имеют две поверхности:
✔️ "ПЛАТА" (нижняя сторона) — это та часть, которая соприкасается с печатной платой.
✔️ "РАКЕЛЬ" (верхняя сторона) — по этой поверхности ракель перемещает валик с паяльной пастой.

Все трафареты, независимо от стороны платы, вырезаются со стороны "ПЛАТА". Это связано с двумя факторами:

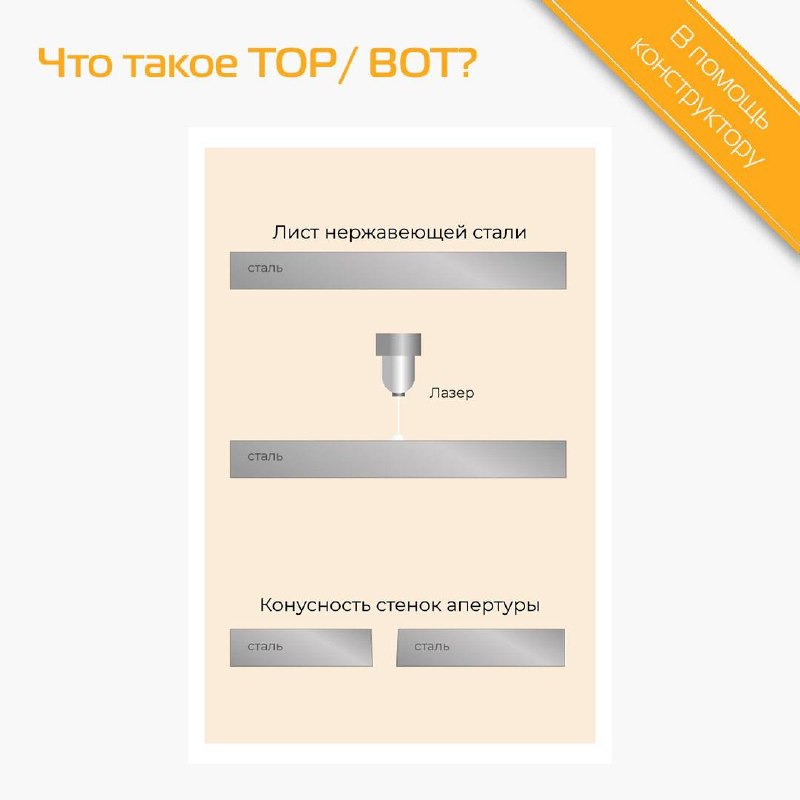

🟡 Особенности лазерной резки: при использовании лазера края апертур становятся конусными (отверстие со стороны лазера оказывается больше, чем на противоположной стороне).
🟡 Технология нанесения паяльной пасты: прокатка пасты по трафарету со стороны "РАКЕЛЬ" обеспечивает лучшее отделение пасты. Если выбрать неверную сторону для зеркального отображения, могут возникнуть проблемы с подачей пасты через трафарет.

Ответы на другие вопросы, касающиеся трафаретов для SMT-монтажа, вы можете найти на сайте. Технические параметры трафаретов из нержавеющей стали подробно описаны здесь. Оформить заказ на трафареты и другие сервисы вы можете в Новом Личном кабинете.
