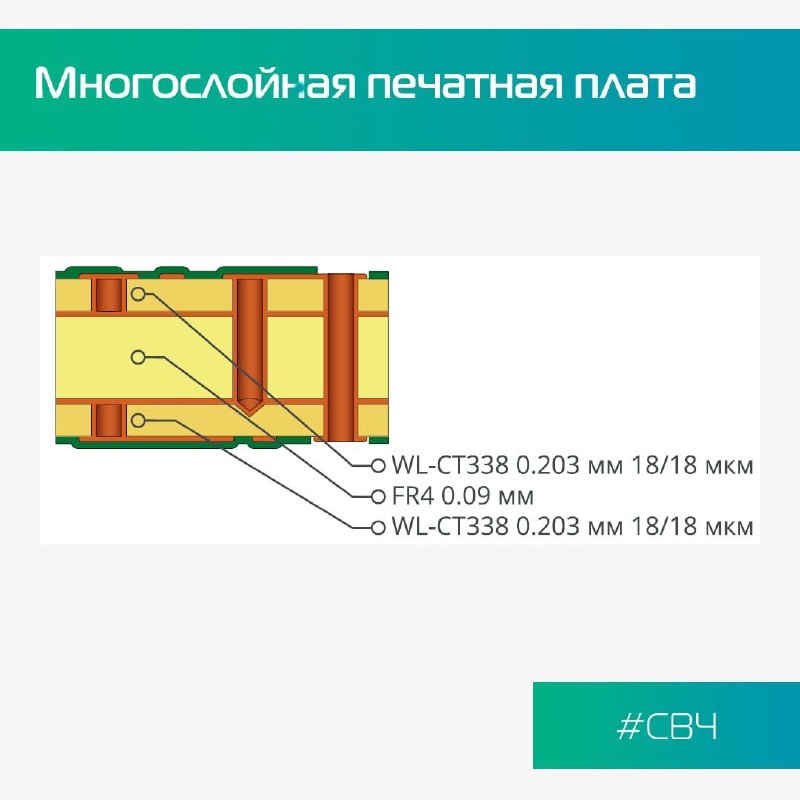

⚙️Коллеги, делимся еще одной схемой СВЧ многослойной печатной платы, изготовленной на нашем производстве.

✅ 4 слоя, WL-CT338 + FR4, 0.5 мм
✅ продвинутый уровень технологии
✅ от 8 рабочих дней

✅ иммерсионное золото
✅ фольга: 18 мкм
✅ проводник/зазор: 150/150 мкм
✅ мин. диаметр переходного отверстия: 300 мкм
✅ сверление на глубину, предварительная металлизация несквозных переходных отверстий в базах
✅ несквозные переходные отверстия с контролем глубины сверления

Кстати, эта плата была представлена на нашем стенде на выставке ЭкспоЭлектроника — там мы подробно рассказывали о возможностях нашего производства на конкретных примерах наших заказчиков. Вы также можете ознакомиться с нашими возможностями по производству СВЧ и других видов печатных плат на сайте. Переходите в раздел Специальные возможности, где мы подробно описали все дополнительные услуги Резонит.
