Квадро код 🪁

Очередная наглядная демонстрация возможностей нейросетевых алгоритмов детекторов Алиссум.

Ранее мы рассказывали про детекцию цифровых видеолинков DJI Air Unit и WFB-NG, а также WivernLink на базе Open-IPC и WFB-NG.

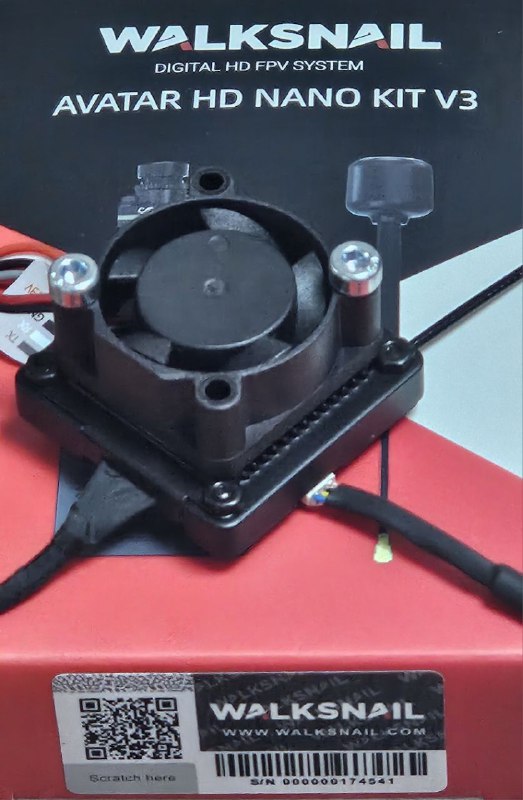

Сегодня покажем работу детектора с видеолинком Walksnail.
Как и ранее Алиссумы никогда ранее не обучались на сигналах Walksnail, и видят их впервые.

Журнал и первое видео записаны на версии прошивки 6.2.22, второе видео вообще на старом детекторе Алиссум-5, прошивка 5.0.8 которой больше года.

Обнаружение есть, на первый взгляд достаточно уверенное, но мы конечно видим что можно улучшить и сделаем это.

#детектордронов #алиссум #квадрокод #4code #рэр #рэб #цифровойлинк

В чем особенности работы алгоритмов обнаружения Алиссум в режимах оптимальный, город и поле ❓

С помощью журнала теперь продемонстрировать это совсем не сложно, и очень наглядно.
Мы записали журнал обнаружений для каждого из трех режимов в одних тех же условиях, на детекторе Алиссум-6:
- включены все расширенные диапазоны;
- условия записи - центр города;
- плотность вайфай - значительная, типичная для офиса;
- никакие дроны во время записи не включены, поэтому все желтые и красные - ложные.

Всего записей для каждого журнала 95, изображения кликабельные, особенности хорошо видны при увеличении изображений.

РЕЖИМ - ошибок / вероятность корректной классификации
1️⃣ Первая запись - режим ОПТИМАЛЬНЫЙ - 1 / 99%
2️⃣ Вторая запись - режим ГОРОД - 0 / 100% (надо увеличить время теста)
3️⃣ Третья запись - режим ПОЛЕ - 42 / 56%

ОСОБЕННОСТИ:
🔹 изменение режимов не влияет на чувствительность детектора, для обнаруженных сигналов изменяется только классификация 🟢🟡🔴
🔹 алгоритмы не чувствительны к уровню сигнала, поэтому не нужны всякие маски, базы, калибровки и установки уровней сигнализации в непонятных попугаях 🦜🦜🦜
🔹 оптимальный режим неплохо справляется даже со сложными городскими условиями, поэтому мы рекомендуем его использовать по умолчанию 🏘🏡⛪️
🔹 режим поле имеет самую слабую селекцию, подходит для условий с минимальным уровнем внешних помех, детектор будет реагировать на любые сигналы минимально похожие на сигналы БПЛА 👻👻

#детектордронов #алиссум  #квадрокод #4code #рэр #рэб

Нас просили сделать логирование обнаруженных событий
Теперь, все рассказы про то, как сапоги 👢 летали над головами могут быть проверены на предмет - когда, какие и в каком количестве❗️

📱 ОБНОВЛЕНИЕ ПРИЛОЖЕНИЯ для АНДРОИД
❗️Актуальная версия приложения: 2.2.15

🔹 добавлена функция записи журнала событий и его просмотр, совместима со всеми версиями детекторов
🔹 события записываются со скоростью один раз в 10 секунд
🔹 запись активируется в меню "шестеренка" - "запись журнала", по умолчанию опция включена
🔹 запись начинается при подключении детектора к приложению и заканчивается при отключении

Для просмотра журнала событий необходимо зайти в меню "?" - "журнал"
Просматривать можно без детектора.
Текущий, записываемый лог до его закрытия недоступен для просмотра.

Лог показывается в виде матрасера, цвета соответствуют классификации обнаруженных сигналов, яркость их мощности.
Изображение можно увеличивать по горизонтали (частоты) и вертикали (время), двойной клик возвращается изначальный масштаб.

Журналы могут быть переданы одним архивом, для просмотра используется то же приложение, файлы нужно забросить в каталог ...Android/data/ru.uav24.uavconfdetector/files
При необходимости сделаем мультиплатформенный просмотрщик журналов.

#детектордронов #алиссум  #квадрокод #4code #рэр #рэб

Наглядная ИЛЛЮСТРАЦИЯ к предыдущему сообщению про зону видимости при атаке спереди.

🪁 Тема сегодняшнего КВАДРОЛИКБЕЗА - работа детекторов дронов на автомобиле

‼️ Самое важное - при размещении детектора внутри автомобиля дальность обнаружения может значительно уменьшиться.

Для примера мы взяли УАЗ буханку и сделали расчеты зон обнаружения БПЛА для диапазона 5800 МГц. Расчеты плюс-минус справедливы для любых всенаправленных детекторов.
⬇️ Нижняя картинка - детектор размещен снаружи на крыше автомобиля
⬆️ Верхняя картинка - детектор размещен внутри автомобиля в районе лобового стекла:
❗️дальность теряется в 3-4 раза в задней полусфере (наиболее вероятное направление атаки)
❗️существенно ухудшается обнаружение низколетящих БПЛА (на высоте 20-30 метров) в передней полусфере
❗️в целом по остальным направлениям имеем ухудшение в 1.5-2 раза

Какие выводы и что же делать
🪁 При атаке автомобиля вдогон скорости дрона и автомобиля вычитаются, поэтому времени на принятие решения чуть больше чем при той же дальности обнаружения для стационарного объекта
🪁 Детектор желательно выносить наружу автомобиля

Алиссум обеспечивает самые удобные и надежные варианты выноса по цифровому протоколу USB или Bluetooth, при этом обладает высокой степенью защиты для размещения снаружи, все данные обнаружения могут приниматься на любое Андроид устройство внутри автомобиля.

#детектордронов #алиссум #квадроликбез

Актуализировали таблицу каналов аналоговых передатчиков видео FPV

❗️ Добавлена сетка каналов для диапазона 4.5 ГГц.
Первые передатчики в этом диапазоне появились больше месяца назад, но сейчас уже представлены массово на торговых площадках.
Актуальная таблица с комментариями по апдейтам находится ТУТ.

Дрон детекторы Алиссум сканируют частоты без пропусков, обнаруживают любые нестандарты в своих диапазонах частот, при этом обеспечивают высокую скорость анализа за 3-5 секунд, подтвержденную инструментальными средствами.

#детектордронов #алиссум #квадрокод #4code #рэр #рэб

🪁 ОБНОВЛЕНИЕ ПРОШИВКИ «АЛИССУМ-6»
❗️Актуальные версии прошивок: 6.1.22 и 6.2.22

📱 ОБНОВЛЕНИЕ ПРИЛОЖЕНИЯ для АНДРОИД
❗️Актуальная версия приложения: 2.2.14

🔹 исправлен сбой при выполнении обновления

При обновлении на прошивку 6.*.21 на одном из устройств столкнулись с проблемой некорректного обновления, поэтому подготовили новое и советуем следующее:
‼️ ДО и ПОСЛЕ установки прошивки, сделать заводские настройки
‼️ После прошивки проверить параметры обнаружения, настроить при необходимости

Как обновить дрон-детектор читайте в инструкции и смотрите видеоинструкцию.
Прошивки доступны для обновления из Android приложения из меню " ? / прошивка / прошивка онлайн", если есть связь то находятся автоматически.

❗️В менеджере загрузки детекторов Алиссум предусмотрена многоступенчатая защита от окирпичивания устройства❗️
❗️Во-первых в детектор невозможно загрузить некорректную прошивку❗️
‼️Однако, если по каким либо причинам после обновления Алиссум перестал работать, порядок действий следующий‼️
▪️ Выключите устройство. Если детектор уже выключился, хорошо
▪️ Нажмите одновременно кнопки:
    - на Алиссум-6 ТИП+ПИТАНИЕ, детектор начнет мигать желтым, он в режиме загрузки прошивки
    - на Алиссум-7 ОТМ+ПИТАНИЕ, детектор начнет мигать синим, он в режиме загрузки прошивки
▪️ Запустите приложение, обновите детектор на предыдущую версию. Алиссум должен заработать на старой прошивке
▪️ Напишите о возникшей проблеме в поддержку, мы ее оперативно решим

#детектордронов #алиссум  #квадрокод #4code #рэр #рэб

А вот Алиссум прекрасно находит такие цифровые линки ❗️❗️❗️

Большинство выбрало пост про цифру оппонентов:

Новая цифра

По сути все новое-хорошо забытое старое.

Все,те кто в теме, в последнее время много слышали про проект Open IPC. Суть проекта в том,что используя WiFi модули определенных моделей можно отправлять не только wi-fi сигналы, но и видеосигнал с камеры, что очень быстро стали применять в качестве бюджетного цифрового решения.

И тут многие могли бы спросить: «а в чем достижение/революция?»

Этого добра на фронте с разным успехом хватает уж больше года как.

Но есть нюанс, а точнее сказать даже множество нюансов:

1)Они сделали свой серийный и качественный юнит, который можно массово устанавливать в дроны.

2)Также была доработана прошивка и теперь полоса может быть даже уже 10 МГц.

3)Сейчас они используют RTL8812, что ограничивает их по сути 4900-5990 МГц, хотя и это уже изрядная проблема при работе против цифрового линка, это вам не аналог «Зеркальце» и всякие «Шторы» не помогут.

Но нет никаких проблем в запуске этой же системы на других WiFi бэндах, а это уже такие нестандартные варианты как:

3,55-3,7 ГГц
Или
5.925–7.125 ГГц

И всё это я сейчас пишу лишь с несколькими целями:

1)Ваш дрондетектор не видит эти дроны и в следующем посте я покажу это наглядно.

2)Все больше систем связи работает выше 6, соответственно надо бы озаботиться РЭРом уже сейчас, благо с появлением нового Tiny SA можно мониторить эфир до 7,3 дёшево.

3)Я знаю ,что у нас много кто пилит проекты на open IPC. Может стоит объединить усилия и выпустить эквивалентный по качеству продукт?
