БПЛА противника
Управление в диапазоне 2 ГГц, видео 7,5–12 ГГц.

Управление
Вынесено на кронштейне назад.
Кронштейн интересный, он позволяет:
🔹 вынести антенны подальше сзади, где влияние конструктивных элементов БПЛА на характеристики антенн уже минимально

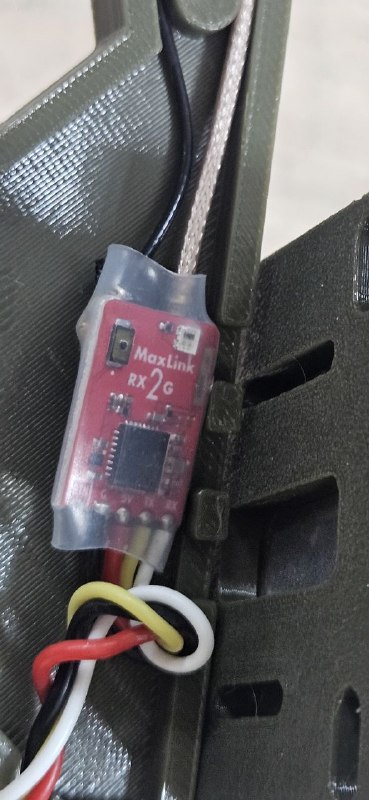

🔹 установить приемник на кронштейне близко к двум антеннам
🔹 ориентировать две антенны практически произвольным образом:
▪️ обе горизонтально с разворотом, чтобы обеспечить разнесение по пространству и убрать провал в диаграмме при маневрах
▪️ обе вертикально, чтобы обеспечить разнесение по пространству
▪️ вертикально и горизонтально, чтобы обеспечить разнесение по пространству и поляризации (необходима круговая поляризация на передаче)
В данном случае реализована схема с двумя горизонтальными антеннами с разворотом.

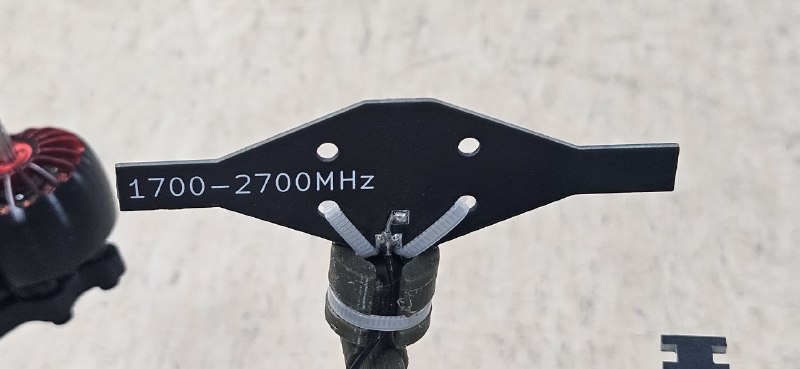

Антенны — обычные печатные симметричные вибраторы, у одной питание реализовано чуть сложнее.
Диапазоны антенн: 1700–2700 МГц и 1500–2900 МГц. Согласование проверять не стали, скорее всего, учитывая, что антенны приёмные, все совпадёт с заявленным.
На антенне с маркировкой Turbion чёрные участки, с первого взгляда похожие на рефлектор, на самом деле — просто маска на плате.

Видео
Последняя установленная частота видеопередачи 8940МГц, передатчик такой:
https://t.me/quadro_code/547

На детекторе Алиссум-8 частота отображается синим цветом, потому что проверяли без камеры, излучается только несущая.

Тактика применения
Выбор достаточно высокого диапазона 2 ГГц для управления совместно с видео на 9 ГГц с большой вероятностью говорит о применении БПЛА с ретранслятором. Приём видео на ретрансляторе окажется между 4-й и 5-й гармониками частоты управления. 4–5-кратность невелика, и гармоники ещё не расползаются на весь диапазон видеопередачи.
Также остаётся значительный выбор частот для работы с ретранслятора в сторону оператора.

Вывод
Технически грамотное решение, позволяющее таким БПЛА залетать на расстояния не менее 10км, а вероятно, даже 20–40км.
