Protection mode
Я быстро нашел по документации, где находится protection схема и стал проверять, всё ли в порядке с ней.

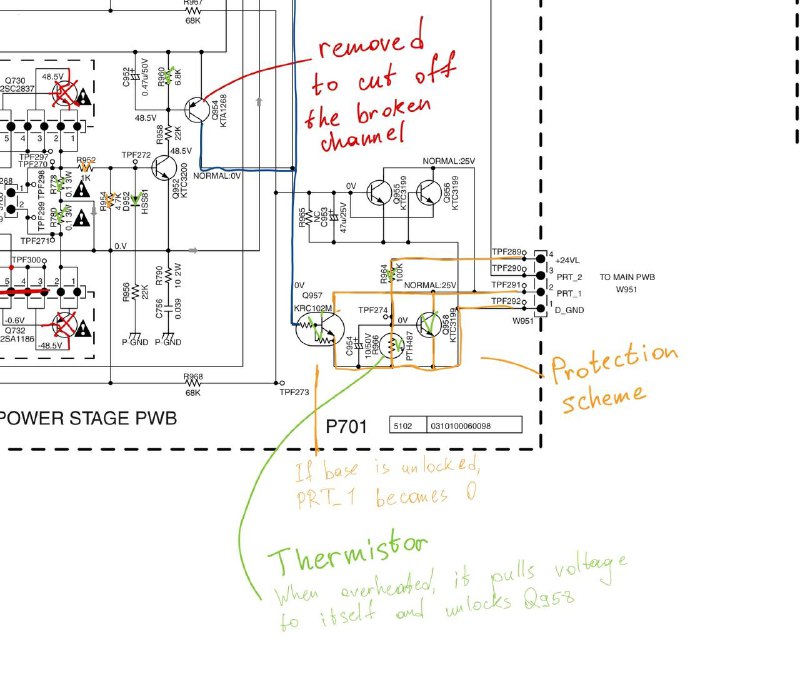

Мне особенно понравилось проверять защиту от перегрева. Она построена на резисторе, который увеличивает сопротивление с повышением температуры – так называемый термистор. Он прикручен к радиатору, и когда тот нагревается, резистор перетягивает на себя напряжение. Это один из способов включить protection mode. Чтобы проверить этот термистор, я нагревал его паяльником и смотрел, как меняется сопротивление.

Никаких проблем я там не нашёл. Получается, protection mode действительно срабатывает из-за какой-то проблемы в другой части устройства.

Я думал, что будет достаточно отрезать проблемный канал от защитной схемы, но это не помогло.

Самым подозрительным было то, что почти нигде на усиливающей схеме не было напряжения. Я стал подозревать, что источник питания не работает. Так и оказалось.

Сразу на выходе с трансформатора я нашел два перегоревших резистора. Заменил их на новые, оставшиеся с реставрации предыдущего усилителя. Этого оказалось достаточно, чтобы усилитель включился, не уходя в protection mode 🎉

Потом я занялся своим любимым делом – стал бесцельно включать усилитель, переключать режимы и нажимать на кнопки. Через несколько минут из усиливающей схемы полетели искры и усилитель вернулся в protection mode. Чтобы это починить, было достаточно ткнуть паяльником в несколько мест, чтобы закрепить отпаявшиеся контакты (т.н. cold solder).

Таким образом, пункт 1 из моего плана пройден. Усилитель включается, но индикатор питания и активного режима не работает. Пока что понятия не имею, как с эти разбираться. Надеюсь, проблема не в микросхемах.

У меня есть теория, что предыдущий мастер не добрался до схемы питания, потому что она неудобно расположена, и нужно открутить трансформатор, чтобы её достать. В целом, не очень хочется ковыряться в схемах, которые работают с высоким напряжением.

Дальше буду смотреть на управляющую схему и разбираться с индикацией.
