Все мы много раз видели эффектные и красивые кадры зажигания двигателей ракеты "Союз", стоящей на старте, затем пламя разгорается все сильнее, в итоге двигатели выходят на режим главной ступени тяги и ракета устремляется ввысь!
(смотрим красивое видео от пресс-службы).

А как происходит то это зажигание?
Все банально и просто.
Знакомьтесь, пирозажигательное устройство (ПЗУ) двигателей РД-107А и РД-108А, первой и второй ступеней РН "Союз-2".

Конструкция простая. Деревянная штанга, на ней стоят пиротехнические шашки с датчиком. По команде "Зажигание" на ПЗУ идёт команда, шашки воспламеняются, провод датчика перегорает размыкая контакт. В систему управления РН приходит сигнал, что в каждой камере сгорания шашки сработали и горят, после этого открываются клапаны подачи топлива и окислителя, происходит запуск двигателя и воспламенение топлива.

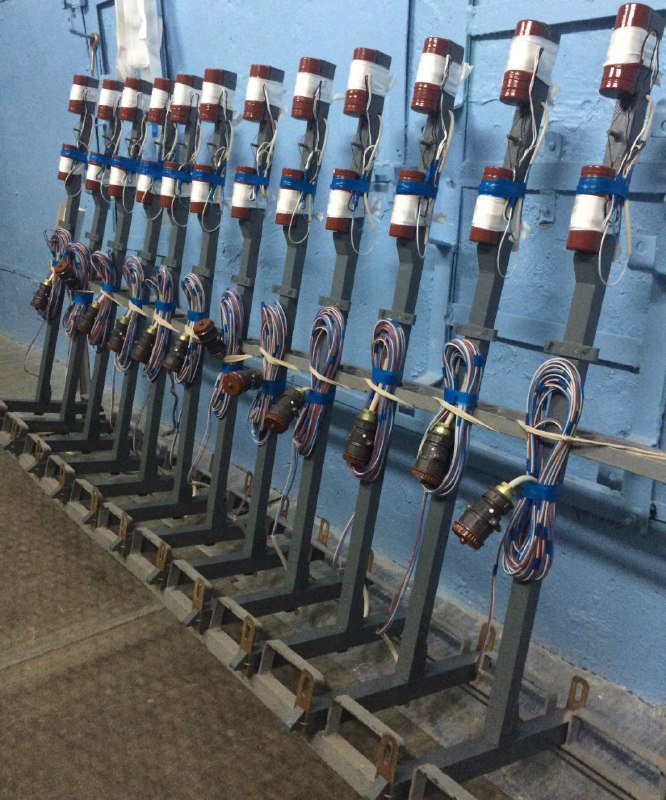

В архиве нашел фото, сделанные мной много лет назад и вот они наконец пригодились, итак: на фото 1 и 2 мы видим собранные ПЗУ для маршевых двигателей 1 и 2 ступеней (20 шт.), на 3 и 4 фото собранные штанги для рулевых движков тех же ступеней (12 шт).

Комплект собирается за день до вывоза РКН, сдается под охрану и устанавливается в двигатели в пусковой день (фото 5).

Данная система зажигания работает уже не одно десятилетие и безусловно имеет свои минусы и плюсы.

Минусы:
- одноразовость изделия, что не будет работать если двигатель потребуется запустить не один раз (для наших двигателей это неактуально, но как без минусов то);
- ручная сборка ПЗУ и ручная установка в камеры сгорания повышает риск человеческой ошибки и как следствие не срабатывания ПЗУ.

Безусловно, за счёт многолетнего использования и постоянного контроля качества работ эти минусы в итоге умножаются практически на 0.
На памяти только один пуск,  когда из-за несрабатывания одного ПЗУ был перенесен старт ракеты, это было 12.03.2016 года при запуске КА "Ресурс-П №3" ракетой "Союз-2.1б".

Из плюсов:
- простота конструкции, которая отработана десятилетиями;
- дешевизна в использовании;
- простота и быстрота замены в случае необходимости таковой.

Чуть позже скину интересное и даже уникальное видео касаемое данной темы.
