🛠 Мерцание светодиодов из-за отсутствия синхронизации ШИМ

Или ещё одна сугубо техническая заметка про электронику.

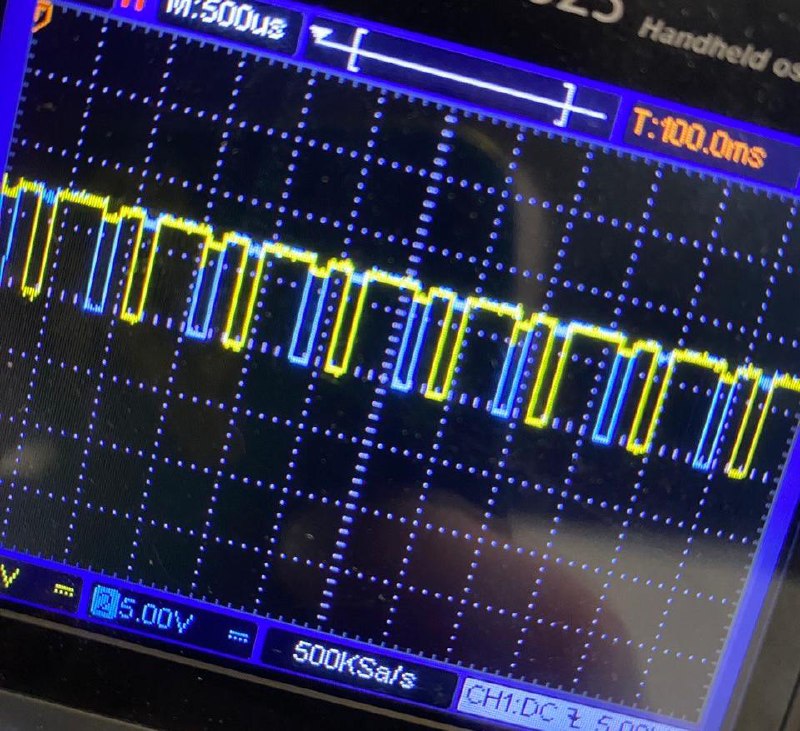

При проектировании электроники для первой комнаты я допустил досадную ошибку из-за которой светодиоды на низкой яркости неприятно мерцают. При этом я знал, что комфортная для человеческого глаза частота ШИМ 1 – 1,5 кГц, и сделал её таковой, но проблема оказалась там, где её не ждали: на плате управления сегментом из 9 пикселей используется два независимых ШИМ контроллера, каждый из которых работает от собственного встроенного источника тактирования. На практике два теоретических значения 8 кГц могут достаточно сильно расходиться и "плавать" от температуры окружающей среды, что приводило к наложениям просадок напряжения по шине питания.

В новой версии такой проблемы уже нет:
– подняли напряжение питания с 12 до 24В, чтобы снизить токи и просадки напряжения;
– сделали синхронизацию ШИМ контроллеров внешним источником тактирования.

А вскоре и вовсе откажемся от сегментов по 9 пикселей: в новой версии каждый пиксель будет самостоятельный и не требующий внешней платы управления 😎
