Эффект Виганда

Открыт в 1975 году американским учёным Джоном Ричардом Вигандом. Он обнаружил, что если нужным образом подготовленную ферромагнитную проволоку поместить во внешнее магнитное поле, то как только напряжённость поля превысит определённое пороговое значение, произойдёт резкое изменение ее магнитной поляризации (образно это напоминает щелкающую заколку-невидимку, которая при приложении небольшой силы резко меняет форму).

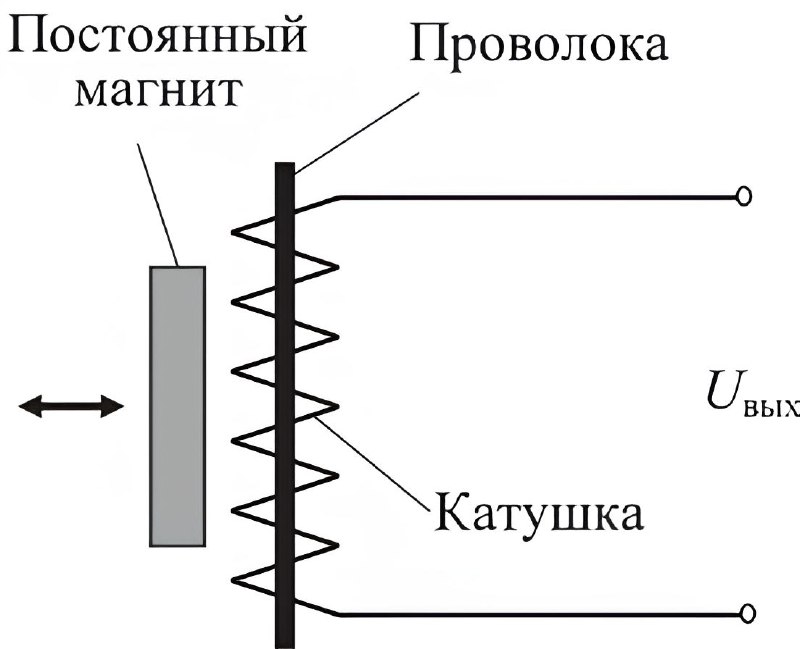

Если проволоку Виганда окружить катушкой, при перемене полярности в ней сгенерируется импульс тока (по закону э/м индукции), который не зависит от частоты изменения магнитного поля.

Этот эффект лежит в основе датчиков Виганда – датчиков, которые регистрируют магнитные поля и вырабатывают слабые сигналы, до нескольких вольт. Такие датчики не требуют источника питания, а поэтому используются в сенсорах приближения, в счетчиках воды и газа, в многооборотных энкодерах угла поворота (они используются в системах точного перемещения, станках, музыкальных контроллерах).

Проволока Виганда изготавливается специальным образом и представляет собой ферромагнитное тело, состоящее из магнитомягкой сердцевины и магнитотвёрдой внешней оболочки, окружающей эту сердцевину. Напомним, что магнитомягкие материалы быстро намагничиваются и быстро теряют магнитные свойства при исчезновении магнитного поля, а магнитотвёрдые после намагничивания остаются постоянными магнитами.
