SkyFall раскрыла ТТХ мидлстрайка Thor Hammer

Вражеская SkyFall официально представила ударный БпЛА Thor Hammer. Это тот самый мидлстрайк, о котором мы писали: тогда производитель не назвал ни изделие, ни скорость, ни способ наведения.

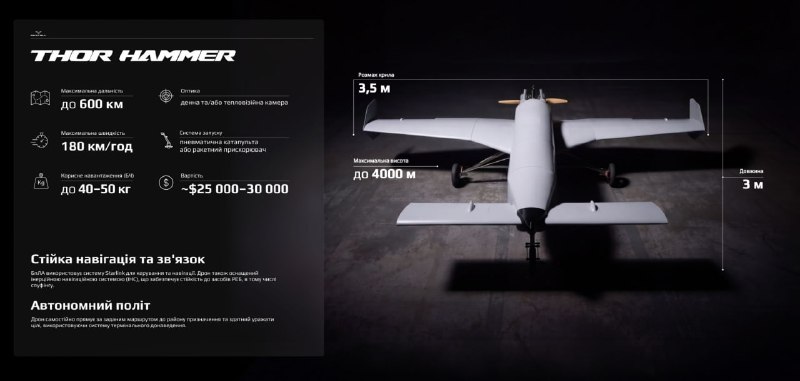

По данным производителя:
⚙️ Дальность - до 350 или до 600 км в зависимости от модификации
⚙️ Скорость - до 180 км/ч
⚙️ Высота - до 4000 м
⚙️ БЧ - 40-50 кг (осколочная, осколочно-фугасная или иные типы)
⚙️ Размах крыла - 3,5 м, длина - 3 м
⚙️ Старт - пневмокатапульта или ракетный ускоритель, в том числе с мобильных пусковых на грузовиках
⚙️ Развёртывание - 18 мин
⚙️ Оптика - дневная и/или тепловизионная камера
⚙️ Стоимость - $25-30 тыс.

Канал управления - Starlink либо «другие защищённые типы связи» под задачу. Навигация комбинированная: спутниковая, инерциальная и «резервное позиционирование». Борт идёт по маршруту с видео в реальном времени, на подлёте вызывает оператора, и после его подтверждения доводку берёт на себя машинное зрение(AI + CV). По заявлению производителя, траекторию оно корректирует и при полной потере радио- и видеоканала. Управлять можно через собственную систему удалённого управления SkyFall «из любой точки мира».

🤔 Что скрыто за «резервным позиционированием» - не раскрыто
🤔 Заявлено, что изделие уже применяется на фронте, подтверждений нет
🤔 План выпуска вырос: в июле обещали 1000 единиц в месяц к концу года, теперь 5000
🤔 В разработке модификация с дальностью более 1000 км
