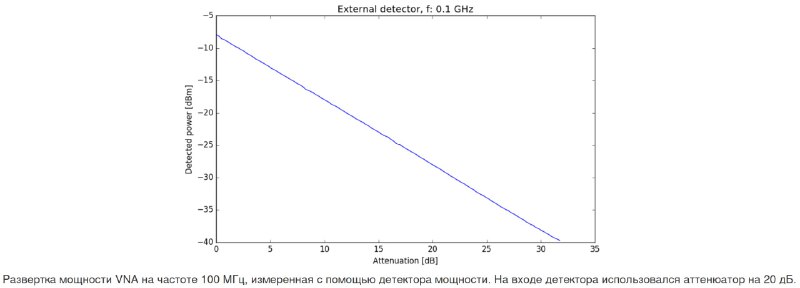

📡Данный проект(репозиторий на гитхабе), которому уже 9 лет и кто в теме - уже видели, на базе микросхемы AD8319 (диапазон 1 МГц - 10 ГГц) реализован компактный детектор мощности РЧ сигналов с МК LPC11U68 и USB-интерфейсом для передачи данных на ПК. Python-скрипты (detector.py, scalar_vna.py) обеспечивают калибровку по напряжению-дБм, линейность в диапазоне от -45 дБм до +13 дБм на 6 ГГц и анализ коэффициента отражения через два направленных муфты. Точность ±1 дБ, но на высоких частотах (>4 ГГц) страдает согласование входа из-за эффектов линии передачи и заземления (потери возвратные -3,4 дБ на 4,5 ГГц). В ПО учтена относительная калибровка с осциллографом и проверка линейности аттенюатором PE43711 (0 - 31,25 дБ). Это позволяет измерять мощность радаров или калибровать векторные анализаторы, но без фазовой информации прямолинейность ~20 дБ ограничивает точность в шумных условиях.

В случае беспилотья, можно использовать как модуль детекции близости зенитных дронов для манёвра уклонения: реальное время обработки через USB позволяет фиксировать своевременно рост мощности сигнала, триггеря отклонение при превышении порога(запуская алгоритм уклонения в автопилоте).

На подумать: почему это не оптимальное решение для зенитных бортов, чтобы использовать как радиодатчик подрыва, подключенный к ПИ
