Выточили партию новых пальцев 1/4-3/8 из нержавеющей стали.
Предыдущая версия была из дюрали. В целом рабочий вариант для 1-4 ламп, но в этот раз захотелось сделать максимально надежно с огромным запасом по нагрузке.
Вроде бы просто техническая деталь, но уже выглядит так, что ее жалко прятать внутри крепления😄

Вес 68гр

Перенесли лампочки на тестовую стенку

Наконец-то приближаемся к завершению разработки цокольных лампочек. Кое-какие алгоритмы еще дорабатываются. Но в целом на 99% финал.

Последнюю неделю заканчиваем отладку лампочки. Пришлось адаптировать наш световой движок под работу 13битного драйвера (5 бит яркости + 8 бит на цвет). Ввиду миниатюрных размеров платы. Остается доработать алгоритмы эффектов, и запустить их в релиз.

Битность в DMX
Часть 2: почему есть приборы, которые не работают на низких значениях сигнала DMX

Чтобы понять, почему есть приборы, которые не реагируют на низкие значения DMX, давайте разберёмся с базовыми принципами работы LED-освещения.

Микроконтроллер, установленный внутри прибора, с высокой частотой формирует импульсы, которые поступают на драйвер управления яркостью.

Простейший драйвер представляет собой цепочку из транзистора и светодиода.

Транзистор очень быстро «открывается» и «закрывается», подавая питание на светодиод короткими импульсами.
Если импульс длится долго - светодиод визуально светит ярче. Если импульс короткий - свет становится тусклее.

Такой способ управления называется ШИМ - широтно-импульсная модуляция.

В дешёвых приборах часто используют простую схему: сигнал пришёл - транзистор открылся, сигнал пропал - закрылся.

Для бытовой подсветки этого может быть достаточно... Но для кино-съёмок и сценического освещения такой подход часто приводит к проблемам: на низкой яркости появляются «ступеньки», мерцание, полосы на изображении и резкие скачки светимости.

В профессиональном приборе управление устроено сложнее. Микроконтроллер не просто передаёт значение яркости, а преобразует его в точную последовательность импульсов с высокой частотой. Драйвер поддерживает стабильный ток через светодиоды, а алгоритмы сглаживания помогают сделать изменение яркости плавным даже на малых значениях.

Из этого следует, что некоторые приборы могут не реагировать на минимальный DMX-сигнал (например, значение 1 или 2).
Причина кроется в конструкции самого прибора: дешёвые материалы и отсутствие качественного токового драйвера приводят к тому, что даже при получении команды на минимальное свечение лампа физически не включается.
Качественный драйвер, напротив, гарантирует стабильную работу даже при низких уровнях сигнала.

24 бита и перспективы развития

Современные технологии предлагают 24-битные токовые драйверы.
Их применение позволяет одновременно использовать 8 бит на диммер яркости и 16 бит на цветность. Такие, например, используются в Arri SkyPanel.
Они обеспечивают высокую точность управления яркостью, цветом и оттенками светодиодов, благодаря чему становится возможно создание действительно плавных переходов.

Идея в перспективе модернизировать управления световыми приборами до 32-бит (16 бит на диммер и 16 бит на цвет) выглядит довольно привлекательной, но новостей о создании таких драйверов пока не поступало...
Тем не менее это направление представляет собой потенциальное будущее для сверхточного освещения.

Итак, подытожим…
Понимание разницы между 8-, 16- и 24-битным управлением - залог качественной работы с современными осветительными приборами.

Для простых задач будет достаточно 8 бит.
Для создания профессионального динамического света и точной цветокоррекции необходимы как минимум 16 бит, а также качественные приборы, поддерживающие высокоточное управление.
А вот 32-битное управление пока остаётся перспективной идеей будущего.

_________________________________________

Автор статьи: Даниил Иванов.

Заходите на его тг-канал – там больше инфы про профессиональную работу пультовика: DMX, CRMX, LumenRadio, BlackOut и вот это вот все. 🌈

Отдельное спасибо за помощь в написании статьи ребятам из Osterrig.

Порой поступают запросы как-то кастомизировать наши светильники под определенную задачу или если нужно, то задействуем светодиодные ленты с нашими контроллерами.

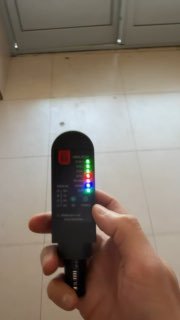

В этот раз была задача поместить некую светящуюся штуку в ладонь, чтобы была возможность управлять всем через блэкаут. На ум сразу пришла мысль использовать здесь плату лампочки, которую мы вот-вот выпустим (отлаживаем программную часть). Апрувнули идею, вынесли плату на длинный провод от источника питания, который будет крепиться где-то на ноге актера, а под одеждой и по руке будет идти проводок, который потом удалят на посте. И так это выглядит👆🏻

Важная новость!

Мы выпустили глобальное обновление для Аттрактора версий C1, R1 и D1.

Главное изменение - значительно сократилось время подключения к Аттрактору в системе iOS.

Раньше подключение могло занимать около 1 минуты 10 секунд.

Теперь - примерно 3 секунды.

Также в обновлении исправили различные ошибки, провели рефакторинг кода и улучшили общую стабильность работы передатчика.

Обновление уже доступно.

Свяжитесь с нами, чтобы получить инструкцию по скачиванию и установке обновления: @osterrig_led

Готовим к выпуску очередную новинку. Это контроллер для любых типов светодиодных лент
Биколор
Rgb
Rgbw
Rgbww
Тащит 150 вт на каждый канал.
Поддерживает DMX-512, наше приложение, артнет, в перспективе меш-протокол в коллаборации с новой российской it-компанией. Конечно же flicker free. И самое на мой взгляд революционное в этой разработке - полноценные 16-бит на каждый канал💣

Тестирую новые усилители CRMX-сигнала. Спойлер: результат превзошел ожидания, поэтому пришлось удалить звуки эмоций и наложить музыку😅

Все-таки добрались до идеи собрать огромный столб из арендных ламп. Даже два столба😁
Хотели сделать это еще на CPS, но получилось криво и только в третий день, в итоге даже его не включили.
Высота потолка не позволила сделать 3 метра. Но 2.5 тоже выглядит неплохо. 14*3=42 лампы в одном столбике. Поедут в субботу поработать в аренде. Если поделятся контентом, то репостнем👀
