Время от времени мы занимаемся различными ремонтами как своих ламп, так и чужих.

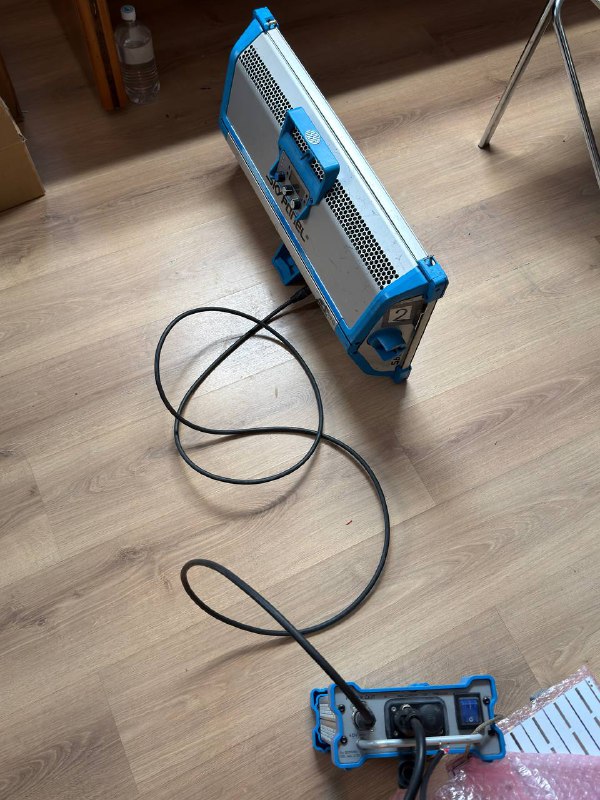

На неделе завезли SkyPanel в ремонт. Со слов хозяина панель однажды была в перегреве. И теперь при включении работает только экран красным цветом.

В логах читались ошибки:
E.6 - необходима калибровка
E.12 - ошибка датчика температуры
E.18 - ошибка драйвера
E.28 - прибор не видит светодиодный модуль

Сначала поменяли NTC - и ошибка по температуре ушла. Но критическая ошибка по драйверу осталась.

Ткнулись тепловизором посмотреть, что происходит на плате драйвера. На плате греется небольшой локальный участок. Далее снимаем плату драйвера, на обратной стороне тоже микросхемы. И одна из них греется прям ненормально. Выключили, прозвонили конденсаторы, питающие драйвер - там КЗ.
Микросхема с маркировкой dsPIC33FJ64GS610 - это 16-битный DSP-контроллер Microchip для силовых задач.
По сути это мозг силовой части и защит, и когда он уходит в короткое - прибор сыпет критическими ошибками.
В наличии ее конечно же в РФ нет. Нужно заказывать 7-8 недель. Однако важный момент: даже после замены NTC + драйвера ремонт не заканчивается.

Нужна калибровка в сервисном центре. Каждый прибор калибруется индивидуально. Арри решили, что без индивидуальной калибровки два прибора будут разъезжаться по цвету и яркости, и этого нельзя допустить. В общем это такой индивидуальный цветовой профиль, который заливается после основной прошивки. Скайпанель опирается на точные измерения (температура/пороговые значения/защиты), и после вмешательства в силовую часть прибор должен заново привязать свои измерительные каналы.
Без калибровки он может работать нестабильно или снова уходить в защиту. Продумано, конечно.

При чем сами компоненты относительно недорогие. Датчик NTC в районе 500р., драйвер 2150р. А вот калибровка наверное будет стоить тысяч 30-50.

На мой субъективный взгляд внутри всё сделано красиво. Питание отфильтровано, многоступенчатые развязки, земля разнесена локальными полигончиками там, где это реально нужно, чтобы контролировать токи возврата и не ловить лишние наводки. Но очень много перебора, типа как супердорогие индукторы WURTH, позолоченные контактные площадки, толщина сигнальных дорожек 2oz и тд. Как будто бы можно было сэкономить раз в 5 только на электронике. Еще всё закрыто гнутыми кастомными металлическими крышечками. Ощущение, что веса они добавляют больше, чем пользы. Возможно, это про экранирование, но ведь сам корпус и так из металла, куда еще больше.

Люблю такие устройства: всё продумано, аккуратно, дорого. Но умирает одна деталь, и весь прибор отказывается работать.
