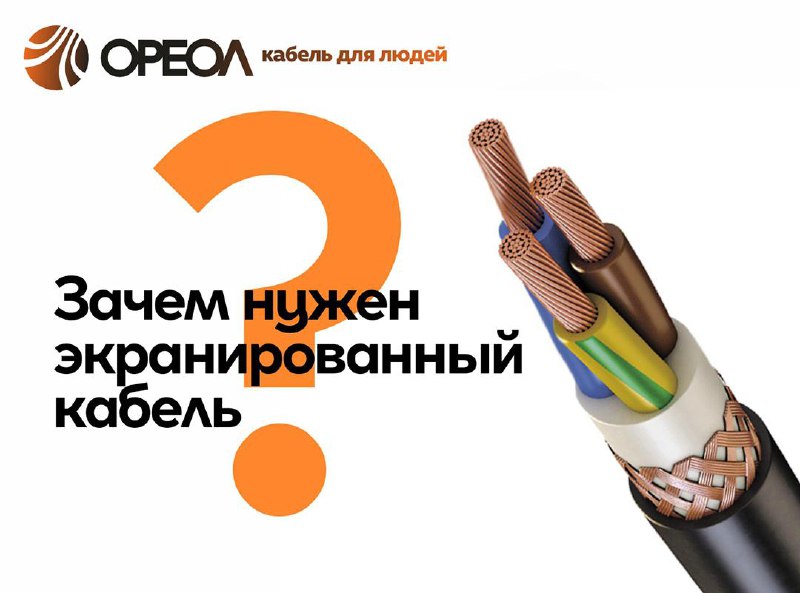

Сегодня мы попытаемся ответить на вопрос «Зачем нужен экранированный кабель?». Знаем, что такие кабели есть, уверены, что часто используются, но подозреваем, что не все имеют представление о том, что они из себя представляют и какими такими экранами защищены. Начнём, пожалуй.

⚡️Экранированный кабель — это кабель, внутри которого есть экран: слой металла — оплётка, фольга, лента или их комбинация, — служащий для защиты от электромагнитных помех (EMI) и наведений. Традиционно экранируют либо каждую жилу/пару, либо все жилы вместе — тут уже выбор зависит от той задачи, которую такой кабель будет выполнять в дальнейшем.

Зачем вообще в КПП нужен экран? Хороший вопрос, но абсолютно не сложный.

🟥Во-первых, экран помогает избегать наведений и паразитных помех, когда кабели проложены рядом с силовыми линиями, электродвигателями, трансформаторами и др. Без экрана в таких условиях может быть слышен шум, искажение сигнала, ухудшение работы электроники.

🟥Во-вторых, выравнивание электрического поля в проводнике особенно важно для силовых кабелей, где под действием напряжения внутри них могут возникать неоднородности, что влияет на изоляцию и срок службы.

🟥В-третьих, экран улучшает электромагнитную совместимость (ЭМС) — это для того чтобы кабель не мешал электронным приборам и не ловил помехи. Особенно важно в чувствительной технике, системах сигнализации, управления и связи.

Какие экраны бывают:

✔️Фольга — алюминиевая или медная лента, часто используются в комбинированных экранах. Преимущество — тонкая и легко реализуема, незначительно влияет на массу кабеля.

✔️Оплётка из проволоки — медной, лужёной, иногда алюминиевой. Даёт прочность и хорошую защиту от низкочастотных помех. Но есть нюанс — вес. С такой оплёткой кабель ощутимо прибавляет в массе. И в цене.

✔️Комбинация «фольга + оплётка» — более надёжная защита, что очевидно.

❓ Где чаще всего используется?

Системы управления и автоматики — там, где сигналы чувствительные, важно, чтобы не было помех. Например, контроль температуры, давления и др. Сигнальные кабели, связи, локальные сети — витая пара с экраном (FTP, STP и др.). Особенно важна защита от помех, если трассы проходят рядом с силовыми кабелями. Аудио- и видеотехника, звукозапись — уменьшение фонового шума. Промышленное оборудование — генераторы, двигатели, инверторы, где электромагнитное поле чрезвычайно сильное и от него требуется защититься.

Важно при выборе экранированного кабеля проверить, что экран целиком проводит на землю — его нужно заземлять. Без этого эффект экранирования слабый. Убедиться, что экран покрывает достаточно площадь (оплётка с высокой плотностью, заявки на плотность в процентах), иначе в щелях будут «протекать» помехи. Обратить внимание на маркировку — буква «Э» в обозначении, особенности экрана.

❗️Экранированный кабель — не для всех, но в ситуациях, где важен чистый сигнал, отсутствие шумов и помех, он практически незаменим. Это дороже и чуть сложнее в монтаже (экранированный кабель за счёт своих ТТХ весит больше, чем обычный, и это нужно учитывать), но результат стоит дополнительных усилий, особенно в автоматике, связи и аудио-технике.
