کانال مرکز طراحی ساختمان

🔸فایل اکسل محاسبه نیروی اصلاحی طبقات در کنترل 25% سیستم دوگانه

بر اساس روش ارائه شده در این ویدیو: https://t.me/omranworkshop/2843

@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

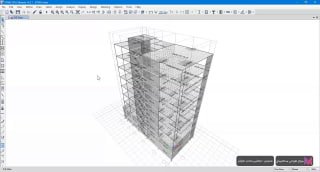

🔆کنترل سیستم های دوگانه (کنترل 25% قاب خمشی) بر مبنای اصلاح چند مرتبه نیروی جانبی

🔻مجتبی محب علیان

در این آموزش به روشی جدید برای کنترل 25% که بر اساس اصلاح نیرو های جانبی وارده به قاب های خمشی با یک روند محاسباتی تکراری ، پرداخته ام که در حال حاضر این روش ابداع شده توسط بنده ، دقیق ترین روش برای کنترل 25% است. این ویدیو آموزشی را 4 سال و نیم پیش منتشر کردم و مجدد برای توجه بیشتر عزیزان پست میکنم.

خلاصه روند کنترل 25 درصد قاب خمشی در روش ابداعی اینجانب:
1-حذف سختی دیوار به هر روش قابل قبول
2-حذف سختی تیر داخلی دیوار
3-نگه داشتن سختی ستون های مرزی دیوار برشی
4-دریافت برش طبقات به عنوان برش های هدف آیین نامه (برش 25% طراحی)
5-دریافت سهم برش قاب های خمشی هر طبقه با ترسیم section cut
6-اضافه نمودن نیروی جانبی اصلاحی در چند مرتبه جهت همگرا شدن برش قاب های خمشی به برش هدف آیین نامه
(روند محاسبه نیروی اصلاحی=برش هدف طبقه منهای برش موجود در قاب خمشی ، منهای نیروی اصلاحی طبقات بالا تر)


@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

📁فایل ETABS مورد بررسی در ویدیو فوق
@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

🔆بررسی محاسبات ETABS در طراحی تیر های دارای بار محوری (صحت سنجی)
🔻مجتبی محب علیان

_در این ویدیو محاسبات ETABS 16 و ETABS 20 در خصوص طراحی تیر های بتنی تحت خمش و بار محوری کششی و فشاری به طور دقیق مورد بررسی قرار گرفته است. در این مورد ، در شرایطی ETABS محاسبات را کاملا صحیح و در شرایطی اشتباه انجام میدهد که در ویدیو تشریح کرده ام.
_در ادامه فایل های ETABS مورد بررسی نیز ارائه شده اند.

@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

پاسخ: نرم افزار SAFE همواره دو سفره بالا و پایین را در محاسبات لحاظ میکند. برای اینکه در یک سفره آرماتور قرار داده شود ، میتوان پوشش بتن آرماتور فوقانی و تحتانی را طور تنظیم کرد که هر دو سفره در نزدیکی یکدیگر در وسط ضخامت دال واقع شوند. در این مورد چند مثال را با محاسبات دستی صحت سنجی کردم که یکی از این مثال ها به صورت زیر می باشد:

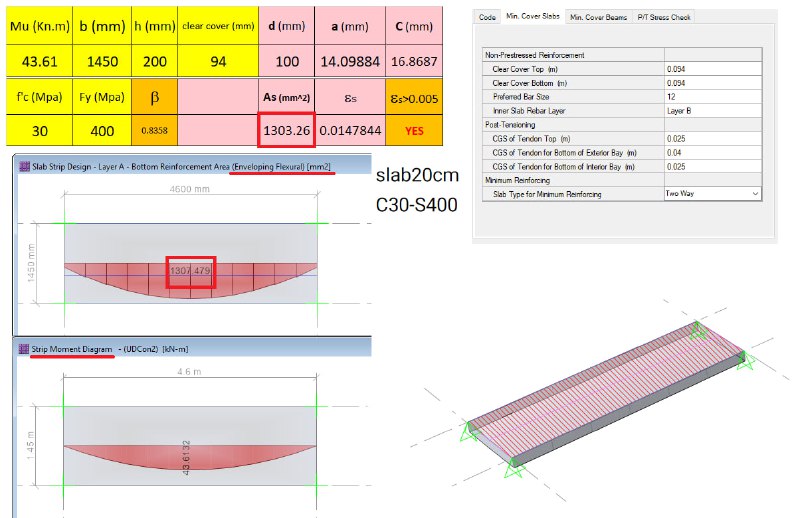

مثال صحت سنجی : یک دال با مشخصات فوق تحت بار ثقلی قرار دارد. محاسبات دستی و محاسبات نرم افزار SAFE با لحاظ موارد داخل تصویر ، یکسان بدست آمده است.
مشخصات: دال 20cm ضخامت
بتن C30 و آرماتور S400
لنگر حداکثر 43.61KN.m
طول دال 4.6متر ، عرض دال 1.45متر
در چهار گوشه تکیه گاه مفصل قرار داده شده
بار مرده اضافی 200kg/m2 ، بار زنده 200kg/m2
@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

❓سوال: چطور میتوان در نرم افزار SAFE به جای دو سفره آرماتور (در بالا و پایین مقطع) ، در یک سفره (در وسط ضخامت دال) آرماتور طراحی نمود؟ آیا نرم افزار SAFE این توانایی را دارد؟
لطفا در بخش کامنت ها پاسخ بفرمایید...
@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

✅یک هوش مصنوعی بسیار جذاب ویدیو آموزشی اینجانب را دوبله انگلیسی کرده است و صدای بنده و حتی حرکت لب را به درستی تغییر داده است‼️
با ویدیو اصلی مقایسه کنید... ویدیو آموزشی <مدلسازی و طراحی ستون بتنی با ژاکت فولادی در نرم افزار ETABS> که به زبان فارسی آموزش داده بودم

البته نسخه رایگان آن فقط ویدیو 3 دقیقه ای خروجی میدهد.
لینک این هوش مصنوعی
www.heygen.com

@omranworkshop

🔸نکات تحلیل و طراحی ستون های مایل بتنی در ETABS
🔻مجتبی محب علیان
@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

➕فایل اکسل محاسبه نمودار اندرکنش ستون های بتنی

@mojtabamohebalian
@omranworkshop

🔸ترسیم نمودار اندرکنش ستون بتنی در اکسل
🔻مجتبی محب علیان

_در این ویدیو ، به وسیله فایل اکسل نوشته شده توسط اینجانب نمودار اندرکنش ستون بتنی ترسیم شده و همچنین روال محاسباتی نمودار اندرکنش گام به گام توضیح داده شده است. این فایل اکسل را در اختیار شما عزیزان قرار میدهم.

@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

🔸مدلسازی و طراحی ستون بتنی با ژاکت فولادی در نرم افزار ETABS

🔻مجتبی محب علیان
@mojtabamohebalian
@omranworkshop
www.markaztarahi.com

🔸ورکشاپ طراحی لرزه ای قاب خمشی ویژه بتن آرمه
✔️منتشر شد ✔️
مدرس: مجتبی محب علیان
مدت زمان : 9 ساعت

در این ورکشاپ به طور موشکافانه مباحث طراحی لرزه ای قاب های خمشی بتنی ویژه ، از مفاهیم و ضوابط آیین نامه تا ترسیم نقشه های اجرایی مورد بررسی قرار گرفته است. هدف از ارائه این ورکشاپ ایجاد توانایی در مهندسین محاسب برای ارائه طرح های اجرایی با سیستم قاب خمشی ویژه میباشد. مدت زمان این ورکشاپ 9 ساعت آموزش مفید و به دور از هر گونه حاشیه میباشد.

🔻این ورکشاپ شامل موارد زیر است:
_تشریح کلیه ضوابط آیین نامه (مبحث نهم ویرایش جدید)
_بررسی مفاهیم ضوابط آیین نامه ای از نظر مباحث طراحی عملکردی
_طراحی قاب خمشی ویژه در ETABS به همراه کلیه کنترل های لازم مطابق آیین نامه
_صحت سنجی طراحی ETABS با اکسل و اعمال اصلاحات لازم بر طراحی ETABS
_نکات و قضاوت های مهندسی در بحث بهینه سازی قاب خمشی ویژه
_ترسیم نقشه اجرایی قاب خمشی ویژه در اتوکد

لینک دریافت دوره: https://www.markaztarahi.com/academy/

🔹یک نکته مهم در خصوص ضریب آرماتور محصور کننده Ψr در محاسبه طول مهاری قلاب دار:
بسیاری از طراحان در محاسبه ضریب Ψr در محاسبه Ath از خاموت ها و سنجاقی های ستون در طول قلاب آرماتور مهار شده استفاده میکنند. با توجه به مکاتبات انجام شده با کمیته فنی ACI واضح است که نباید سنجاقی های داخلی و خاموت های داخلی مقطع ستون را در محاسبه Ath لحاظ نمود و فقط خاموت محیطی که شامل 2 ساق میباشد در محاسبه Ath بکار میرود.
متاسفانه بسیار از طراحان و کنترلر ها به این موضوع توجه نمیکنند و کل سنجاقی ها و خاموت های داخلی و محیطی مقطع ستون را در محاسبه Ath مورد محاسبه قرار میدهند و در نتیجه بعد ستون را با ضریب Ψr=1 در نظر میگیرند ، در حالی که اگر مطابق مکاتبات انجام شده با کمته فنی ACI فقط 2 ساق مربوط به خاموت محیطی در نظر گرفته شود ممکن است Ψr=1.6 بدست آید .

🔺به عنوان مثال اگر 8 عدد آرماتور نمره 20 قرار هست از تیر وارد چشمه اتصال ستون شده تا مهار قلاب دار شوند ، Ahs=25.12cm2 میباشد .اگر در چشمه اتصال ستون از خاموت ها و سنجاقی های به فاصله 10 سانتی متر با نمره 10 استفاده شود و اگر طول قلاب آرماتور های تیر 30 سانتی متر باشد ، تعداد خاموت ها در این قلاب 30/10=3 میباشد. بنابراین Ath=3*2*0.785=4.71cm2 است که از 0.4Ahs=10cm2 کمتر بوده و در نتیجه Ψr=1.6 میباشد. در محاسبه Ath اصلا اهمیتی ندارد که چه تعداد سنجاقی یا خاموت در داخل هسته ستون استفاده شده باشد ، فقط خاموت دور تا دور (محیطی) که شامل دو ساق میباشد مورد محاسبه قرار میگیرد.
(با توجه به اینکه در چندین پروژه ای که کنترلر بودم ، با طراح محترم در خصوص این موضوع اختلاف نظر داشتیم که طراح از کل سنجاقی ها و خاموت های موجود در ستون برای محاسبه Ath استفاده نموده بود ، این موضوع را برای شما عزیزان مطرح کردم )

@mojtabamohebalian
@omranworkshop
مکاتبه انجام شده با کمیته فنی ACI

🔸به زودی دوره ای با موضوع "طراحی سیستم قاب خمشی ویژه بتنی" مطابق آخرین ویرایش آیین نامه به صورت پروژه محور و به همراه فایل های اکسل ارائه خواهم نمود. هدف این دوره ایجاد توانایی در مهندسین محاسب برای ارائه طرح های اجرایی با سیستم قاب خمشی ویژه میباشد.

مسائل مورد بحث در این دوره: بررسی جزئیات ضوابط آیین نامه ، جزئیات طراحی و اعمال ضوابط آیین نامه در نرم افزار ETABS ، کنترل بعضی ضوابط خاص آیین نامه با فایل اکسل ، بحث بر روی نکات حائز اهمیت در بهینه سازی پروژه ، نکات ترسیم نقشه

نقطه نظراتتان را در زیر این پست بیان بفرمایید
@mojtabamohebalian
@omranworkshop

🔸بررسی تغییرات ضریب تشدید برش دیوار برشی در ACI318-25

دکتر حسام اتقایی
@omranworkshop

🔆رفع مشکل مدلسازی در عدم اتصال گره های برخی از اعضا (ETABS)
___مجتبی محب علیان

🔸ممکن هست در بعضی مدل ها پیش آید که دو المان را به هیچ طریقی نتوانید از نظر تحلیلی به یکدیگر متصل سازید. این مشکل در خصوص اتصال اعضا در مدل های با هندسه نسبتا پیچیده پیش می آید. به عنوان مثال در رمپ های گرد (المان shell) که در میان آن ستون هایی وجود دارند (المان frame) ، ممکن هست نتوانید گره های ستون ها را مستقیم به گره های رمپ متصل کنید و در نتیجه پس از تحلیل تغییر شکل غیر وابسته ای بین ستون و رمپ مشاهده خواهید کرد. در این ویدیو یک راهکار جهت اتصال این اعضا به یکدیگر ارائه شده است و صحت نتایج روش پیشنهادی نیز مورد بررسی قرار گرفته است.


@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔸دستور section cut
خروجی های دستور section cut در پلان (مثلا در یک سقف سازه) مطابق تصویر فوق میباشند.

برای آشنایی کامل با این دستور و خروجی های آن ویدیو زیر توصیه میشود:
ویدیو بررسی جزئیات دستور section cut

@Shyzdnpnh
@mojtabamohebalian
@omranworkshop

مسابقه طراحی سازه
@omranworkshop

❌⛔️کلک ها و تقلب های احتمالی در فایل ETABS

_در این ویدیو به بحث بعضی تقلب های خاص که احتمال دارد در فایل ETABS جهت سبک سازی (غیر حرفه ای) سازه رخ داده باشد ، پرداخته شده است. متاسفانه با چنین تقلب هایی طی کنترل فایل های متنوع برخورد داشته ام که آنها را به صورت جمع آوری شده در این ویدیو تشریح کرده ام. نکات این ویدیو مخصوصا به کنترلر ها توصیه میشود.

@mojtabamohebalian
@omranworkshop
markaztarahi.com
