کانال مرکز طراحی ساختمان

✅ دوره آموزشی تحلیل دینامیکی طیفی با نرم افزار ETABS

🌐https://www.markaztarahi.com/%D9%8Eacademy/

ویدیو 10 دقیقه ای از دوره آموزش تحلیل دینامیکی طیفی و نرم افزار ETABS
________________________________________________

✅ دوره آموزشی نرم افزار SAFE

🌐https://www.markaztarahi.com/%D9%8Eacademy/

نظر بعضی از تهیه کنندگان دوره آموزش نرم افزار SAFE

ویدیو 8 دقیقه ای از دوره آموزش نرم افزار SAFE - طراحی فونداسیون و دال بتنی
________________________________________________
🔴برای اطلاعات بیشتر و تهیه ی هر یک از دوره ها به نشانی اینترنتی نوشته شده مراجعه فرمایید.
⭕️تمامی دوره های فوق دارای گروه پشتیبانی آموزشی هستند.
✔️مشاوره جهت تهیه دوره آموزشی : @hesamnasr94

⭕️دوره جامع طراحی عملکردی و بهسازی لرزه ای با استفاده از نرم افزار SAP2000

مدرس دوره مهندس محب علیان
مدت زمان دوره به اضافه جلسات تکمیلی 32 ساعت


⭕️ویدیو بخش های مختلف این دوره آموزشی:

ویدیو: مقدمات و مفاهیم تحلیل غیر الاستیک
ویدیو: مدلسازی غیر خطی سازه 3 بعدی 10 طبقه و اثر اعمال پیچش اتفاقی در توزیع مفاصل پلاستیک
ویدیو: تشریح روش طیف ظرفیت ATC40 و کاربرد در نرم افزار SAP2000
ویدیو: مدلسازی غیر خطی و ارزیابی عملکردی مهاربند کمانش تاب BRB
ویدیو: مدلسازی مفاصل پلاستیک Fiber در نرم افزار SAP2000
ویدیو: مدلسازی غیر خطی چشمه های اتصال در قاب خمشی بر اساس نشریه 360
ویدیو: مدلسازی قاب خمشی با استفاده از المان های صفحه ای غیر خطی nonlinear shell


⭕️جهت دریافت اطلاعات بیشتر و تهیه دوره آموزشی به آدرس زیر مراجعه فرمایید:

https://www.markaztarahi.com/product/seismic-improvement/

مرکز طراحی ساختمان

⭕️پیرو ویدیو Pier بندی دیوار های برشی زیر زمین که دیوار حائل نیز هستند:

در مدل مورد نظر یک بار pier بندی برای یک وجه دیوار انجام شده و بار دیگر بین دهانه ی ستون های مختلف Pier بندی جداگانه اعمال شده است . در تصاویر فوق صرفا کنترل رفتار داخل صفحه ی دیوار برشی مد نظر است که چه اتفاقی در نتایج نهایی طراحی دیوار می افتد ، پس به همین دلیل بار فشار جانبی خاک غیر فعال شده است و طراحی تحت بار زلزله و بار ثقلی انجام شده است. با قرار دادن آرماتور یکسان در هر دو حالت Pier بندی ، نسبت تنش D/C نشان داده شده است . همانطور که مشخص است به دلیل اینکه فرضیات اشتباهی در تشکیل نمودار تنش ظرفیتی دیوار و محاسبه ی ظرفیت خمشی دیوار Mn در حالت چند Pier وجود دارد ، مقادیر D/C در دهانه های کناری بالا رفته است . نمودار تنش ظرفیتی دیوار در محاسبه ی Mn زیر دیوار ها نمایش داده شده است که نرم افزار با چه فرضی ظرفیت خمشی را محاسبه میکند(فرض دیوار های جداگانه).
دیوار مورد نظر یک دیوار پیوسته بوده (لغزشی بین آنها اتفاق نمی افتد)که تنش پیوسته در آن پخش میشود و اگر هر دهانه ی بین دو ستون جداگانه ظرفیت خمشی برای آن محاسبه شود هیچ توجیهی ندارد .

✔️دیوار حائل زیر زمین که دیوار برشی هم هست باید یک Pier واحد شود یا در دهانه های مختلف Pier بندی جداگانه شود؟؟؟

_مجتبی محب علیان
_مرکز طراحی ساختمان
markaztarahi.com
@omranworkshop

⭕️❌نکته ی بسیار مهم در طراحی دیوار حائل در نرم افزار ETABS

_مجتبی محب علیان
_مرکز طراحی ساختمان
markaztarahi.com
@omranworkshop

با سلام دوستانی که بعد از تهیه دوره ، دوره آموزشی در پنلشون قرار نگرفته لطفا به ایدی زیر پیام دهید ، با تشکر :
@hesamnasr94

✅ دوره آموزشی تحلیل دینامیکی طیفی با نرم افزار ETABS

🌐https://www.markaztarahi.com/product/dynamic-anlyze/

ویدیو 10 دقیقه ای از دوره آموزش تحلیل دینامیکی طیفی و نرم افزار ETABS
________________________________________________

✅ دوره آموزشی نرم افزار SAFE

🌐https://www.markaztarahi.com/product/safe2014pack/

نظر بعضی از تهیه کنندگان دوره آموزش نرم افزار SAFE

ویدیو 8 دقیقه ای از دوره آموزش نرم افزار SAFE - طراحی فونداسیون و دال بتنی
________________________________________________
🔴برای اطلاعات بیشتر و تهیه ی هر یک از دوره ها به نشانی اینترنتی نوشته شده مراجعه فرمایید.
⭕️تمامی دوره های فوق دارای گروه پشتیبانی آموزشی هستند.
✔️مشاوره جهت تهیه دوره آموزشی : @hesamnasr94 (مدیر وبسایت)
🔆📣

⭕️چالش طراحی سازه :

🔴به نظر شما چه روش های مختلفی برای طراحی طره های بلند و جواب گرفتن از کنترل خیز آنها وجود دارد؟

تجربیات خود را با ما به اشتراک قرار دهید.
markaztarahi.com
@omranworkshop
@mojtabamohebalian @hesamnasr94

آرماتور حداقل دال و فونداسیون به دو نوع طبق آیین نامه معرفی میشود:
1- آرماتور حداقل خمشی 0.0018 که باید در نزدیکی وجه کششی قرار داده شود .
2- آرماتور حرارت و جمع شدگی 0.0018 که باید در کل مقطع رعایت شود.
در مواردی که آرماتور خمشی در راستایی از فونداسیون یا دال در نظر گرفته شده باشد ، باید آرماتور حداقل خمشی در وجه کششی حتما رعایت شود .
در مواردی که نیازی به آرماتور خمشی در یک راستا از فونداسیون یا دال نباشد ، یک آرماتور حداقل به عنوان آرماتور حرارت و جمع شدگی باید در کل مقطع توزیع شود که میتوان آن را نصف در بالا و نصف در پایین توزیع کرد.

بند های تصویر فوق مربوط به مبحث نهم جدید و پایین تر نظام مهندسی شیراز هستند. همانطور که در بند 9-19-4-3 میبینید صحبتی از وجه کششی نشده است ، اما اگر به بند های مربوط به آرماتور حداقل خمشی در مبحث نهم مراجعه کنید همیشه رعایت آرماتور حداقل خمشی در وجه کششی را عنوان کرده است.

در پی های نواری(منظور پی های شبکه ای است که به صورت متعارف در پروژه های مختلف اجرا میگردد) باید در جهت عرض فونداسیون بررسی شود که آیا خمش عرضی موجود است و باید آرماتور حداقل خمشی را در وجه کششی رعایت کرد یا اینکه خمش عرضی وجود نداشته و باید آرماتور حرارتی قرار داده شود.
پس به طور کلی برای جمع بندی موضوع ، در پی یا دال بتنی اگر خمش در یک راستا داشتید باید آرماتور حداقل خمشی در وجه کششی را رعایت کنید(فقط وجهی که در کشش قرار میگیرد لازم است رعایت شود که SAFE این آرماتور را گزارش میدهد). اگر خمش در یک راستا موجود نبود باید آرماتور حرارت و جمع شدگی را در کل مقطع قرار دهید که از توزیع یکسان این آرماتور در دو وجه مقطع استفاده میشود.

www.markaztarahi.com
@omranworkshop
@mojtabamohebalian

🔴نکات مهم از آرماتور گذاری حداقل در فونداسیون🔵

به توضیحات زیر دقت نمایید 👇🏻👇

@mojtabamohebalian
@omranworkshop

بخشی از توضیحات مدلسازی چشمه اتصال
دوره ی طراحی عملکردی

🔴جهت دریافت اطلاعات بیشتر و تهیه دوره آموزشی به آدرس زیر مراجعه فرمایید:

https://www.markaztarahi.com/product/seismic-improvement/

markaztarahi.com
@mojtabamohebalian

Global analysis of tall buildings with Tubed Mega Frame Structures
تحلیل و طراحی سازه های مرتفع به کمک نرم افزار ETABS
(از جنی اسوارد و آرزو پرتووی)

markaztarahi.com
@omranworkshop

سوال چالش مدلسازی:
اگر قرار باشد یک المان خطی و یک المان صفحه ای را بهم متصل سازید ، اما روی هم انداختن گره های این دو المان در مدلسازی فراهم نشود تا دو المان بر هم متصل شوند ، در این صورت برای اتصال دو المان چه روشی را پیشنهاد میکنید؟

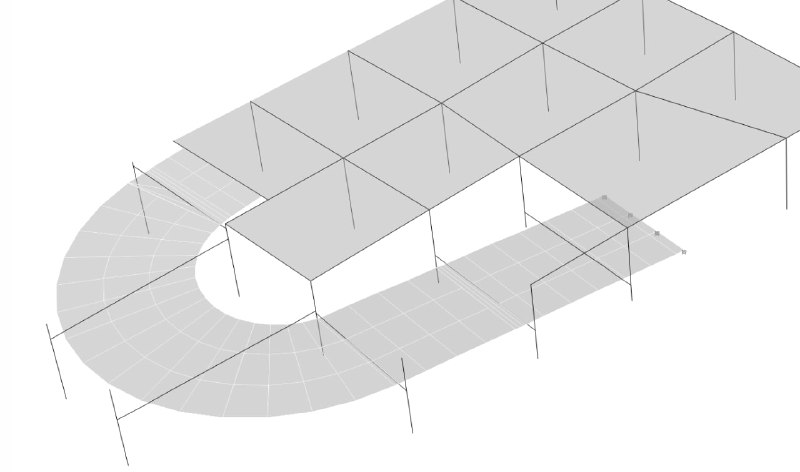

مثال: رمپ ماشین رو گردشی که تیر از زیر آن عبور میکند ، در اجرا تیر با رمپ درگیر میشود و با هم اتصال کامل دارند ، اما در مدل تیر با المان خطی مدل میشود و رمپ با المان صفحه ای ، در بعضی مواقع ممکن است نتوانید این دو المان را در مدل به هم متصل کنید .
روش پیشنهادی را کامنت کنید.

@omranworkshop
markaztarahi.com

✔️باز کردن فایل ETABS ورژن جدید تر بر روی ETABS قدیمی تر

مجتبی محب علیان
@omranworkshop
markaztarahi.com

🟡اطلاعیه مهم🟡
با عرض سلام خدمت شما همراهان گرامی ، تخفیف های دوره های آموزشی طراحی فونداسیون و دال بتنی با نرم افزار Safe ، دوره تحلیل طیفی دینامیکی به کمک نرم افزار ETABS و دوره جامع طراحی عملکردی و بهسازی لرزه ای سازه ها به کمک نرم افزار SAP2000 تا پایان روز پنجشنبه (1400/8/13)خواهد بود و از روز جمعه با قیمت جدید خواهند بود که به شرح زیر می‌باشد :
- دوره طراحی فونداسیون و دال بتنی با Safe از 180.000 به 290.000 هزار تومان
- دوره تحلیل طیفی دینامیکی به کمک نرم افزار ETABS از 100.000 به 190.000 هزار تومان
- دوره جامع طراحی عملکردی و بهسازی لرزه ای سازه ها به کمک نرم افزار SAP2000 از 750.000 به 950.000 هزار تومان
تغییر پیدا خواهد کرد . دوستانی که خواستار تهیه دوره های آموزشی هستند به آیدی زیر پیام دهند یا از سایت تهیه کنند. با تشکر .
آدرس سایت : https://www.markaztarahi.com
آیدی پشتیبانی : @hesamnasr94
