⭕️در سازه های با دهانه ی بلند ، احتمال ایجاد مفصل پلاستیک علاوه بر دو انتهای تیر ، در میانه ی آن نیز وجود دارد .
در انجام تحلیل های غیر خطی ، ذکر این نکته ضروری است که هر کجا از المان که احتمال میرود مفصل پلاستیک تشکیل شود ، برای آن مفصل پلاستیک تعریف شود ؛ در غیر این صورت تحلیل انجام شده نادرست است. پس یک موضوع مهم در تحلیل غیر خطی ، قضاوت مهندسی بر مکان های تعریف مفاصل پلاستیک است.

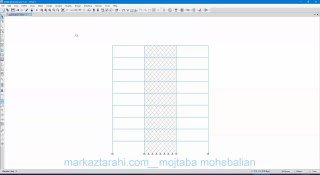

(سازه ی فوق قاب خمشی فولادی بوده و در نرم افزار SAP2000.V20 تحلیل تاریخچه زمانی غیر خطی شده است که تحت زلزله tabas روند تشکیل مفاصل پلاستیک را مشاهده میکنید . در این سازه قاعده ی تیر ضعیف ستون قوی رعایت شده ، همانطور که مشاهده میکنید مفاصل پلاستیک در تیر ها و در پای ستون های طبقه اول تشکیل شده است)

@mojtabamohebalian

لینک جدید گروه پرسش و پاسخ مرکز طراحی ساختمان :

https://t.me/joinchat/BMjkj0TE8fSINxz2n-M50g

آیا از ورکشاپ امشب رضایت داشتید؟
public poll

بله – 18
👍👍👍👍👍👍👍 95%
@hesamnasr94, @S_civil_a, افشین, @s_h_agh, Kosar, @mehrdadadineh, Mohammad, @sajjadbyt, @Eng_alisharifan, @Faridhp2, @Amarlooei_o, @Khoda_bozergeh, S, m, 𝔐𝔒ℌ𝔄𝔐𝔐𝔄𝔇, @Alifathollahi73, @civilengineershahram, @mojibetam

خیر – 1
▫️ 5%
یا صاحب الزمان به اذن خداجهان ر…

👥 19 people voted so far.

بررسی بلاک‌های دینامیکی و نحوه‌ی ساخت آن در اتوکد

🛎تا دقایقی دیگر شروع ورکشاپ بررسی بلاک‌های دینامیکی و نحوه‌ی ساخت آن در اتوکد 🛎

🛎ورکشاپ بررسی بلاک‌های دینامیکی و نحوه‌ی ساخت آن در اتوکد 🛎
-زمان برگزاری : شنبه 24 آبان
-ساعت برگزاری : ساعت 21
-مدرس : مهندس نوید سلاجقه
-مکان : گروه تلگرامی مرکز طراحی ساختمان
*همراه با ویدیو آموزشی*
-لینک گروه :
گروه تخصصي آموزش محاسبات سازه ، ايتبس و سيف مركز طراحي ساختمان .
https://t.me/joinchat/BMjkj0TE8fR8s_-5jAR4fQ

✅ویدیو ورکشاپ امشب ✅ موضوع: حل مشکل فارسی نوشتن در اتوکد

قطعا برای شما هم پیش آمده است که در هنگام طراحی یک سازه فولادی یا بتنی در ایتبس در مرحله نصب ، مدل سازی ، تحلیل و یا طراحی با پیام هایی به صورت وارنینگ مواجه شوید. این خطاها در هر مرحله از مدلسازی باید رفع شوند و در صورت رفع نشدن ممکن است مشکلاتی را بوجود آورند.
در این بخش قصد داریم شما را با این خطاهای دردسر ساز و پرتکرار و نحوه رفع آن ها آشنا کنیم : ( ادامه مطلب در لینک زیر ) https://bit.ly/37MWAez

همانطور که میدانید قاعده ای وجود دارد به نام ۳۰-۱۰۰ که آن را ما باید تحت شرایطی در سازه خود اعمال کنیم . اما تحت شرایطی هم میتوان از تخفیف های آیین نامه ای استفاده کرد و این قاعده را رعایت نکرد / ابتدا میپردازیم به شرایطی که ما باید این قاعده را رعایت کنیم و در قسمت بعدی بصورت ویدیو میپردازیم به این موضوع که این قاعده را تحت چه شرایطی میتوانیم رعایت نکنیم .
ادامه موضوع در لینک زیر :
https://bit.ly/34nszQi

سلام دوستان ،با توجه به شیوع کرونا و تعطیل شدن کلاس های حضوری دانشگاه احتمالا افت کیفیت آموزش را تجربه کرده باشید ، ما در وبسایت مرکز طراحی ساختمان قسمتی تحت عنوان جزوات دانشگاهی داریم که سعی کردیم بهترین جزوات دانشگاهی را جمع آوری کنیم و بصورت رایگان در اختیار شما قرار دهیم ، لینک جزوات آموزشی :

https://bit.ly/2T7JCiU

امیدواریم که براتون مفید باشه، اگر هم نیاز به جزوه آموزشی داشتید که در سایت موجود نبود به ما اطلاع بدید تا براتون تهییه کنیم 🙏
پایدار و پیروز باشید

⭕️کنترل 25% قاب خمشی بر مبنای روند تکراری اصلاح نیروی جانبی

(مجتبی محب علیان) @mojtabamohebalian

در این ویدیو به روشی جدید برای کنترل 25% که بر اساس اصلاح نیرو های جانبی وارده به قاب های خمشی با یک روند محاسباتی تکراری ، پرداخته شده است .

markaztarahi.com - @omranworkshop

نکاتی در مورد مدلسازی دیوار برشی فولادی در ETABS با المان نواری دو طرفه

مجتبی محب علیان
مرکز طراحی ساختمان
@omranworkshop

مشخصات میراگر اصطکاکی دورانی damptech

خروجی انیمیشن از نرم افزار sap2000

سلام ، برای میراگر اصطکاکی نمیتوانید در نرم افزاری مثل SAP و ETABS مستقیما میراگر اصطکاکی را مدلسازی کنید . باید از المان Plastic_wen که برای میراگر تسلیم شونده استفاده میشود ، استفاده کنید و مشخصات آن را طوری وارد کنید که حلقه های هیسترزیس میراگر اصطکاکی را بسازند . در واقع یک معادل سازی انجام میدهید .
میراگر تسلیم شونده یک سختی اولیه دارد ، یک سختی پس از تسلیم دارد که شیب نمودار نیرو _ تغییر مکان آن پس از تسلیم کاهش میابد .
برای اینکه پارامتر های میراگر تسلیم شونده را با میراگر اصطکاکی معادل سازی کنید ، باید سختی اولیه یا stiffness مقدار بسیار بزرگی وارد شود . سختی پس از جاری شدن یا post yield stiffness ratio را صفر وارد کنید . در yield strength باید نیروی لغزشی میراگر وارد شود.
نحوه مدلسازی آن را در تصویر قرار داده ام
(واحد نرم افزار در تعریف مشخصات میراگر ton-m _ نیروی تسلیم میراگر 20 تن_ واحد نرم افزار در نمودار چرخه ای تاریخچه زمانی میراگر Kn-m)
.

سلام مهندس. ببخشید امکان داره برای میراگر اصطکاکی دورانی بنده رو راهنمایی کنید؟
برای مدل سازیش.
