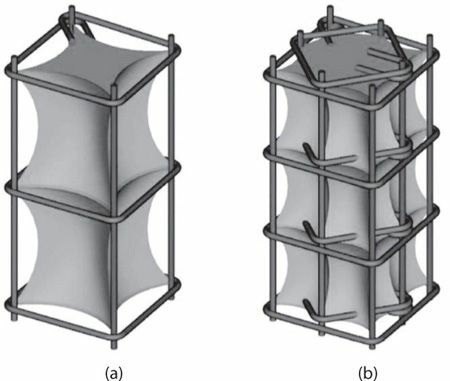

در این تصویر دو ستون نشان داده شده است . ستون در a فاصله ی خاموت ها بیشتر از ستون b است و همچنین تعداد خاموت کمتری در مقطع وجود دارد که کمک به محصور شدگی بتن کنند. در این دو ستون بتن محصور شده نمایش داده شده است و بتن محصور نشده شامل پوشش بتن و قسمتی از داخل هسته ی بتن از بین رفته است. همانطور که مشخص است در ستون b به دلیل محصور شدگی بیشتر بتن توسط خاموت ها ، حجم بتن محصور شده ی بیشتری از ستون a دارد و قاعدتا انتظار میرود ظرفیت شکل پذیری ستون b بسیار بیشتر از ستون a باشد.
آرماتور های طولی و خاموت ها مثل یک قفس اطراف هسته ی بتنی را فرا میگیرند و باعث افزایش مقاومت و شکل پذیری ستون میشوند.

در مورد مقطع C کاهش مقاومت بسیار بیشتری از مقاطع A , B در رفتار غیر الاستیک مشهود است که شکل پذیری کمتری از خود نشان میدهد. بین این مقاطع شرایط و میزان محصور شدگی بتن باعث ایجاد پاسخ های متنوع گردیده است .

⭕️پاسخ ستون تحت فشار در شرایط محصورشدگی⭕️

همانطور که مطلع هستید ، بتن محصور شده به مراتب از بتن غیر محصور شده مقاومت فشاری بالاتر و همچنین ظرفیت کرنشی بیشتری را داراست.
در ستون های بتن آرمه وجود خاموت ها باعث محصور شدگی هسته ی بتنی میشود (قفس). در تصویر بالا (برگرفته از کتاب دکتر moehle) چهار ستون بتنی تحت فشار را با هم مقایسه کرده است . محور قائم تنش نرمال (محوری) فشاری در ستون و محور افقی کرنش محوری میباشد . مقطع P یک مقطع بدون خاموت است که اصلا بتن محصور شده نیست . این مقطع مقاومت الاستیک کمتری از مقاطع A , B , C دارد و همچنین رفتار بسیار ترد و شکننده ای را نشان میدهد. مقاطع A , B , C همگی به وسیله ی خاموت محصور شده اند و از نظر مقامت الاستیک تقریبا هر 3 مقطع در یک سطح قرار دارند اما از نظر ظرفیت شکل پذیری با هم تقاوت میکنند . در مقطع A , B آرماتور های طولی میانی مهار شده اند ، اما در مقطع A به وسیله خاموت و در مقطع B به وسیله ی سنجاق اجرا شده است . مقطع B مقداری از مقطع A در رفتار غیر الاستیک مقاومت کمتری را نشان داده و سطح زیر نمودار آن نیز به این دلیل کمتر است .
(سطح زیر نمودار_انرژی جذب شده_شکل پذیری)

سلام ؛ زلزله ی سطح بهره برداری بسیار زلزله ی خفیف تری از زلزله ی طرح است و حداکثر شتاب زمین (PGA) در این زلزله بسیار کوچک تر از زلزله ی طرح است . به همین دلیل آیین نامه شتاب مبنا را در یک ششم ضرب میکند .


ساختمان باید در اثر زلزله ی بهره برداری حتما الاستیک باقی بماند ، به همین دلیل ضریب رفتار 1 هست . اگر قرار بود وارد فاز غیر الاستیک شود ، در این صورت ضریب رفتار مقداری بزرگ تر از 1 بود .


کنترل زلزله ی بهره برداری را طبق صفحه ی51 و 52 استاندارد 2800 و طبق صفحه ی 116 مبحث ششم باید انجام دهید . آیین نامه به طور واضح تمام موارد را در خصوص آن عنوان کرده است.

سلام دوستان .
در کنترل زلزله ی سطح بهره برداری
وقتی میگم یک ششم شناب مبنا و ضزیب رفتار برابر یک باشد !
این همون زلزله ی طرح با ضریب رفتار شش نمیشه ؟؟؟
تفاوت طراحیش به چه صورت هست؟
