Post #1298
737
کاشت میلگرد در اعضای بتن مسلح
در مواردی در ساختمان های بتن آرمه نیاز است که میلگرد در بتن کاشته شود.
در این موارد باید کاشت طوری صورت گیرد که گیرایی کافی را برقرار کند.
کاشت میلگرد با استفاده از مواد پایه سیمانی: ابتدا باید سوراخی به قطر حدود 5 میلیمتر بزرگ تر از قطر میلگرد و به عمقی حداقل برابر با طول مهاری میلگرد با استفاده از دستگاه مغزه گیر ایجاد شود و سپس داخل سوراخ با ملات روان پر میشود.
این ملات روان ترکیبی از آب و سیمان و ماسه و مواد ضد انقباض و روان ساز میباشد.
بعد از پر شدن سوراخ با این ملات روان باید میلگرد با فشار به کمک جک هیدرولیکی به داخل سوراخ رانده شود.
ملات داخل سوارخ باید عمل آوری گردد تا سیمان به مقاومت خود برسد.
در مواردی در ساختمان های بتن آرمه نیاز است که میلگرد در بتن کاشته شود.
در این موارد باید کاشت طوری صورت گیرد که گیرایی کافی را برقرار کند.
کاشت میلگرد با استفاده از مواد پایه سیمانی: ابتدا باید سوراخی به قطر حدود 5 میلیمتر بزرگ تر از قطر میلگرد و به عمقی حداقل برابر با طول مهاری میلگرد با استفاده از دستگاه مغزه گیر ایجاد شود و سپس داخل سوراخ با ملات روان پر میشود.
این ملات روان ترکیبی از آب و سیمان و ماسه و مواد ضد انقباض و روان ساز میباشد.
بعد از پر شدن سوراخ با این ملات روان باید میلگرد با فشار به کمک جک هیدرولیکی به داخل سوراخ رانده شود.
ملات داخل سوارخ باید عمل آوری گردد تا سیمان به مقاومت خود برسد.
Post #1297
602
Post #1296
774
✅ استفاده از فاصله دهنده برای اجرای میلگرد ها
Post #1295
803
📖راه پله بتن آرمه مقاوم
Post #1294
654
📖جدول مشخصات تیر های لانه زنبوری
Post #1293
625
✦لحظه انفجار کنترل شده سیلویی در دانمارک...
Post #1292
726
Post #1291
670
https://www.aparat.com/v/E6ayw
آموزش ETABS
ویدیو از مجتبی محب علیان _ کنترل قاعده تیر ضعیف ستون قوی در ETABS
✔️(سازه ی بتن آرمه)
☑️☑️☑️
آپارات - سرویس اشتراک ویدیو کنترل قاعده تیر ضعیف ستون قوی در سازه بتن آرمه در این ویدیو آموزشی به کنترل قاعده ی تیر ضعیف ستون قوی در نرم افزار ETABS برای یک قاب خمشی بتن آرمه پرداخته شده است.__مجتبی محب علیان __ مرکز طراحی ساختمان MARKAZTARAHI.COM آموزش ETABS
ویدیو از مجتبی محب علیان _ کنترل قاعده تیر ضعیف ستون قوی در ETABS
✔️(سازه ی بتن آرمه)
☑️☑️☑️
Post #1290
560
This post (sticker, poll or similar) has no web preview. Open in Telegram
Post #1289
634
Forwarded from mojtaba mohebalian
سلام
📌 این نوع بارگذاری برای بحرانی ترین حالت قرار گیری بار زنده است. چون بار زنده در ساختمان واقعا متغیر و غیر یکنواخت است، اما ما آن را یکنواخت درنظر میگیریم .مخصوصا زمانی که بار زنده نسبتا سنگین باشد.
به همین دلیل باید نامناسب ترین شرایط بارگذاری بار زنده را در نظر بگیریم. این مورد در قاب های خمشی که لنگر بین تیر ها و ستون ها انتقال پیدا میکند در آیین نامه وجود دارد و در قاب های ساده با اتصال مفصل تیر به ستون چون دهانه ی مجاور بارش اثری در دهانه ی بعدی نمیگذارد اهمیتی ندارد . به همین دلیل در آیین نامه نوشته در تیر های یکسره و در قاب های نامعین این موضوع کنترل شود.

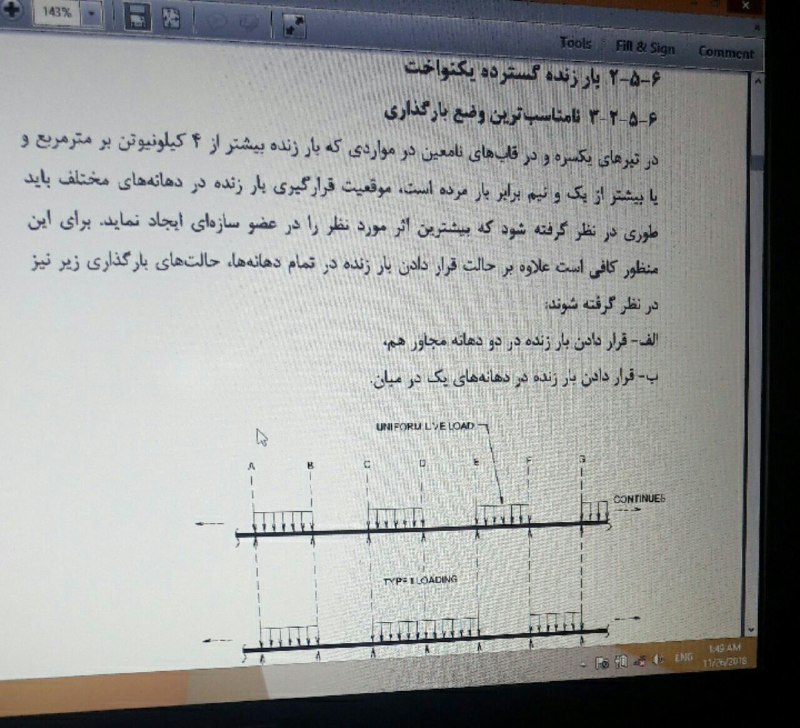

طبق آیین نامه باید حالات مختلف بارگذاری بار زنده را که خودتون تصویرش را فرستادید در ساختمان لحاظ کرد.
⁉️اما در ETABS چطور❓آیا در ETABS این روش را انجام میدهد❓
📊 نرم افزار ETABS این کار را انجام نمیدهد ، یک ترفندی را نرم افزار برای در نظر گرفتن بدترین حالت بارگذاری استفاده میکند. نرم افزار در تحلیل بار زنده برای در نظر گرفتن این موضوع فرض میکند که تیر دو سر مفصل باشد. در این صورت بیشترین لنگر در وسط دهانه به اندازه qL^2/8 تحت بار زنده وجود دارد. بر فرض در ترکیب بار ثقلی دارید : 1.2D+1.6L ، به جای 1.6L قرار میدهد q*L^2/8 * 1.6
اما چون در هیچ شرایطی از بارگذاری نامناسب به این لنگر q*L^2/8 نمیرسد ، آن را در 0.75 ضرب میکند.
در منو نرم افزار اگر برید در منوی design ، steel frame design ، view revise preferences گزینه ی شماره 36 نوشته شده pattern live load factor که عدد 0.75 جلو آن قرار داده شده . این همان ضریبی است که برای در نظر گرفتن نامناسب ترین شرایط بارگذاری در تحلیل بار زنده در q*L^2/8 ضرب میشود .
📌 این نوع بارگذاری برای بحرانی ترین حالت قرار گیری بار زنده است. چون بار زنده در ساختمان واقعا متغیر و غیر یکنواخت است، اما ما آن را یکنواخت درنظر میگیریم .مخصوصا زمانی که بار زنده نسبتا سنگین باشد.
به همین دلیل باید نامناسب ترین شرایط بارگذاری بار زنده را در نظر بگیریم. این مورد در قاب های خمشی که لنگر بین تیر ها و ستون ها انتقال پیدا میکند در آیین نامه وجود دارد و در قاب های ساده با اتصال مفصل تیر به ستون چون دهانه ی مجاور بارش اثری در دهانه ی بعدی نمیگذارد اهمیتی ندارد . به همین دلیل در آیین نامه نوشته در تیر های یکسره و در قاب های نامعین این موضوع کنترل شود.
طبق آیین نامه باید حالات مختلف بارگذاری بار زنده را که خودتون تصویرش را فرستادید در ساختمان لحاظ کرد.
⁉️اما در ETABS چطور❓آیا در ETABS این روش را انجام میدهد❓
📊 نرم افزار ETABS این کار را انجام نمیدهد ، یک ترفندی را نرم افزار برای در نظر گرفتن بدترین حالت بارگذاری استفاده میکند. نرم افزار در تحلیل بار زنده برای در نظر گرفتن این موضوع فرض میکند که تیر دو سر مفصل باشد. در این صورت بیشترین لنگر در وسط دهانه به اندازه qL^2/8 تحت بار زنده وجود دارد. بر فرض در ترکیب بار ثقلی دارید : 1.2D+1.6L ، به جای 1.6L قرار میدهد q*L^2/8 * 1.6
اما چون در هیچ شرایطی از بارگذاری نامناسب به این لنگر q*L^2/8 نمیرسد ، آن را در 0.75 ضرب میکند.
در منو نرم افزار اگر برید در منوی design ، steel frame design ، view revise preferences گزینه ی شماره 36 نوشته شده pattern live load factor که عدد 0.75 جلو آن قرار داده شده . این همان ضریبی است که برای در نظر گرفتن نامناسب ترین شرایط بارگذاری در تحلیل بار زنده در q*L^2/8 ضرب میشود .
Post #1288
574
Forwarded from Deleted Account
این بارگزاری نامناسب کی بوجود میاد؟
Post #1287
593
Forwarded from Deleted Account
Post #1286
550
🔴پرسش و پاسخ گروه محاسبات سازه👇🏻
Post #1285
1.85K
https://www.aparat.com/v/kT4H1
🔸ویدیو آموزشی از مجتبی محب علیان
🔸بررسی اندرکنش قاب خمشی و دیوار برشی به همراه مثال ساختمان 39 طبقه
.
آپارات - سرویس اشتراک ویدیو اندرکنش قاب خمشی و دیوار برشی در سیستم های دوگانه و پدیده ی برش منفی در این ویدیو کوتاه به بحث اندرکنش ما بین دیوار برشی و قاب خمشی در سیستم های دوگانه پرداخته شده است و به عنوان مثال در یک ساختمان 39 طبقه این موضوع بررسی شده است. _مجتبی محب علیان _مرکز طراحی ساختمان 🔸ویدیو آموزشی از مجتبی محب علیان
🔸بررسی اندرکنش قاب خمشی و دیوار برشی به همراه مثال ساختمان 39 طبقه
.
Post #1284
562
🔴هنگام وقوع زلزله چه کاری انجام دهیم؟؟
Post #1283
605
اجرای میراگر اصطکاکی برای مهاربند در ساختمان بتن آرمه
@omranworkshop
@omranworkshop
Post #1281
548
This post (sticker, poll or similar) has no web preview. Open in Telegram
Post #1280
568
لینک گروه آموزش محاسبات سازه 👇🏻👇🏻:
https://t.me/joinchat/BMjkj0TE8fSW3TFmUx5rhg
https://t.me/joinchat/BMjkj0TE8fSW3TFmUx5rhg
Post #1277
620
Forwarded from mojtaba mohebalian
اگر ساختمان شما نامنظم پیچشی بوده باید ضریب Aj را برای هر طبقه حساب کنید و برای زلزله استاتیکی و دینامیکی اعمالش کنید. اگر نامنظم پیچشی نیست که ضریب Aj برابر 1 هست . در کنترل دریفت اگر ساختمان نامنظم پیچشی باشد باید تغییر مکان گوشه ی ساختمان را کنترل کنید . اگر منظم پیچشی باشد باید تغییر مکان مرکز جرم را کنترل کنید. در هر صورت در کنترل دریفت از زلزله ی بدون خروج از مرکزیت اتفاقی استفاده کنید. در آیین نامه ندیدم که نوشته باشه برای کنترل دریفت در ساختمان های نامنظم پیچشی از زلزله ی دارای خروج از مرکزیت اتفاقی استفاده بشه
