🔸جزئیات اجرایی اتصال تیر فولادی به دیوار برشی

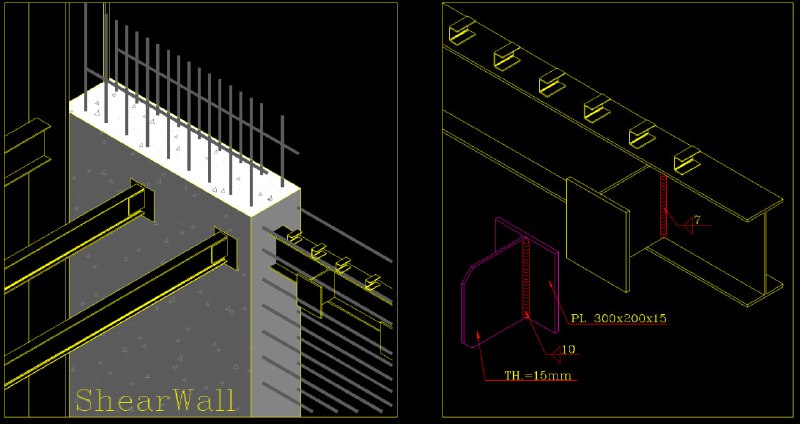

یکی از روش های ایجاد اتصال بین تیر داخل دیوار برشی و تیر های خارج از آن به این صورت است .در تیری که قرار هست داخل دیوار برشی مدفون شود ، اتصال دارای صفحه ی انتظار فولادی قرار داده میشود. سطح تمام شده ی صفحه ی انتظار همباد با سطح بتن دیوار برشی میباشد. در جزئیات 3 بعدی فوق ، سقف مورد نمایش قرار نگرفته است. به جزئیات مقطع توجه کنید ، در این جزئیات سقف عرشه فولادی و اتصال آن به دیوار برشی نیز نشان داده شده است.
در حالتی که تیر ها موازی با دیوار برشی باشند ، باز نیاز به نشیمنی برای ورق عرشه فولادی بر دیوار داریم که میتوان از اتصالی مشابه جزئیات فوق که یک نبشی نشیمن هم به آن اضافه میشود استفاده نماییم.
توصیه میشود برای تیر های فولادی مدفون در دیوار برشی و دیوار حائل برشگیر در بال فوقانی و تحتانی در نظر گرفته شود پیوستگی بین تیر فولادی و بتن دیوار حفظ شود.
