#۳ نواحی صلب انتهایی
در مدلسازی در نرم افزار ETABS تیر بین دو ستون ، از مرکز تا مرکز ستونها مدل میشود ، در حالی که در واقعیت طول تیر از بر تا بر ستون است و تیر به بال ستون متصل میشود. برای اصلاح طول تیر در ETABS به منو assign/frame/end length offset مراجعه میکنید و یک پنجره باز میگردد.
.
.

در این پنجره اگر قسمت automatic from connectivity فعال باشد ، یعنی با توجه به مقدار offset به صورت اتوماتیک طول تیر را محاسبه کند.
.
.

اگر قسمت define lenght را فعال کنید ، مقدار offset تیر را به صورت دستی باید به نرم افزار معرفی کنید که هر عددی بر حسب واحد طول برای اول و آخر تیر یا هر عضو دیگری معرفی کنید ، از روی همان مقدار طول عضو را محاسبه میکند. این حالت بیشتر برای اصلاح طول مهاربند ها کاربرد دارد که ضریب طول موثر مهاربند اصلاح شود.
.
.

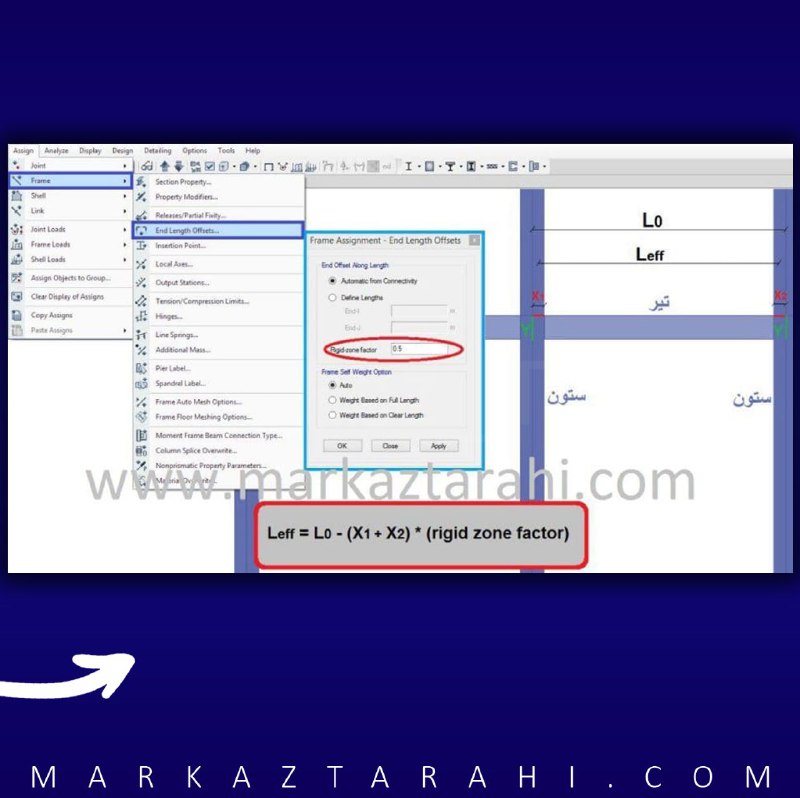

در قسمت پایین تر ضریب rigid zone factor را پرسیده است. این ضریب در واقع برای محاسبه طول تحلیلی تیر و ستون یا Leff کاربرد دارد. نحوه محاسبه طول تحلیلی تیر و ستون یا همان Leef در تصویر زیر نوشته شده است .
