В ProCAST при расчетах на наличие усадочных дефектов или дефектов напряженного состояния геометрия отливки может измениться. Это связано с объемной усадкой или короблением

❓Знали ли вы, что эту измененную геометрию можно импортировать из ProCAST в российское CAE-решение Fidesys? Как это сделать — рассказываем в нашем посте

ProCAST:

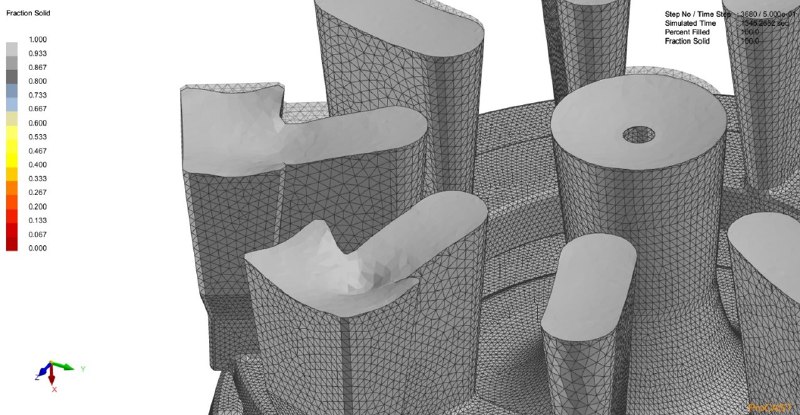

1. запустить пост-процессор Visual-Viewer и загрузить расчетный файл;
2. вкладка File —> Export As —> PATRAN, I-DEAS, STL, gom...;
3. сохранить в нужное вам место в формате .STL
(Важно❗адрес места, куда вы сохраняете, не должен содержать кириллицу);

Fidesys:

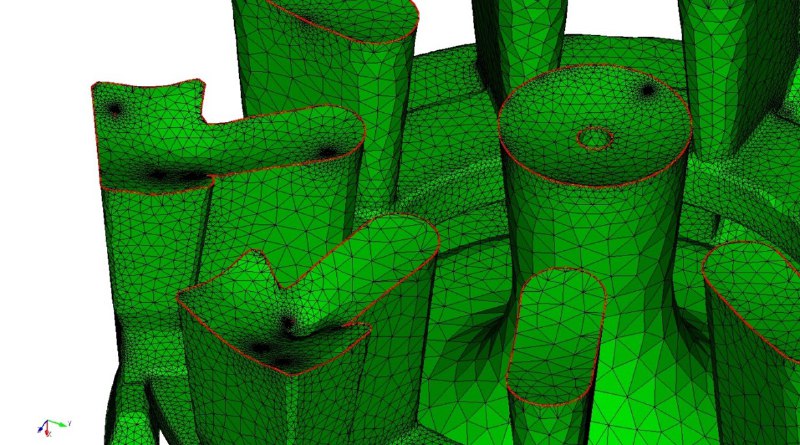

4. вкладка «Файл» —> «Импорт...». Файл загрузится с имеющейся поверхностной сеткой;
5. Готово! Вы великолепны!

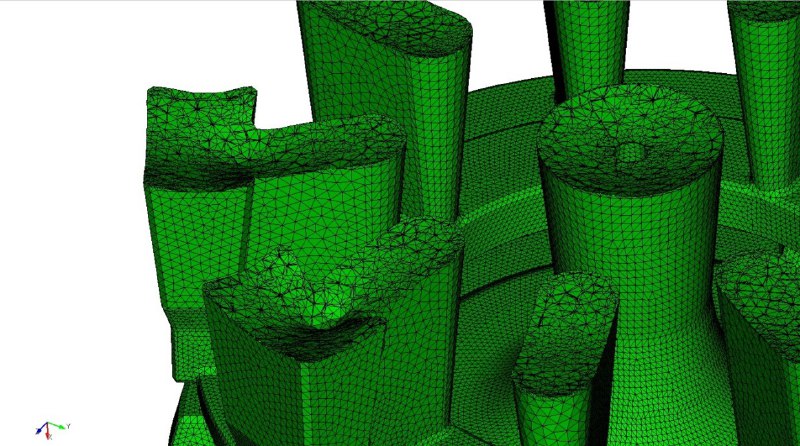

❗В некоторых случаях Fidesys может не увидеть объемную сетку. Это в дальнейшем осложнит создание блоков. Если это произошло, нужно воспользоваться методом построения гексаэдральной сетки Sculpt
