Блокноты АР

Классика

Недавно смотрел реализацию проекта с интерьерами в стилистике классической ордерной архитектуры - стены украшены пилястрами, на них лежит архитрав и карниз переходящий в декор потолка.

В исполнении допущена ошибка - линия архитрава не продолжает линию пилястры, вся пластика антаблимента утоплена ближе к плоскости стены.

В классической архитектуре это правило, продиктованное особенностями строительных материалов, практической необходимостью и мастерством древних зодчих.

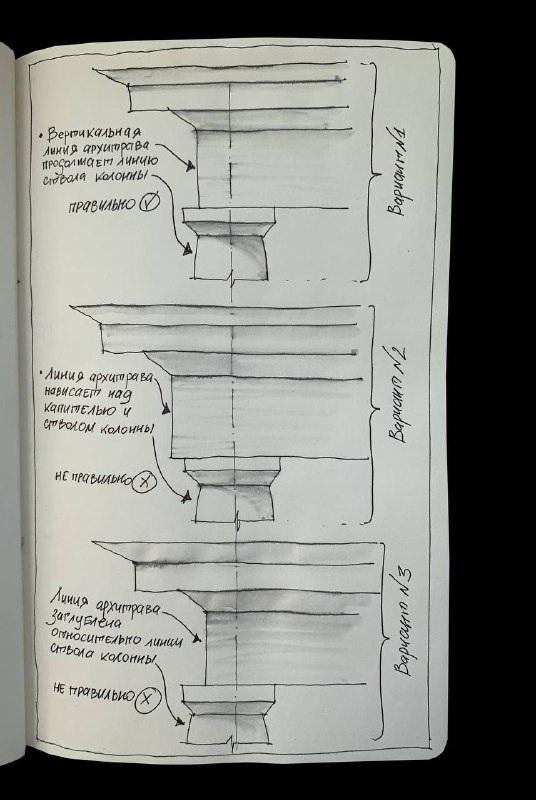

На схеме с вариантами описанная ошибка показана под номером 3, иногда делают наоборот - архитрав выступает и нависает над капителью - вариант 2, правильное исполнение - вариант 1.

Что бы более наглядно показать, как (по моему субъективному мнению) выглядит качественная работа с ордерной архитектурой делюсь ссылкой на заморское архитектурное бюро 😉

Проектирование

Про планировку ЛЛУ - выход из лифтов в межквартирный коридор, без тамбура.

Посмотрел нормативку и задал вопрос автору канала АР ПБ , записал, нарисовал схемку- делюсь 😉

Т.к. в коридор выходит лифт для пожарных подразделений он должен соответствовать требованиям ГОСТ Р 53296 пп. 5.2.2; 5.2.4 - огнестойкие конструкции и двери. Так же есть требования ФЗ-123 п.1 ч.14 ст.89. (рис.1)

Такое решение ЛЛУ достаточно распространенно, однако нужно учитывать этажность здания - от этого зависит кол-во лифтов и объем инженерных систем в коридоре. Не забываем про стоимость противопожарных дверей - придется ставить во всех квартирах 😬

Ширина коридора (холла, тамбура) перед лифтами в жилых зданиях принимается по СП 54.13330 п. 5.13 (рис.2)

doodles

Что хотел рассказать.

Начал ковырять нейросетки для генерации картинок 🙃

Вооружившись на выходных подборкой учебных материалов, которыми меня снабдил коллега, (за что ему огромное спасибо пытался сформулировать запрос (промт) к мозгу электронному, описав в нем свои почеркушки - то, что выдала моя встроенная, аналоговая нейросеть 😁

Это оказалось не просто - самому себе-то сложно объяснить, что за образы и формы возникают в голове, и затем, генерируются на листы блокнотов.

doodles

«Пирог кровли» 🍰

По мотивам рабочих
процессов 😬

Строительная терминология

Попалось недавно слово -«падлинг». Сделал себе заметку, делюсь 😉

Скорее всего от анг. paddling - перемешивание.

Означает зону примыкания монолитных вертикальных конструкций к горизонтальным (стены, пилона к плите перекрытия) с одинаковой маркой бетона.
Второе значение - мероприятие по бетонированию этой зоны, чтобы не было разрыва пилона с высокой маркой бетона плитой перекрытия с маркой ниже.

Например, если бетон пилона марки В80, а плиты В40, то в пилоне возникает прослойка с низкой маркой (рисунки лист 1)

Тогда по периметру пилона ставят сетку на определенном расстоянии и укладывают бетон той же марки, что и в пилоне (рисунки лист 2)

В интернетах не нашел этого термина, видимо какое-то рабочее словечко строителей или конструкторов.

Если кто сталкивался с таким, поделитесь пожалуйста знаниями комментах 🙃

doodles

В качестве разминки после новогодних каникул запилил пером еще одну почеркушку из рабочего блокнота 🙃
