Проектирование

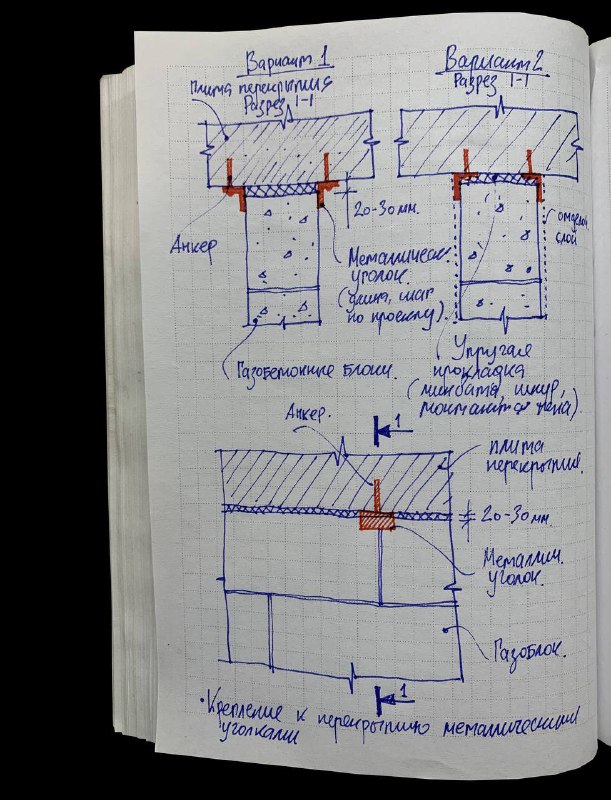

Графическая памятка вариантов крепления кладки стен к перекрытию.

Первые два довольно распространенные, встречаются в альбомах техрешений производителей блока и кирпича. Уголок монтируют как внутрь так и наружу полкой, напротив друг друга или в шахматном порядке.

Третий вариант попался недавно в рабочей документации. По-моему сложный в исполнении и не понятно, как будет работать в процессе эксплуатации здания 👀

Четвертый вариант - крепление гибкой связью, тоже часто применяемое решение.

Поделитесь в коментах своими вариантами решения узла 🙃
