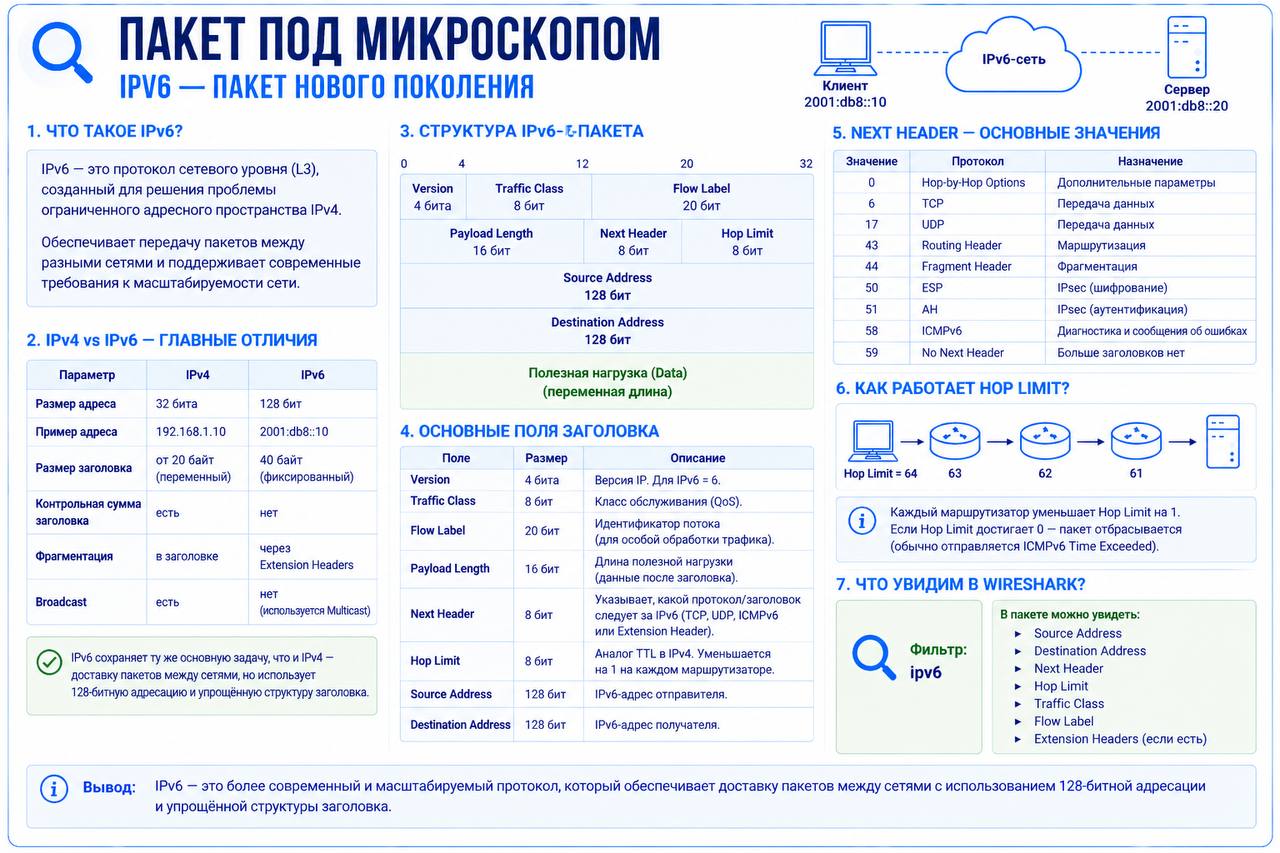

​​🔎 ПАКЕТ ПОД МИКРОСКОПОМ

IPv6 — пакет нового поколения

IPv6 — протокол сетевого уровня, созданный прежде всего для решения проблемы ограниченного адресного пространства IPv4.

Главное изменение сразу заметно по адресу:

IPv4:

192.168.1.10 — 32 бита

IPv6:

2001:db8::10 — 128 бит

📦 Заголовок IPv6

Базовый заголовок имеет фиксированный размер:

40 байт

Основные поля:

Version | Traffic Class | Flow Label

Payload Length | Next Header | Hop Limit

Source Address | Destination Address

🔹 Hop Limit

Аналог TTL в IPv4.

Каждый маршрутизатор уменьшает его на единицу:

64 → 63 → 62...

При достижении нуля пакет отбрасывается.

🔹 Next Header

Показывает, что находится после базового IPv6-заголовка.

Например:

6 → TCP

17 → UDP

58 → ICMPv6

Также Next Header может указывать на Extension Header.

🔹 Source / Destination Address

Адреса отправителя и получателя имеют размер 128 бит.

Например:

2001:db8::10 → 2001:db8::20

💡 Важное отличие от IPv4

Базовый IPv6-заголовок сделали проще.

В нём нет:

Header Checksum

и полей фрагментации из базового заголовка IPv4.

Дополнительные функции при необходимости реализуются через Extension Headers.

🔬 Wireshark

Фильтр:

ipv6

В пакете сразу можно посмотреть:

Source Address

Destination Address

Hop Limit

Next Header

Traffic Class

Flow Label

Главное: IPv6 выполняет ту же основную задачу, что и IPv4 — доставляет пакеты между сетями, но использует 128-битную адресацию и переработанную структуру заголовка.

Записки сетевика | Сети для всех

#ПакетПодМикроскопом

Mcedit

🔹 Команда дня

Записки сетевика | Сети для всех

#КомандаДня

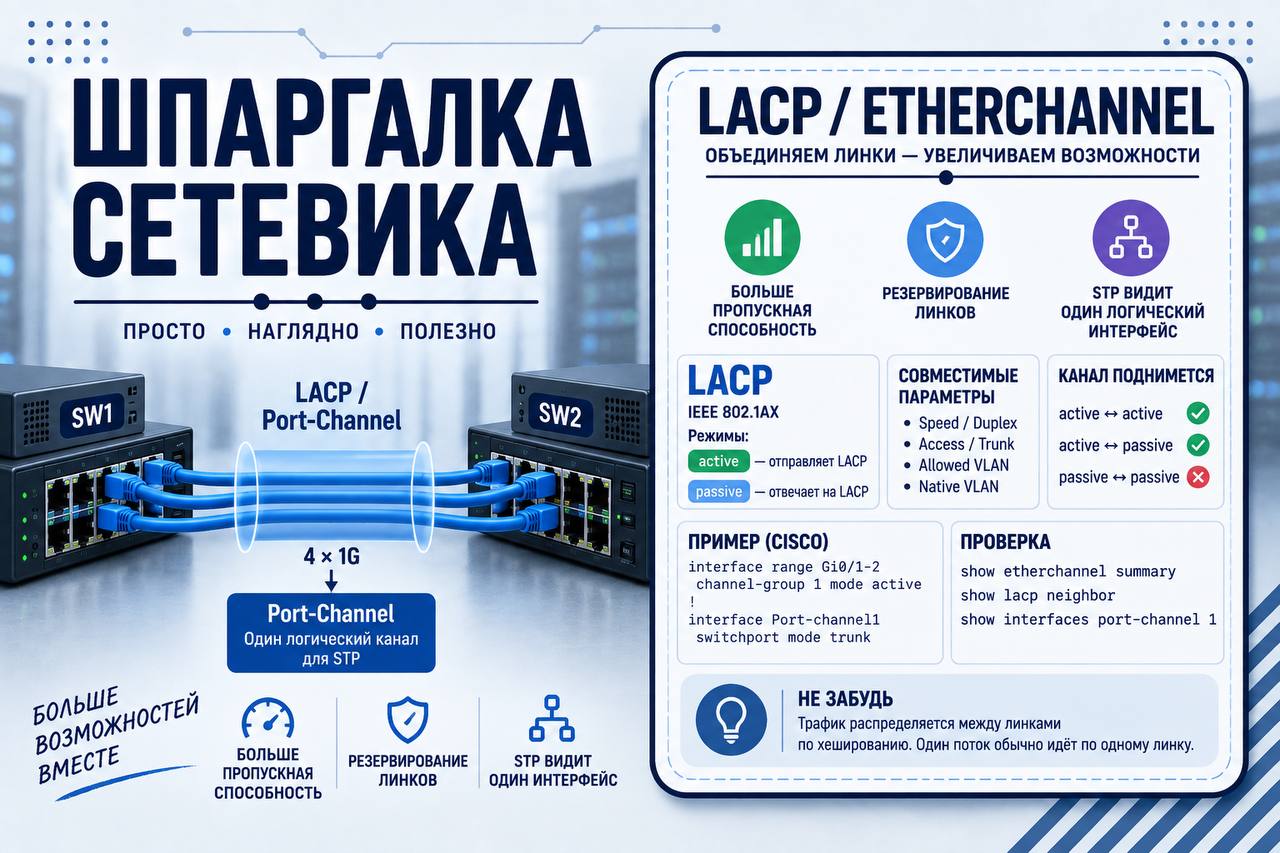

​​📌 ШПАРГАЛКА СЕТЕВИКА | LACP / ETHERCHANNEL

EtherChannel объединяет несколько физических интерфейсов в один логический канал.

Например:

SW1 ═══ 4 × 1G ═══ SW2

↓

Port-Channel

Плюсы:

больше пропускная способность
резервирование линков
STP видит один логический интерфейс

⸻

🔹 LACP

LACP — стандартный протокол агрегации:

IEEE 802.1AX

Основные режимы:

active — активно отправляет LACP

passive — отвечает на LACP

Канал поднимется:

active ↔ active ✅

active ↔ passive ✅

passive ↔ passive ❌

⸻

🔹 ВАЖНО

Интерфейсы в одном Port-Channel должны иметь совместимые параметры:

Speed

Duplex

Access / Trunk

Allowed VLAN

Native VLAN

Несовпадение настроек может не позволить интерфейсам нормально войти в агрегированный канал.

⸻

🔹 CISCO: ПРИМЕР

Создать LACP:

interface range Gi0/1-2

channel-group 1 mode active

Логический интерфейс:

interface Port-channel1

Для trunk:

switchport mode trunk

⸻

🔹 ПРОВЕРКА

Состояние EtherChannel:

show etherchannel summary

LACP:

show lacp neighbor

Port-Channel:

show interfaces port-channel 1

Полезное обозначение:

P — порт успешно включён в Port-Channel.

⸻

⚠️ ПРОПУСКНАЯ СПОСОБНОСТЬ

4 × 1G не означает, что одно соединение обязательно получит 4 Гбит/с.

Трафик распределяется между физическими линками по алгоритму хеширования.

Один flow обычно проходит через один member-link.

⸻

🧠 Запомнить

EtherChannel → агрегация линков

LACP → стандартный протокол

Active + Passive → работает

Passive + Passive → не работает

STP → видит Port-Channel как один логический линк

💾 Сохраняй — пригодится при настройке uplink’ов между коммутаторами и поиске проблем с Port-Channel.

Записки сетевика | Сети для всех

#ШпаргалкаСетевика

Mc

🔹 Команда дня

Записки сетевика | Сети для всех

#КомандаДня

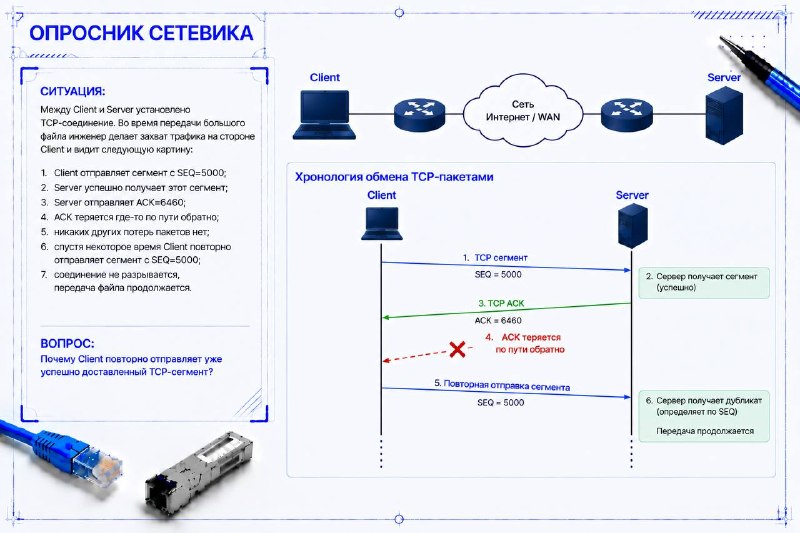

Записки сетевика | Сети для всех

#ОпросникСетевика

Vim

🔹 Команда дня

Записки сетевика | Сети для всех

#КомандаДня

​​📘 Записка №062

🔹 NetBox — когда Excel для сети становится опасным
По мере роста инфраструктуры таблицы с IP-адресами, VLAN и стойками быстро перестают отражать реальность. Один инженер изменил порт, другой забыл обновить файл — и документации уже нельзя доверять.
Для этого существует NetBox — система для описания инфраструктуры и управления IPAM/DCIM.

🔹 Что можно хранить
Устройства, интерфейсы, кабельные соединения, стойки, VLAN, VRF, префиксы и IP-адреса.
Но интереснее другое: NetBox можно использовать как «источник истины» для автоматизации.
Например:
NetBox → API → Ansible → конфигурация оборудования

🔹 Важный нюанс
NetBox — не система мониторинга. Он описывает, как сеть должна быть устроена, а мониторинг показывает, что происходит с ней сейчас.
Именно разделение этих задач делает его особенно полезным.

🔹 Что запомнить
Если информация о сети существует только в Excel и в голове инженера — автоматизировать такую инфраструктуру будет сложно.
NetBox превращает документацию в структурированные данные, доступные через API.

Записки сетевика | Сети для всех

#ЗапискиСетевика

Записки сетевика | Сети для всех

#ОпросникСетевика

Scp

🔹 Команда дня

Записки сетевика | Сети для всех

#КомандаДня

📘 Записка №061

🔹 MTR — когда ping и traceroute недостаточно
mtr объединяет идеи ping и traceroute: постоянно отправляет пакеты и показывает статистику по каждому узлу на пути.
Это удобно, когда проблема появляется периодически: растёт задержка, возникает loss или соединение «подвисает».

🔹 Главный нюанс
Увидели 30% Loss на промежуточном хопе? Это ещё не означает потерю реального трафика.
Маршрутизатор может ограничивать ответы ICMP, но продолжать нормально пересылать транзитные пакеты. Если loss появился на одном хопе, а следующие отвечают без потерь — проблема, скорее всего, не в пересылке через этот узел.
Настоящий повод для проверки — когда потери начинаются на определённом участке и сохраняются на последующих хопах вплоть до назначения.

🔹 Что запомнить
MTR нужно читать по всей цепочке, а не искать строку с самым большим %Loss.

🔹 Полезные команды

🐧 Linux
mtr 8.8.8.8
mtr -rwzc 100 8.8.8.8
mtr -T -P 443 example.com
mtr -u example.com

Записки сетевика | Сети для всех

#ЗапискиСетевика

🔎 ПАКЕТ ПОД МИКРОСКОПОМ

ICMP — служебные сообщения IP-сети

ICMP — Internet Control Message Protocol. Он используется для диагностики и передачи сообщений об ошибках при работе IPv4.

В IPv4:

Protocol = 1

Структура:

Ethernet | IPv4 | ICMP | Data

📦 Основные поля ICMP:

Type | Code | Checksum

Type определяет тип сообщения, а Code уточняет его причину.

Основные типы:

0 → Echo Reply
3 → Destination Unreachable
8 → Echo Request
11 → Time Exceeded

🏓 Ping

Использует:

Echo Request → Echo Reply

Так проверяется доступность узла и измеряется время ответа.

🛣 Traceroute

Когда IPv4 TTL достигает нуля, маршрутизатор отбрасывает пакет и обычно отправляет:

ICMP Time Exceeded

На этом механизме строится определение промежуточных узлов маршрута.

🔬 Wireshark

Фильтр:

icmp

В захвате можно увидеть Echo Request/Reply, Destination Unreachable, Time Exceeded и другие ICMP-сообщения.

💡 Главное: ICMP — это механизм обратной связи IP-сети. Он помогает понять, что произошло с пакетом при его доставке.

Ssh

🔹 Команда дня

Записки сетевика | Сети для всех

#КомандаДня

📘 Записка №060

🔹 Ситуация
BGP-сессия

Established

, но нужный маршрут от соседа не принимается.

🔹 Почему это произошло
Одна из причин — собственный ASN внутри

AS_PATH

.
Ваш ASN:

65010

Полученный путь:

64500 65010 64550

BGP видит свой ASN и обычно отвергает такой маршрут, защищая сеть от петли.

🔹 Важный нюанс
В некоторых схемах это ожидаемо. Например, один ASN может использоваться на нескольких площадках. Тогда применяют

allowas-in

, разрешая принять маршрут со своим ASN в

AS_PATH

.
Использовать его нужно осторожно: механизм ослабляет стандартную защиту BGP от петель.

🔹 Что запомнить

Established

≠ маршруты приняты. Если пропал конкретный префикс — проверяйте

AS_PATH

.

🔹 Команды

🔵 Cisco
show bgp ipv4 unicast
🔹 Huawei
display bgp routing-table
🔷 MikroTik
/routing/route/print detail where protocol=bgp
🐧 FRR
show bgp ipv4 unicast

Записки сетевика | Сети для всех

#ЗапискиСетевика

​​📌 ШПАРГАЛКА СЕТЕВИКА | STP

STP защищает L2-сеть от петель, когда между коммутаторами существует несколько путей.

Без STP петля может вызвать:

Broadcast Storm

MAC Flapping

перегрузку сети

⸻

🔹 КАК РАБОТАЕТ

STP строит логическое дерево и блокирует лишние пути:

SW1 ─── SW2
│ │
└── SW3 ┘
⛔

При отказе рабочего линка резервный путь может быть активирован.

⸻

🔹 ROOT BRIDGE

Главный коммутатор STP — Root Bridge.

Выбирается по минимальному Bridge ID:

Priority + MAC

Сначала сравнивается Priority.

Если она одинаковая — выигрывает меньший MAC.

Типичная default priority:

32768

⸻

🔹 РОЛИ ПОРТОВ

Root Port (RP)
Лучший путь коммутатора к Root Bridge.

Designated Port (DP)
Лучший порт для конкретного сегмента.

Alternate Port
Резервный путь, который RSTP может держать в состоянии Discarding.

На самом Root Bridge все активные STP-порты являются Designated.

⸻

🔹 STP И RSTP

STP → IEEE 802.1D

RSTP → IEEE 802.1w

RSTP сходится значительно быстрее классического STP и обычно предпочтительнее в современных сетях.

⸻

🔹 CISCO: БЫСТРАЯ ПРОВЕРКА

Состояние STP:

show spanning-tree

Конкретный VLAN:

show spanning-tree vlan 10

Найти Root Bridge:

show spanning-tree root

Сделать коммутатор предпочтительным Root:

spanning-tree vlan 10 root primary

⸻

🧠 ЗАПОМНИТЬ

STP → защита от L2-петель

Root Bridge → центр дерева

RP → путь к Root

DP → лучший порт сегмента

RSTP → более быстрое восстановление

💾 Если в L2-сети внезапно начинается broadcast storm или MAC flapping — STP должен быть одной из первых проверок.

Записки сетевика | Сети для всех

#ШпаргалкаСетевика

Iwconfig

🔹 Команда дня

Записки сетевика | Сети для всех

#КомандаДня

Записки сетевика | Сети для всех

#ОпросникСетевика

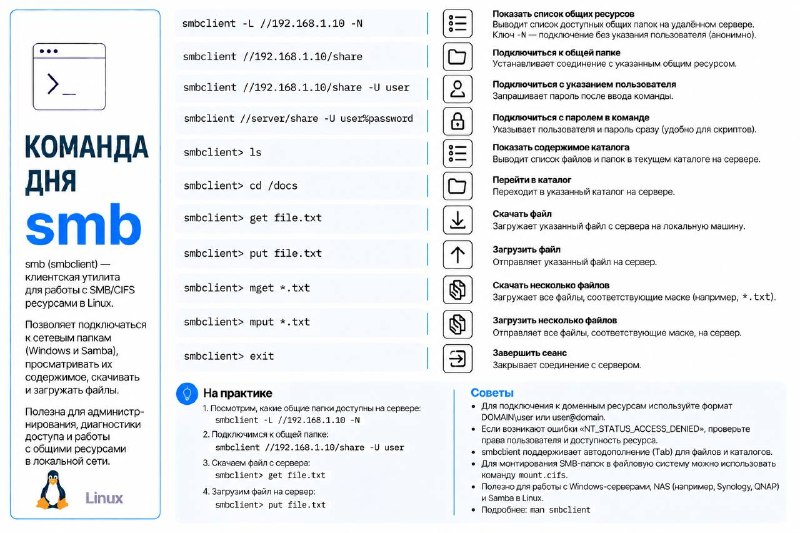

Smb

🔹 Команда дня

Записки сетевика | Сети для всех

#КомандаДня
