OpenJFEM

Это академическое программное обеспечение с открытым исходным кодом для анализа конструкций методом конечных элементов, написанное на языке Julia и поддерживающее формат входных данных, совместимый с Nastran. В настоящее время OpenJFEM реализует линейный статический анализ (SOL101), анализ собственных колебаний (SOL103), анализ потери устойчивости (SOL105), геометрический нелинейный анализ (SOL106) и начальный набор оптимизационных функций (mini-SOL200). На данный момент SOL 101, 103 и 105 достаточно зрелые, с обширным набором валидационных примеров по сравнению с опубликованными случаями и Mystran.

Данный решатель используется студентами курса «Продвинутое проектирование летательных аппаратов» в Мадридском европейском университете для приобретения опыта в расчете размеров облегчённых конструкций с точки зрения устойчивости.

https://github.com/flt-acdesign/OpenJFEM_2026_06_14

Официальный релиз LS-DYNA R17

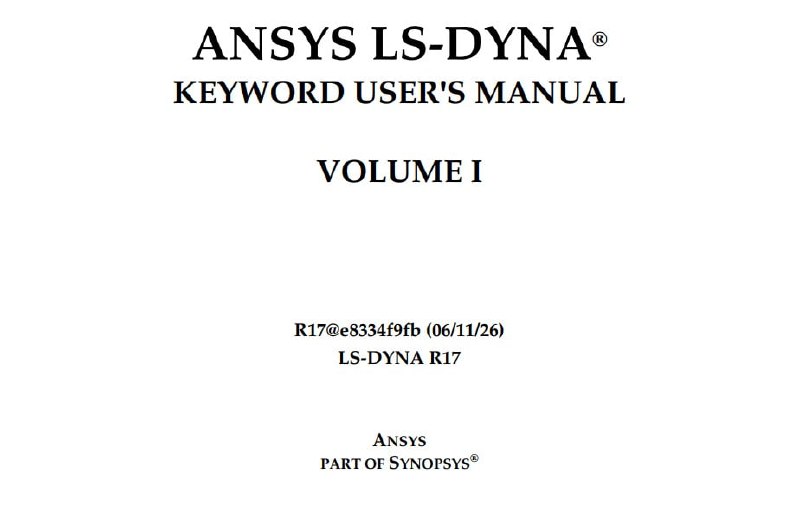

Релиз состоялся 9 июня. Примечания к релизу доступны по ссылке в конце поста.

Что лично интересует меня:
- Буду обязательно пробовать новый решатель в EFG и рассматривать новую модель *MAT_ADD_MICRO с JMAK внутри.
- В очередной раз сделаю подход к DUALSESE, который теперь получил поддержку химически активного потока, как и CESE.
- *MAT_ISPG_CROSS_WLF_MODEL — мне была очень нужна power-law dependence on shear rate, и теперь она появилась!
- *ICFD_CONTROL_IMMERSED — наконец-то метод погруженной границы для FSI, правда пока только с SHELL геометрией.
- *MAT_ADD_EROSION теперь работает с пользовательскими функциями, заданными в *DEFINE_FUNCTION (компилятор не нужен).
- *BOUNDARY_ELEMENT_METHOD — новое семейство ключевых слов для еще одного BEM решателя

https://ftp.lstc.com/anonymous/outgoing/support/FAQ/ReleaseNotes/Release_Notes_LS-DYNA_R17_0_0_rev0.html
https://ftp.lstc.com/anonymous/outgoing/web/ls-dyna_manuals/R17/

Тренинг по композитам от Александра Черняева

Мой друг и коллега, Александр Черняев, создал и опубликовал собственный учебный курс по моделированию композитов в Ansys. Зная его опыт академической работы, представляю, что это будет очень интересно.

https://www.udemy.com/course/fea-composite-structures/

Прощай dynalook

На прошлой неделе были отключены сайты dynalook.com, dynaexamples.com, dynasupport.com. Как обещают, материалы будут перенесены на сайт lsdyna.ansys.com.

Вообще, мне очень не по душе такие действия, так как отключение этих сайтов без корректно настроенного редиректора ломает связанность интернета. До сих пор все мои поисковые системы по запросам ведут меня на старый сайт. А собственный поисковик на новом сайте хромает, так что я даже пока не все свои статьи найти могу. Как хорошо, что я сделал бэкап всех статей за все годы конференций LS-DYNA в начале этого года.

https://lsdyna.ansys.com

Salome-Meca 2025 скоро появится на Windows

Компания Simvia объявила о выпуске прототипа Salome-Meca 2025 для Windows, включающего SALOME 9.15 и code_aster 17.4. Обещают повысить удобство использования и сделать интерфейс более дружелюбным.

Первый прототип можно скачать из Open-Simulation-Center: https://open-simulation-center.org/downloads/code_aster/SALOME_MECA/2025

Деформируемые DEM-частицы?!

Вообще, концепция DEM изначально строилась на том, что у нас есть очень много недеформируемых и желательно сферических частиц, чтобы быстро аппроксимировать поведение сыпучей среды. Но время идет, и мы увидели несферические частицы, разрушаемые частицы... И теперь они пришли за недеформируемостью. В новой версии Rocky DEM показывают деформируемые частицы. По сути, каждая частица — это теперь кластер из нескольких конечных элементов. Чудная химера.

https://www.ansys.com/resource-center/webinar/rocky-in-action-deformable-particles

Пионеры CAD

Сегодня я нашел для вас полутора часовую запись секции с конференции ACM/SIGGRAPH 2026 посвященной истории становления CAD. Вот кто там докладывал:

Фрэнсис Айш — сооснователь Invisible Dynamics и один из заметных практиков вычислительного дизайна в архитектуре и инженерии. В Foster + Partners он развивал прикладные R&D-инструменты для параметрического и вычислительного проектирования, связывая архитектурную геометрию, инженерный анализ и цифровые рабочие процессы. Chalmers называет его пионером в развитии и применении цифрового дизайна в архитектуре и инженерии; в его работах также упоминаются интерактивные системы концептуального проектирования с расчетной обратной связью, например SandBOX.
Джон Дилл — почетный профессор Simon Fraser University, специалист по компьютерной графике, HCI, визуализации информации и визуальной аналитике. Его вклад в CAD связан прежде всего с визуализацией и взаимодействием: IEEE отмечала его достижения, охватывающие CAE/CAD, HCI и визуализацию данных. Он также был одним из участников становления визуальной аналитики — направления, важного для анализа сложных инженерных и проектных данных.
Рич Ризенфельд — почетный профессор Университета Юты и один из ключевых исследователей в области computer-aided geometric design. Его докторская работа 1973 года ввела B-сплайны как мощный аппарат геометрического моделирования для CAD/CAM. Его исследования по B-сплайнам, subdivision-методам и аппроксимации стали частью математической основы современных CAD-систем, особенно в моделировании кривых и поверхностей.
Л. Стивен “Стив” Вулф — инженер-механик, консультант и один из заметных аналитиков CAD-индустрии. Через бюллетень Computer Aided Design Report он много лет освещал развитие CAD/CAM/CAE-рынка, анализировал поставщиков и технологии, включая раннее восприятие Pro/ENGINEER и параметрического моделирования. Его вклад — не столько в алгоритмы CAD, сколько в профессиональную экспертизу, отраслевую аналитику и документирование эволюции CAD-рынка.
Модератор: Дэйв Касик — бывший Senior Technical Fellow Boeing по визуализации и интерактивным технологиям. Его вклад в CAD связан с промышленной 3D-визуализацией больших сборок, CAD/CAM/CAE-системами Boeing и интерактивной работой с массивными геометрическими моделями. Он участвовал в развитии massive model visualization — технологий, позволяющих визуализировать сложные CAD-модели аэрокосмических изделий в реальном времени.

https://youtu.be/ZNycb4b5GT0?si=frRmP3MPi9DbYUL_

ALE — катер

Турецкие коллеги взяли и смоделировали катер в ALE в LS-DYNA. То есть их катер движется, так как его винты взаимодействуют с жидкостью. Задача получилась интересная, но, как мне кажется, технически бесполезная.

https://www.linkedin.com/posts/anıl-kaan-köktürk-844ba3252_lsdyna-cfd-navalarchitecture-ugcPost-7465757102829961216-GBZ9

Impetus Solver 11

На предстоящей конференции IC26 8–10 июня обещают представить Impetus Solver 11. Для тех, кто не сможет посетить конференцию, а также для всех, кто заинтересован в получении дополнительной информации о новой версии, коллеги проведут специальный вебинар 17 июня в 10:00 CEST.

Спикеры: Ларс Оловссон (технический директор), Харальд Вистнес (менеджер по продукту) и Кин Фунг Чан (разработчик программного обеспечения).

https://events.teams.microsoft.com/event/00d85810-70ef-45c1-b081-fa99d0e5177c@6bac3a15-993a-45d2-8c84-6b849f3013c0

Научиться краш-тестам

1–4 сентября в Гётеборге, Швеция, Поль Дюбуа и Сури Бала будут 4 дня проводить учебный курс по моделированию краш-тестов. Поль Дюбуа — легенда в мире явного моделирования, инженер, выполнивший первый коммерческий краш-тест в истории. Сури Бала ему под стать: не только закалённый инженер, но и создатель платформы d3VIEW.

Короче, моя рекомендация. Правда, второй год подряд пролетаю мимо этого тренинга :(

КЭ моделирование боли в пояснице!

Травмы нижней части спины являются распространённым явлением и приводят к потере трудоспособности, а прогнозирование таких травм зависит от определения индивидуальных особенностей распределения нагрузки на позвоночник. Я вот на прошлой неделе пару позвонков в пояснице выбил.

Исследователи из Университета Вирджинии и Технологического университета Чалмерса проанализировали механику поясницы, варьируя форму позвоночника и свойства тканей при сгибании и сжатии, взяв за основу модель поясничного отдела позвоночника мужчины из базы данных GHBMC.

Модель была трансформирована для соответствия анатомии позвоночника, наблюдаемой на компьютерных томограммах как у мужчин, так и у женщин, а механические свойства связок и дисков были скорректированы для моделирования различий в жесткости тканей. Результаты показали, что комбинированные изменения жесткости тканей оказали большее влияние на прогнозируемую биомеханическую реакцию, чем изменения только формы, однако добавление этой дополнительной детали не привело к существенному улучшению соответствия модели экспериментальным измерениям — особенно при больших углах изгиба и нагрузках.

Улучшение прогнозирования травм позвоночника будет зависеть от моделей, которые более точно отражают реакцию реальной спины человека при нагрузках с высоким риском.

https://www.linkedin.com/posts/lower-back-injuries-are-common-and-debilitating-share-7465796362647891968-v-RN/
https://www.ircobi.org/wordpress/downloads/irc24/pdf-files/2417.pdf

Digital Dynamics Studio
Это интерактивная платформа для моделирования с использованием CFD, позволяющая проводить эксперименты в режиме реального времени.
https://www.youtube.com/watch?v=x7gRw2WA8C8
https://www.digitaldynamics.studio/

Исследование динамики поведения стружки при резке металла.

Коллеги провели экспериментальное исследование высокоскоростной резки Al6061, Ti6Al4V и Inconel 718 и зафиксировали поле деформаций. Получилась не только красивая анимация, но и статья в открытом доступе. Теперь будет на чём настраивать численные коды.

https://www.linkedin.com/feed/update/urn:li:activity:7465132773096198144/

Make MAT_WINFRITH_CONCRETE great again!

Как-то я пропустил тот факт, что Arup взяли под крыло MAT84. Если раньше MAT84 заслуживала упоминания только потому, что умела рисовать красивые трещинки, то теперь загибайте пальцы:
- Разупрочнение после пиковой прочности (ну наконец-то), да еще и с ручным заданием любой кривой разупрочнения;
- Автокалибровка на основе fib2010;
- Учет теплового разупрочнения (единственная серьезная модель бетона в LS-DYNA с этой функцией);
- Учет изменения прочности бетона со временем;
- Учет изменения сопротивления сдвигу трещин в зависимости от размера заполнителя;
- Учет влияния давления жидкости на раскрытие трещин в бетоне;
- Учет влияния армирования металлическими волокнами.

Ну вы сами поняли: Arup просто полностью переписали модель, сделав из аутсайдера самую фичастую модель на рынке. Осталось у нее, только одно ограничение: ей по-прежнему нужна сетка HEX1.

https://www.dynalook.com/conferences/14th-european-ls-dyna-conference-2023/simulation-miscellaneous/sturt_arup.pdf/view

ZOZO's Contact Solver

Интернет-магазин одежды, разработал новый открытый решатель для динамики тканей с учетом сложных контактов?!

https://github.com/st-tech/ppf-contact-solver

MaterialMAP: Законы механики твердого тела 2

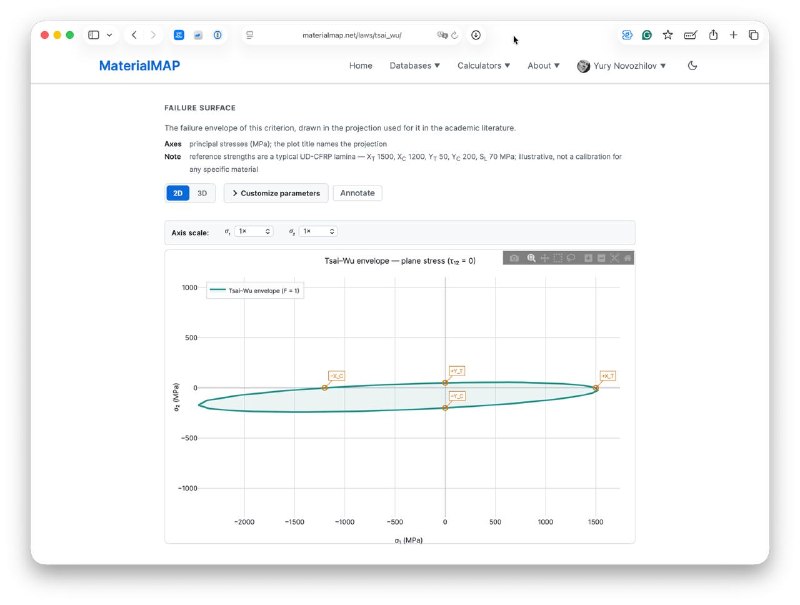

На прошлой неделе я выкатил дополнительный раздел "Solid mechanics laws» с описанием боьшей части аналитических законов механики в моделях материалов LS-DYNA. Но тут у нас в германии были большие выходные, и я решил, что я могу сделать что-то еще лучше. Теперь каждый закон сопровожден интерактивной 2D/3D виузализацией с аннотациями, показывающими физические смыслы использованных параметров. Жаль, что такого не было во времен моего обучения в университете.
Кроме того, я переделал UI поиска в базе данных материлов, так что теперь можно искать еще и по "Solid mechanics laws"

https://materialmap.net/laws/
