Моделирование прямого наплавление с предсказанием микроструктуры

Тут коллеги утверждают, что они разработали и провели валидацию связанной (CFD + Thermal) модели, которая напрямую показывает влияние параметров лазерного луча на эволюцию зерен в наплавленном материале.
Модель объединяет:
- FLOW-3D как основной решатель
- CellularAutomata для моделирование роста зерен
- Связку CellularAutomata-тепловые поля

Из плюсов публикации, конечно наличие сравнения с экспериментами. Так что тут не только магия красивых движущихся картинок, но и реальная наука. Из минусов - неспособность FLOW-3D работать на GPU. Он конечно хорош для VOF, но без GPU-native сегодня с большими решателями уже конкурировать трудно.

https://www.linkedin.com/posts/mosattari_computational-laserbeamshaping-directedenergydeposition-ugcPost-7434151671665954816-gwSO

https://www.sciencedirect.com/science/article/pii/S2238785426004400?via%3Dihub

288-core Xeon 6+ CPU

Эх, помню, как для такого количества ядер надо было HPC кластер собирать. А теперь взял два камня и получил больше чем пол тысячи ядер! Надо понимать, что эти ядра конечно не для HPC. Скорее всего, они будут энерго эффективными. Но даже так придётся отводить пол киловатта с одного камня!

https://www.tomshardware.com/pc-components/cpus/intels-make-or-break-18a-process-node-debuts-for-data-center-with-288-core-xeon-6-cpu-multi-chip-monster-sports-12-channels-of-ddr5-8000-foveros-direct-3d-packaging-tech

Моделируем разборки из 90х

Исследование на тему моделирования возможных повреждений головы, если по ней ударить битой. Бьют разными битами и с разной скоростью. К счастью, тут все в LS-DYNA. Из плюсов для меня: есть несколько пусть и простых, но хотя бы не просто линейных моделей материалов для костей черепа и самого мозга.

https://www.mdpi.com/2075-1729/16/1/9#life-16-00009-t002

Моделируем лед

*MAT_ MOHR_COULOMB отвечает за метариал
*CONSTRAINED_TIED_NODES_FAILURE работает для имитации технологии разделения по узлам (node splitting)
*MAT_ADD_EROSION удаляет элементы когда им совсем плохо
Все вместе дает совпадение с экспериментом.

https://asmedigitalcollection.asme.org/offshoremechanics/article/144/2/021601/1121745/A-Finite-Element-Model-for-Compressive-Ice-Loads

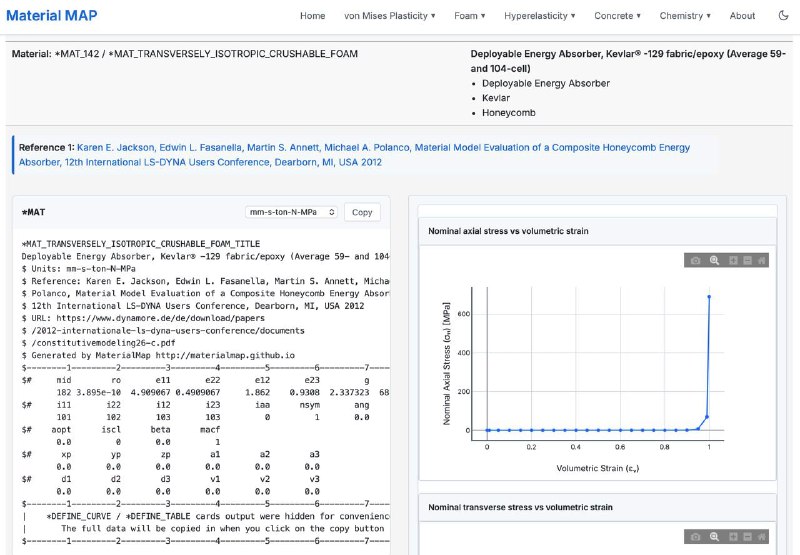

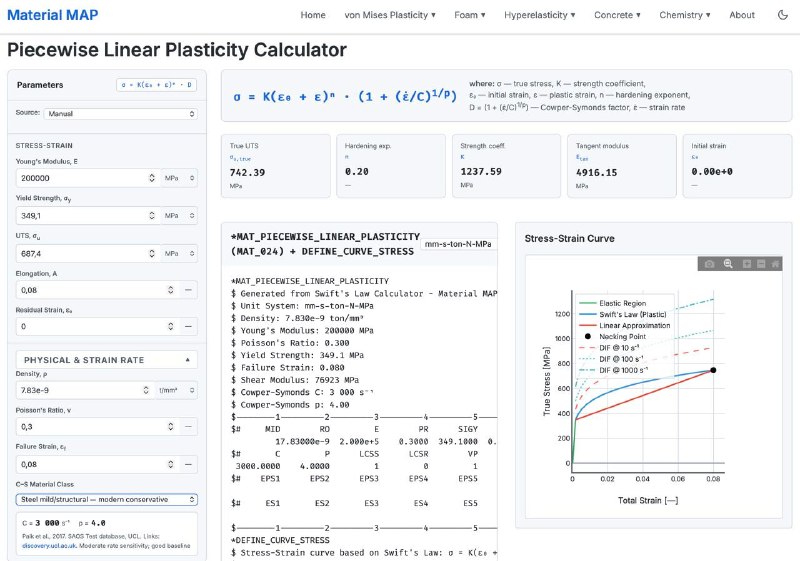

MaterilaMAP - новый глобальный релиз

- Проект перешел от хранения данных в коллекции файлов TOML к использованию полноценной базы данных.
- Для любой карты теперь можно подключить модули визуализации для быстрой проверки свойств материала (пока доступны не все модули, но я скоро их доработаю).
- Для всех (!!!) материалов в базе данных теперь поддерживается конвертация в любую систему единиц на лету — самая востребованная функция от сообщества. - Интерфейсы для всех калькуляторов, которые генерируют карты на основе корреляционных отношений, также были полностью переработаны.
- Система больше не просто дает рекомендации, а сразу же собирает действительные карты *MAT_PIECEWISE_LINEAR_PLASTICITY, *MAT_CRUSHABLE_FOAM, *MAT_HYPERELASTIC_RUBBER и несколько более конкретных моделей с альтернативной калибровкой.

One more thing: теперь у меня есть темная тема - ну куда же без этого.

https://materialmap.net

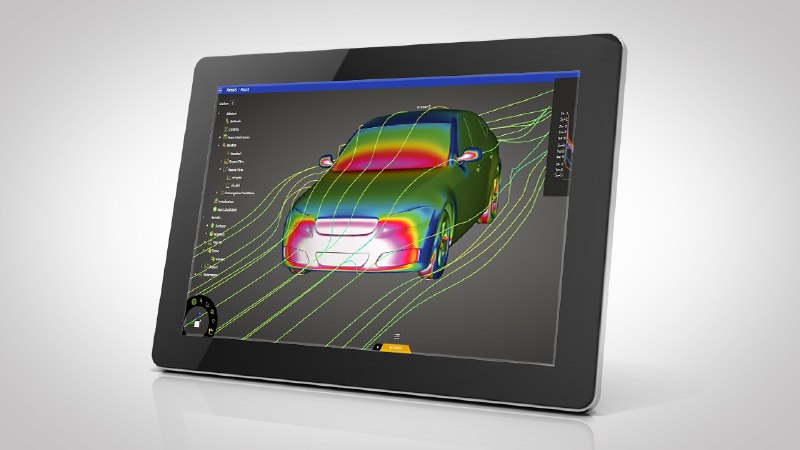

Ansys Fluent Web UI

Кажется, этот продукт уже совсем повзрослел. Получается, что мы теперь можем полноценно рулить Флюентом удаленно из браузера. Мой лайк!


https://www.linkedin.com/pulse/usability-enhancements-fluent-web-interface-faakc

FEBio Studio version 3.0

У открытого проекта FEBio (открытый нелинейный FEM решатель заточенный под биомеханику) вышел большой релиз их GUI/среды создания проектов. Вообще, мне кажется, что это большая редкость, когда в добавку к открытому и сложному решателю, его разработчики делают еще и графический интерфейс, а не заставляют пользователей формулировать все задачи сразу в текстовом виде.

Новые фишки в GUI:
- FEBio Monitor — интерактивный запуск FEBio прямо из GUI с визуальным просмотром состояния модели в процессе решения.
- FEBio Reports — подробный анализ выполненного расчёта. Отчёты можно генерировать и из лог-файлов.
- Поддержка Python — встроенный редактор и интерпретатор Python 3.13.1 для написания скриптов. Внешний Python-модуль обещают в следующем релизе.
- Генерация FEBio плагинов из интерфейса FBS через визард — создание, редактирование и компиляция плагинов без выхода из студии.
- Plugin Repository — репозиторий плагинов от сообщества с возможностью быстрой установки.

https://github.com/febiosoftware/FEBioStudio/releases/tag/v3.0

DIANA FEA 11

Тут в начале года вышел новый релиз специализированного FEA кода, заточенного на строительные и геомеханические нелинейные задачи. Код начали пилить при поддержке Netherlands Organisation for Applied Scientific Research аж в 1972 года.

https://www.youtube.com/watch?v=T2bjNsIhuLU

Cadence завершил поглощение Hexagon’s Design and Engineering Business

Вчера компания Cadence завершила сделку. Стоимость покупки составила 2,7 млрд евро, включая примерно 150 млн евро налогов, связанных с транзакцией, состоит из 70% наличных средств и 30% обыкновенных акций Cadence.

Что теперь принадлежит Cadence:
- Nastran: неявный (а иногда кажется даже немного явный) FEM решатель с очень хорошей NVH частью
- Marc: неявный FEM решатель с очень хорошей нелинейной частью
- Apex: Платформа для моделирования - типа Workbench + Mechanical
- Patran: Пред- и постпроцессор для FEA
- Dytran: явный решатель построенный на исходниках DYNA3D
- Simufact: по для моделирования производственных процессов, бегущее на основе решателя Marc
- ODYSSEE: AI-платформа на базе машинного обучения для ускорения симуляций и оптимизации в реальном времени, ранее носила название CADLM и была первопроходцем в этой области.

https://www.cadence.com/en_US/home/company/newsroom/press-releases/pr/2026/cadence-completes-acquisition-of-hexagons-design-and-engineering.html

BeidPrep Pro — OpenRadioss Pre-Processor

Тут кажется люди делают как LS-PrePost но для OpenRadioss. Больше всего мне удивило, что у людей есть целый репозиторий на GitHub, где нет ничего, кроме readme.md и еще пары картинок. А я уж думал, что open-source.

https://www.youtube.com/watch?v=ibLg1TXCbRE

FetchCFD

Перефразируя классику:
- Вы считаете?
- Нет, мы показываем!
- Красивое!

FetchCFD - это что-то вроде еще одного GrabCAD, только еще и с модельками для FEM/CFD расчетов. Забавно, но зачем? Кстати, там есть много прикольных геометрических моделей для расчета внешней аэродинамики.

https://fetchcfd.com/

Dennis Chen научит

На своем канале DCFEA Дэннис Чен рассказывает про все фишки LS-DYNA. Ранее Дэнис работал в "элитном канальном партнере" Ansys, так что рассказы его должны быть достаточно компетентны. Голодные до знаний - добро пожаловать!

https://www.youtube.com/@DCFEA/videos

PrePoMax FEM все хорошеет и хорошеет

Кажется, что с такими сеточными возможностями он скоро может и WB догнать
https://www.youtube.com/watch?v=pkudbRN2DIk

Coding Adventure: Rendering Fluids

Как писать решатель для моделирования и визуализации SPH жидкости.

https://www.youtube.com/watch?v=kOkfC5fLfgE
