#NVIDIA продолжает свое движение в сторону становления настоящим #HPC гигантом. Вчера стало известно о том, что NVIDIA купила компанию Bright Computing, известную своим программным обеспечением Bright Cluster Manager (#BCM). BCM являться пожалуй единственным законченным набором инструментов, который позволяет почти без боли и консоли разворачивать настоящие суперкомпьютеры с правильно настроенными из коробки планировщиками #PBS, #LSF, #Slurm, параллельными файловыми системами и прочими необходимыми надстройками. При этом, все делается через удобный WEB-UI. Была даже бесплатная версия для кластеров до 8 узлов. Страшно сказать: у BCM даже была своя собственная система доставки драйверов для #Infiniband (Mellanox, кстати, тоже поглощён NVIDIA) с дополнительным уровнем тестирования на совместимость и стабильность! https://blogs.nvidia.com/blog/2022/01/10/bright-computing-hpc/

📃 Очень эффектные результаты от #CFD решателя #LAVA

Очень эффектные результаты от #CFD решателя #LAVA, разрабатываемого в #NASA. Коллеги добилось успешного прогнозирования шума струи, а также шума от взаимодействия струи с поверхностью.
Результаты этого моделирования уже привели к новому пониманию и дополнительным экспериментальным исследованиям некоторых явлений потока. Все это стало доступным благодаря реализации WMLES (Моделирование больших вихрей на стенках, Wall-modeled Large Eddy Simulations).
По ссылке доступен большой вебинар "Towards Predicting Transonic Aerodynamics using Wall Modeled Large Eddy Simulations" по данной теме: https://www.nas.nasa.gov/pubs/ams/2021/04-01-21.html Towards Predicting Transonic Aerodynamics using Wall Modeled Large Eddy Simulations www.nas.nasa.gov
Video: Video by MagicDPD - про ANSYS, LS-DYNA и другое CAE is 12 seconds long

Коллеги подогнали свежее видео с канала FEA for ALL о том, как можно в #Salome с #Python и такой-то матерью сгенерировать сложный объект, вроде массива бетона с включениями. В целом, на основе того кода, что мелькает в видео, можно сгенерировать объекты и не только суровом #opensource

#concrete #fracture https://youtu.be/MwHQIvgH5xU

Это видео иллюстрирует крупномасштабный трехмерный КЭ расчет, выполненный в #ONERA с помощью программного обеспечения #Zset finite element с использованием автоматических адаптивных сеток.
Анизотропный медный поликристаллический микропиллер с 80 зернами автоматически генерируется из пересечения кубовидной тесселяции Вороного с репрезентативной столбчатой сеткой, в которой петля сдвиговой дислокации скользит в плоскости скольжения (111) конкретного зерна. Высокая сжимающая деформация 7,1% прикладывается и поддерживается постоянной на одной грани образца, а противоположная грань фиксируется.

Такое моделирование занимает 19ч 14м на 12-ти ядерной рабочей станции, с 291 шагами сеточной адаптации, что приводить к постепенному увеличению размерности задачи с 190к до 1М степеней свободы.

#fracture

https://youtu.be/Mk-6525VfDE

11 января 2022 года в 18:00 по Москве #DRD Technology Corporation проведет вебинар по моделированию смазки зубчатых передач. В ходе обзора будут сравниваться два основных подхода: #CFD #VOF (#Ansys #Fluent) и #SPH (#Ansys #LSDYNA).
Стоит иметь в виду, что DRD Technology Corporation занимается консалтингом и внедрением инструментов математического моделирования Ansys c 1989 года.
Я думаю, что быстрее будет LS-DYNA, а точнее - Fluent. https://www.youtube.com/watch?v=9MWXCk7gBXo

Большой обзор возможностей ветки #CivilFEM 2021 для решателя #MSC #Marc по моделированию бетона, армированного волокнами (Fiber-reinforced concrete, #FRC). Я вот тоже такое хочу посчитать, но пока не нашел генератора "соломы", который сможет сгенерировать массив хаотически армированных волокон с заданной объёмной концентрацией и известной длиной. Может у кого есть что-то на примете? #concrete https://www.youtube.com/watch?v=_fcdB2WFnrg

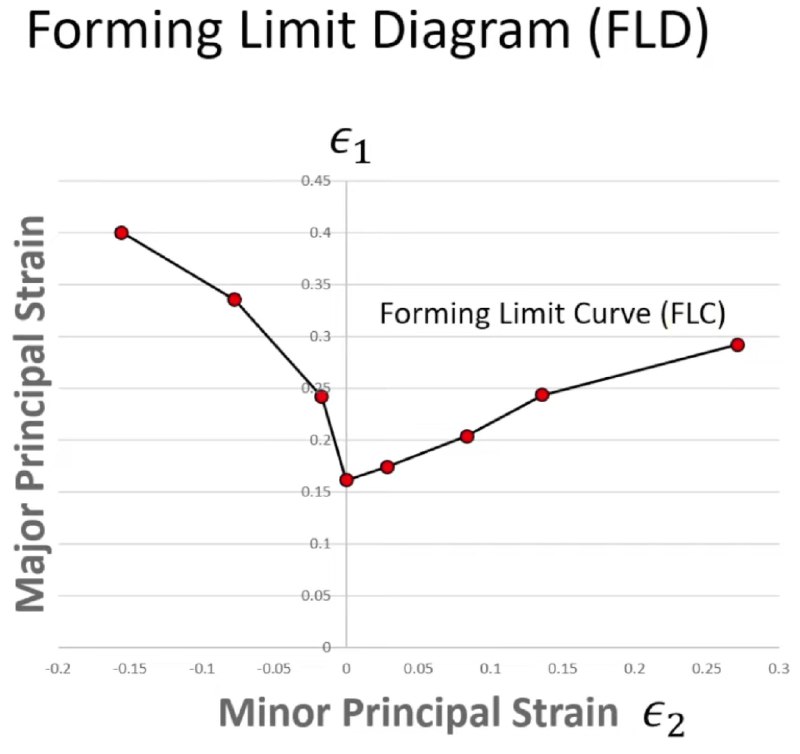

Разбираемся с тем, как читать и получать #FLD (Forming Limit Diagram, диаграмма предельного формоизменения) на примере учебного ролика про #Abaqus. Собственно, без знаний FLD ни о каких нормальных расчетах штамповки говорить нельзя. https://youtu.be/bBfYvSRnQ0w

Введение в метод решёточных уравнений Больцмана


https://youtu.be/jfk4feD7rFQ



Вводный курс по LBM (Lattice Boltzmann Method) от Тимма Крюгера. Доклад является частью Летней школы ESPResSo 2020, курса о пакете моделирования ESPResSo.
#CFD #ESPResSo #LBM
https://tinyurl.com/y6qobumf
by GlukRazor

Суперкомпьютерное моделирование геомеханического состояния массива горных пород


https://www.youtube.com/watch?v=HwAURzWXxYE




Доклад по применению LS-DYNA для решения геомеханических задач. Доклад сделан в рамках суперкомпьютерной конференции НСКФ-2021 на основе работ коллектива авторов Смалюк А.Ф., Медведев С.В., Матюшенко В.М., Медведева В.Г., Биряльцев Е.В., Дегтярев А.Г., Гильмутдинов Р.Р., Пономаренко Д.В. Текст доклада можно найти на сайте конференции: https://2021.nscf.ru/TesisAll/02_Sypercomputernoe_modelirovanie/903_SmalykAF.pdf

#ansys #hpc #lsdyna
https://tinyurl.com/y5mneyzj
by GlukRazor

CADfix STL


https://youtu.be/EZFA4His6VY



CADfix STL - это бесплатная версия геометрического процессора от ITI, в которой оставили только функции работы с STL геометрией. Однако это может быть очень полезно домашним любителям 3D печати - так они смогут перегнать почти любой CAD в формат, пригодный для дальнейшей работы их любимого слайсера.
#cadfix #stl
https://tinyurl.com/y4cy9krh
by GlukRazor

AniForm - штамповка композитов


https://youtu.be/07GAWmAvDKE?list=PLsDHSCtZwSpy9GwPpbECHg8aXZb-Mhbyq



Делая обзор литературы по одному из проектов наткнулся на интересный инструмент по моделированию штамповки композитных изделий. AniForm позволят рассчитывать штамповку с учетом взаимного влияния мультиаксиальных тканей различной структуры плетения, а также учитывать полимеризацию связующего при нагреве. При этом у AniForm есть интерфейсы для экспорта получаемой структуры изделий в Ansys Composite PrepPost, e-Xstream’s Digimat, Abaqus CAE и Moldex3D + LS-DYNA для прямой генерации карты материала *MAT_249/*MAT_REINFORCED_THERMOPLASTIC.



https://youtu.be/-_nbLgicSe8?list=PLsDHSCtZwSpy9GwPpbECHg8aXZb-Mhbyq


#abaqus #acp #ansys #composite #digimat #forming #lsdyna
https://tinyurl.com/y6s22ms2
by GlukRazor

Моделирование текстильных композитов в LS-DYNA


https://www.youtube.com/watch?v=8xxefifDzY0



Очень актуальное для меня свежее видео про работу композитами в LS-DYNA. В решателе много интересных моделей разрушения таких материалов, однако задание ориентаций в LS-PrePost (да и в наборе  от Oasys) - это прям больно. При всей моей любви к LSPP тут от вчистую проигрывает WB LS-DYNA, которая задает ориентации намного быстрее и проще, и это еще без учета возможности подключения к сборке модели Ansys Composite PrepPost. Основные темы видео:

Локальные системы координат материалов с использованием опций AOPT и BETA
Сборка ламинатов на основе *PART_COMPOSITE и *ELEMENT_SHELL_COMPOSITE
Обзор ортотропных материалов для моделирования композитов
Использование дополнительных исторических переменных для оценки повреждений/отказов
Обзор соответствующих карт контроля состояния модели и специфических форматов результатов





#acp #ansys #composite #lsdyna #oasys #wb_ls-dyna
https://tinyurl.com/yxwzywmh
by GlukRazor

Mathcha - Online Math Editor


https://www.youtube.com/watch?v=ff0H6w561z8



Mathcha - это онлайн WYSIWYG редактор нацеленный на быстрое создание математических формул, диаграмм и прочих иллюстраций к научным статьям. Получаемые документы могут экспортироваться в формулы растровых изображений, а также pdf и latex. Кроме того, платформа позволяет размещать на себе сами документы и раздавать ссылки на них. Жаль, но похоже, что нельзя одновременно править документ нескольким людям, как в Googel Docs.
Сайт проекта:www.mathcha.io/
Обзор работы редактора по-русски: https://habr.com/ru/company/macloud/blog/560324/
#latex #mathcha
https://tinyurl.com/yxuxuuvy
by GlukRazor

Signed Von Mises stress

Одной из грубейших ошибок при обработке результатов является необдуманный вывод напряжений по Мизесу для не изотропных или не равнопрочных на растяжение/сжатие материалов. Данные напряжения в общем случае можно показывать только для материалов, для которых справедлива 4-ая теория прочности (теория наибольшей удельной потенциальной энергии формоизменения). А если вы показываете напряжения по Мизесу для, скажем, композитов или бетонов (и не делаете пояснения, почему так в данном случае все-таки можно), то с вашим пониманием механики что-то не так. Напряжения по Мизесу просто не несут информации о том, где материал сжат, а где растянут.







Однако напряжений в механике можно вывести много (главные, нормальные, касательные и т.п.), и хочется иногда облегчить себе жизнь. И для ленивых я нашел в LS-PrePost результат "Signed Von Mises stress" - поле, которое берет классические напряжения по Мизесу м добавляет к ним знак от давления. А нужно такое, на самом деле, не для ленивых, а для расчета циклической прочности.

#ansys #ls-prepost #lsdyna
https://tinyurl.com/yybthdtm
by GlukRazor

Адаптивные сетки для высокоскоростных течений

Я люблю смотреть на решения, связанные с адаптивными сетками. Приятно понимать, что вычислительная система может попытаться исправить ошибки дискретизации пространства или использовать дискретизацию более оптимально. Сегодня мне попалась публикация от Cadence, которые с лета этого года пилят такое для CFD. Пилят они это вместе с MIT (Массачусетский технологический институт) и UTK (Университете Теннесси в Ноксвилле) в рамках проекта “Rapid and Robust Analysis of High-Speed Environments Using Inviscid Output-Based Adaptive-Mesh Solvers.”







Концепция исследования предполагает использование разработанного в MIT решателя течений SANS, который сочетает в себе конечные элементы высокого порядка с адаптацией на основе выходных данных. Процесс адаптации итеративно изменяет сетку для минимизации численных ошибок в инженерных величинах, представляющих интерес, таких как подъемная сила, сопротивление и теплопередача. Для каждой сетки оцениваются численные ошибки, и выполняется оптимизация для минимизации этих ошибок в зависимости от масштаба сетки. Результат этой оптимизации затем используется сеточным генератором Pointwise Meshing для следующей итерации по оптимизации сетки.



На мой взгляд, результаты выглядят достаточно интересными. Я привык к тому, что первоначальная сетка должна достаточно хорошо описывать геометрию для получения решения, и данническая сетка срабатывает именно при искажении исходной сетки. Однако тут мы видим, что благодаря включению в расчетный процесс полноценного сеточного генератора, который обладает информацией о B-Rep геометрии тела, мы можем уточнять сетку и действительно повышать точность описания геометрии.

#cadence #cfd #mesh #pointwise #sans
https://tinyurl.com/y2hovsos
by GlukRazor

13th European LS-DYNA Conference





Стали доступны материалы 13-ой европейской конференции LS-DYNA, прошедшей в октябре этого года в Германии. Я уже успел скачать все 147 статей просматриваю их на досуге - интереснее любых комиксов.



Ссылка на материалы: https://www.dynalook.com/conferences/13th-european-ls-dyna-conference-2021

#ansys #lsdyna
https://tinyurl.com/y65sbajb
by GlukRazor

САПР в машиностроении СССР


https://youtu.be/7Td559kHnA0




Какое же это странное ощущение — смотреть сейчас на то, как работали САПР (CAD) системы более 35 лет назад. Правда сетка, что тут показана, не относиться к МКЭ. Она служит для визуализации поверхностей на двухцветном экране.

#cad
Something went wrong
by GlukRazor

На что способен LS-Opt


https://youtu.be/axoCIksS0zo




Часовой обзор от Dynamore про возможности и текущий статус главного оптимизатора Ansys LST - системы LS-Opt. И поверьте мне, LS-Opt способен на очень многое: оптимизация, параметрические исследования, робастное проектирование, идентификация параметров, задачи классификации, калибровка на эксперимент, прямое взаимодействие с экспериментальным оборудованием и многое другое. А главное - все это доступно бесплатно для всех, у кого есть лицензий на Ansys LS-DYNA.

#ansys #ls-opt #optimization
https://tinyurl.com/y2nj4wdt
by GlukRazor

Лекция по IGA для Университета Пердью


https://youtu.be/HwDh-M-6kfQ




Лекция 2019 года от Томаса Дж. Р. Хьюза об "изогеометрическом анализе" для Университета Пердью. В рамках лекции рассказывается, как IGA позволяет решать задачи, которые были по меньшей мере трудными, если не невозможными, в рамках традиционного расчета методом конечных элементов.

#iga
https://tinyurl.com/y54myc95
by GlukRazor

Algoryx Momentum для сыпучего


https://youtu.be/NnPA6V_iA6I?list=PLjNYiWVbHKRxD1cQRw79IpGTysRGQSLx5


#algoryx #dem #momentum
https://tinyurl.com/yxfggqhw
by GlukRazor
